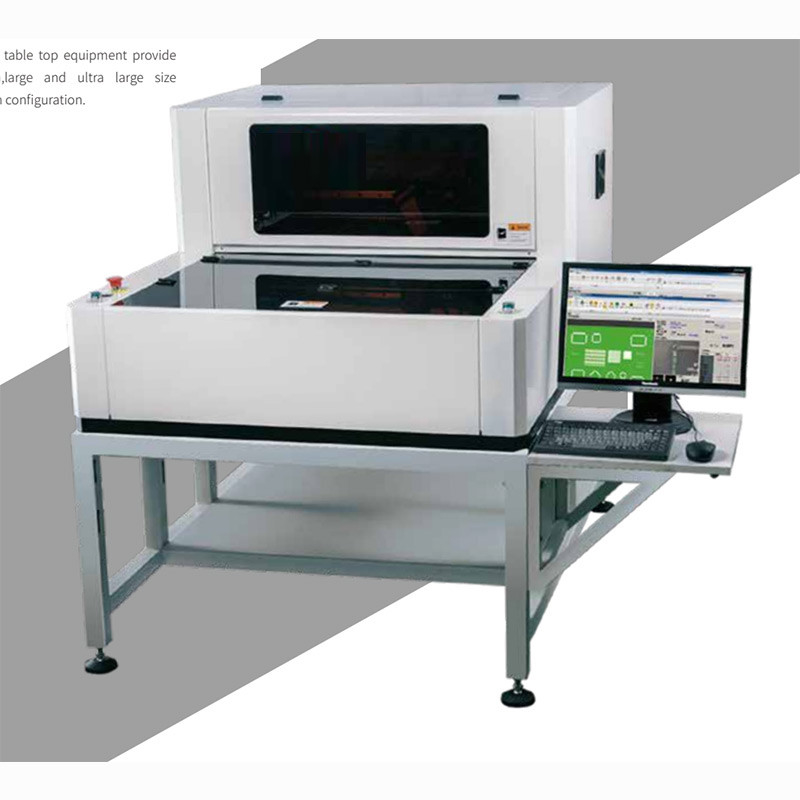

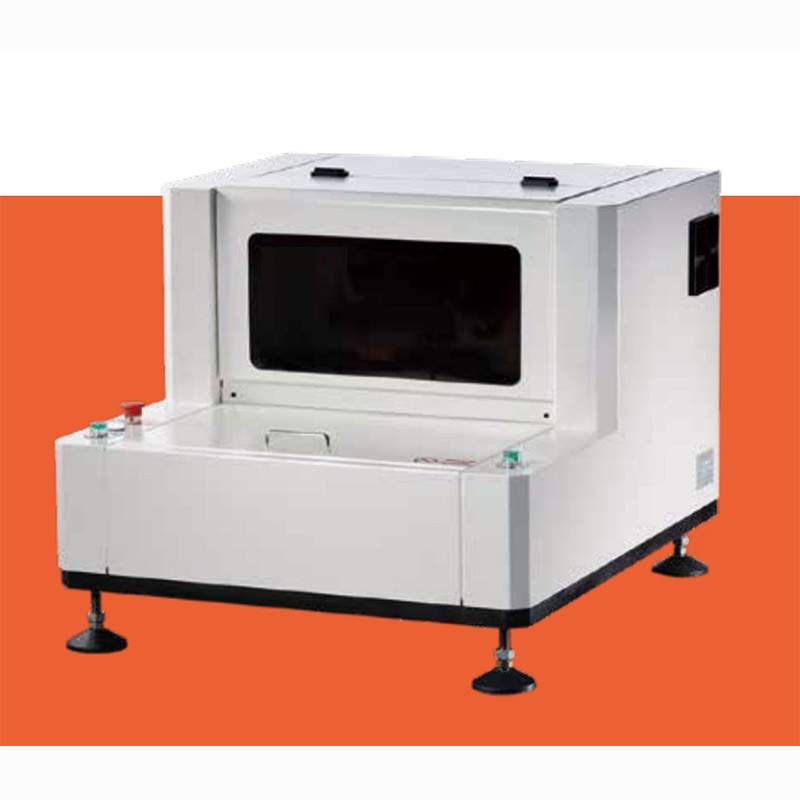

Σε μη απευθείας σύνδεση αυτόματο SPI, μηχανή επιθεώρησης κολλών ύλης συγκολλήσεως υπολογιστών γραφείου
Αυτό είναι μια οικονομία και υψηλό - σύστημα επιθεώρησης κολλών ποιοτικής σε μη απευθείας σύνδεση ύλης συγκολλήσεως, προκειμένου να συναντηθούν μερικά από το μέσο ή μικρό εργοστάσιο SMT, αναπτύξαμε αυτόν τον τύπο οικονομικώς αποδοτικής μηχανής SPI στην αγορά
Αυτό το σε μη απευθείας σύνδεση SPI φτηνότερο από ευθύγραμμο, εσείς χρειάζεται μόνο το λιγότερο κόστος θα πάρει μια αυτόματη μηχανή επιθεώρησης κολλών ύλης συγκολλήσεως για τη γραμμή συνελεύσεων SMT σας.
Η προδιαγραφή υπολογιστών γραφείου SPI:
| Παράμετροι | ||||
| Πρότυπο | ΣΟ-OS100 | ΣΟ-OS200 | ΣΟ-OS300 | |
| Αρχή μέτρησης | 3DwhitelihtPSLMPMP (προγραμματίσημη χωρική ελαφριά διαμόρφωση, υπέρ ΛΦ μέτρησης φάσης ometry) | |||
| Μετρήσεις | (όγκος, επιφάνεια, ύψος, X-$L*Y όφσετ, μορφή) | |||
| Ανίχνευση της μη-εκτέλεσης των τύπων | (ελλείπουσα τυπωμένη ύλη, ανεπαρκής κασσίτερος, υπερβολικός κασσίτερος, γεφύρωμα, όφσετ, μΑ-μορφές, μόλυνση επιφάνειας) | |||
| 相机像素 εικονοκύτταρο καμερών | 1.3M | 5M | 5M | |
| 镜头解析度 ψήφισμα φακών | 20um/18um | 16um (επιλογή 13umas) | 16um (επιλογή 13umas) | |
| 可测最小元件 | 402 | 0201 (επιλογή 01005as) | 0201 (επιλογή 01005as) | |
| 视野尺寸 FOV μέγεθος | 26*20mm | 30*30mm 30*30mm |
||
| 高度 ακρίβεια ύψους | 0.37um | |||
| X-$L*Y ακρίβεια 精度 | (X-$L*Y κατεύθυνση): 15um X-$L*Y κατεύθυνση): 10um | |||
| 重复精度 ablity επανάληψης | (όγκος: | |||
| 检测重复性 GageR&R | <10> | |||
| 检测速度 ταχύτητα επιθεώρησης | 1.5sec/FOV | 0.5sec/FOV | ||
| 检测头数量 ποσότητα κεφαλιού επιθεώρησης | Ενιαίο κεφάλι Ενιαίο κεφάλι (δίδυμος-κεφάλια ως op άκρη επάνω) |
|||
| 基准点检测时间 χρόνος ανίχνευσης σημάδι-σημείου | 0.5sec/piece | |||
| 最大检测高度 Maximun εγώ ύψος δαχτυλιδιών Au 弯曲 PCB 最大测量高度 |
±350um ±550um |
|||
| Μέγιστο που μετρά το ύψος της στρέβλωσης PCB | ±2mm | ±5mm | ||
| 最小焊盘间距 ελάχιστο διάστημα μαξιλαριών | 150um (padheightof150umas η αναφορά) | |||
| 最小测量大小 μικρότερο μέγεθος μέτρησης | 长方形 (ορθογώνιο): 150um 圆形 (κύκλος): 200um | |||
| 最大 μέγεθος PCB φόρτωσης PCB 载板尺寸 μέγιστο | X350xY250mm X460xY350mm X700xY600mm | |||
| 定动轨设置 σταθερή ή εύκαμπτη ρύθμιση τροχιάς | 左定轨 αημένη τροχιά | 前定轨 μπροστινή τροχιά | 前定轨 μπροστινή τροχιά | |
| 工程统计数据 στατιστικές εφαρμοσμένης μηχανικής | Ιστόγραμμο Χ διάγραμμα φραγμός-ρ Χ ιστόγραμμα CP&CPK %Gage σχετικά με τα στοιχεία δυνατότητας μερών SPI καθημερινά/εβδομαδιαίος/μηνιαία εκθέσεις | |||
| Λιμένας στοιχείων CAD 导入 Gerber&CAD Gerber 和 lm | 支持 σχήμα Gerber υποστήριξης Gerber 格式 (274x, 274d) 人工 διδάξτε 模式 το εγχειρίδιο διδάσκει το πρότυπο CAD X/Y, Αριθμός μερών, τύπος συσκευασίας 等导入 (CAD X/Y, αριθμός μερών, τύπος συσκευασίας που εισάγεται) |
|||
| 操作系统支持 υποστήριξη OperatingSystem | Παράθυρα 7 επαγγελματίας (32 位 τριανταδυάμπιτα) | |||
| 设备规格 mension και βάρος κύβων εξοπλισμού | 630x480x540mm 75KG | 810x930x530mm 125KG | 1500x1100x600mm 345KG | |
| 选配件 επιλογές | ||||
| 1D/2D γραμμωτός κώδικας 扫描枪 UPS 不间断电源 工作台 (除 ΣΟ-OS300 外) | ||||
| 1D/2D ανιχνευτής γραμμωτών κωδίκων Συνεχής παροχή ηλεκτρικού ρεύματος UPS τερματικός σταθμός (ΣΟ-OS300 εκτός από) | ||||
Φτερά «
PMP τεχνολογία μέτρησης σχεδιαγράμματος διαμόρφωσης
Η χρησιμοποίηση προώθησε την τεχνολογία μέτρησης διαμόρφωσης σχεδιαγράμματος φάσης (PMP), οκτάμπιτο ψήφισμα grayscale, που φθάνει σε ένα ψήφισμα ανίχνευσης 0,37 μικρών. Εκτελέστε τη μεγάλης ακρίβειας τρισδιάστατη και 2$α μέτρηση της εκτύπωσης κολλών ύλης συγκολλήσεως.
Ολόκληρη επιθεώρηση πινάκων
Πλήρως αυτόματη ολόκληρη επιθεώρηση πινάκων και χειρωνακτική ικανότητα μέτρησης. Αυτόματα ανιχνεύστε τον όγκο, περιοχή, ύψος, X-$L*Y θέση όλων των κολλών ύλης συγκολλήσεως που πρέπει να ανιχνευθούν και ελέγχουν αυτόματα για τις ατέλειες διαδικασίας όπως η απώλεια της εκτύπωσης, του λιγότερου κασσίτερου, του περισσότερων κασσίτερου, του γεφυρώματος, του όφσετ, της κακής μορφής, άμεσου σχήματος σχήματος Gerber υποστηρίξεων εισαγωγών κ.λπ. (274x, 274d), το εγχειρίδιο διδάσκει τον τρόπο.
1. Παρέχετε την ακρίβεια ανίχνευσης και την αξιοπιστία ανίχνευσης.
2. Ακρίβεια ύψους: ±1um (εργαλείο βαθμολόγησης)
3. Επανάληψη: ύψος λιγότερο από 1um (4 σ) (εργαλείο βαθμολόγησης)
4. Ο όγκος είναι λιγότερο από 1% (5 σ) (εργαλείο βαθμολόγησης)
5. Η σύγχρονη διάχυτη τεχνολογία αντανάκλασης (DL) εντελώς λύνει τη δομική σκιά και τη φωτεινή παρέμβαση σημείων της κόλλας ύλης συγκολλήσεως.
6. Υιοθετήστε τη μεγάλης ακρίβειας βιομηχανική ψηφιακή κάμερα εικονοκυττάρου 1,3 εκατομμυρίων και το μεγάλης ακρίβειας ειδικό βιομηχανικό φακό.
7. Το ενσωματωμένο πλαίσιο αργιλίου απορριμμάτων και η μαρμάρινη βάση εξασφαλίζουν τη σταθερότητα της μηχανικής δομής.
8. Η βίδα σερβο μηχανών και σφαιρών ακρίβειας και η ράγα οδηγών εξασφαλίζουν την άριστη μηχανική ακρίβεια προσδιορισμού θέσης του εξοπλισμού.
9. Η εισαγωγή και το εγχειρίδιο αρχείων Gerber διδάσκουν καλύπτουν όλες τις απαιτήσεις χρηστών.
10. Ο προγραμματισμός πέντε-πρακτικού και η λειτουργία ένας-κουμπιών απλοποιούν τη λειτουργία του χρήστη.
11. Διαισθητική δυναμική λειτουργία ελέγχου για να ελέγξει τη σε πραγματικό χρόνο θέση ανίχνευσης και εξοπλισμού.
12. Η ταχύτητα ανίχνευσης είναι λιγότερο από 2,5 seconds/FOV.
