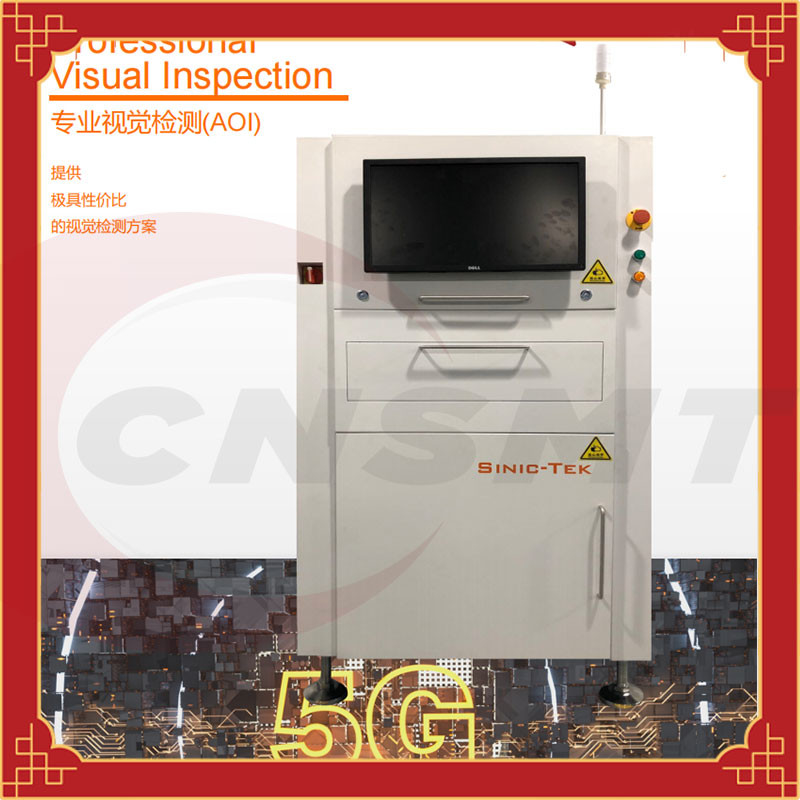

Αυτόματο τρισδιάστατο AOI επιθεώρησης SMT σύστημα επιθεώρησης 60Hz PCB μηχανών

Αυτόματο τρισδιάστατο AOI επιθεώρησης SMT σύστημα επιθεώρησης 60Hz PCB μηχανών

τρισδιάστατο AOI, τρισδιάστατη αυτόματη μηχανή επιθεώρησης PCB υψηλών σημείων cnsmt-S510

◆PMP PSLM προγραμματίσημη τεχνολογία μέτρησης διαμόρφωσης σχεδιαγράμματος φάσης

◆Τεσσάρων/οκτώ-τρόπος σύγχρονη δομημένη ελαφριά τεχνολογία προβολής

◆Στοιχεία μέτρησης: ελλείποντα μέρη, όφσετ, περιστροφή, τρισδιάστατη πολικότητα, αντίστροφα μέρη, OCV, όρθιος, πλευρά επάνω, ταφόπετρα, φτωχή συγκόλληση, κ.λπ.

◆Κοινά στοιχεία επιθεώρησης ύλης συγκολλήσεως: άκρη ύλης συγκολλήσεως, ποσοστό όγκου ύλης συγκολλήσεως, περισσότερος κασσίτερος, λιγότεροι κασσίτερος, γεφύρωμα, τρύπα που συνδέουν, αναρρίχηση κασσίτερου, μόλυνση μαξιλαριών, κ.λπ.

◆Το μικρότερο στοιχείο ανίχνευσης: 01005 (αγγλικά)

◆X-$L*Y ακρίβεια: 10um

◆Υψηλή ακρίβεια επανάληψης: <1um>

◆Περιοχή ανίχνευσης: 450x450mm

◆Φακός Telecentric με την υπερβολιή υψηλός μεγάλης ακρίβειας βιομηχανική κάμερα ποσοστού πλαισίων

◆Ταχύτητα ανίχνευσης: 0,45 seconds/FOV

◆Αναγνώριση σημείου σημαδιών: 0,5 δευτερόλεπτα/κάθε ένα

◆Μέγιστο ύψος ανίχνευσης: 10mm

◆Το ύψος των συστατικών στον πίνακα: 50mm

◆Μέγιστο που μετρά το ύψος του καμμμένου PCB: ±5mm

◆Λειτουργικό σύστημα: Παράθυρα 10 επαγγελματίας (εξηντατετράμπιτος)

◆Πέντε λεπτά που προγραμματίζουν, ένας-βασική λειτουργία

◆Έλεγχος τεχνολογικής διαδικασίας SPC

Πραγματική τρισδιάστατη εικόνα
Επηρεασθείς από το χρώμα, την επιφάνεια, και το υλικό του αντικειμένου
Τα ειδικός-διαμορφωμένα συστατικά μέχρι 65m μπορούν να ανιχνευθούν
Καμία ανάγκη για την πρόσθετη δοκιμή
Μπορέστε να ανιχνεύσετε την κάμψη PCB, το ξένο θέμα, και τη ρύπανση συγχρόνως
3DAOI στοιχεία επιθεώρησης: τα ελλείποντα μέρη, όφσετ, ταφόπετρες, πλευρά που στέκονται, περισσότερος κασσίτερος, λιγότερος κασσίτερος, ύψος, ψεύτικη συγκόλληση, ψεύτικη συγκόλληση, να επιπλεύσουν ύψος, ανύψωσαν τα πόδια, αναρριμένος στον κασσίτερο, καρφίτσες, και τα ξένα αντικείμενα που μπορούν να μετρηθούν από το πράσινο πετρέλαιο PCB, πετώντας υλικό, τεχνολογία OCV ανιχνεύουν τα λανθασμένες μέρη και την αντιστροφή.

2. Οι κύριοι τομείς εφαρμογής 3DAOI

τρισδιάστατο AOI χρησιμοποιείται ευρέως στην αυτοκίνητη ηλεκτρονική, τη δοκιμή τσιπ των ΜΊΝΙ οδηγήσεων, τη συσκευασία ημιαγωγών, τα τσιπ μνήμης και τους διάφορους τοποθετώντας πίνακες κυκλωμάτων λόγω της υψηλής ακρίβειας δοκιμής του (0.4um)
