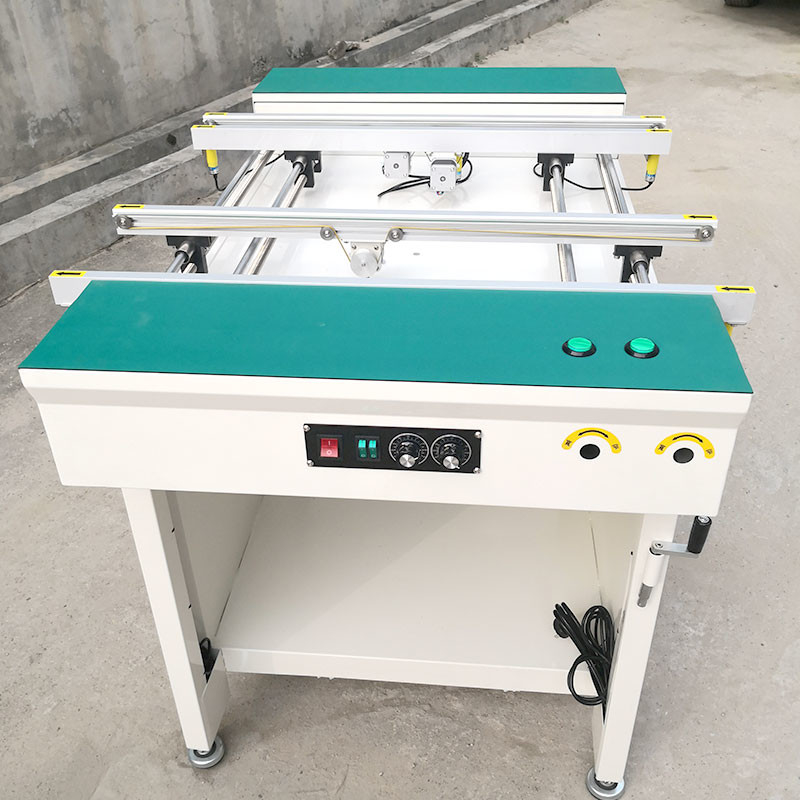

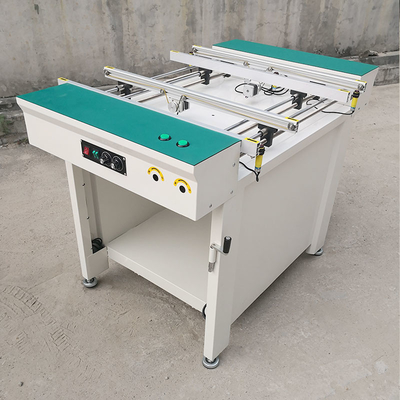

Επιθεώρηση μεταφορέων ζωνών PCB σύνδεσης 600MM διπλής διαδρομής που εξετάζει 220V 50Hz

Επιθεώρηση μεταφορέων ζωνών PCB σύνδεσης 600MM διπλής διαδρομής που εξετάζει 220V 50Hz

Διπλής διαδρομής μεταφορέας σύνδεσης PCB, διπλός μεταφορέας διαδρομής SMT

Προδιαγραφή του διπλού μεταφορέα διαδρομής SMT

1. Χαρακτηριστικά γνωρίσματα
Αυτό το προϊόν αποτελείται από το υλικό πιάτων χάλυβα και ενώνεται στενά από το μέταλλο φύλλων, η επιφάνεια ψεκάζεται electrostatically και ψήνεται, και το χρώμα είναι λευκό υπολογιστών.
Χρησιμοποιείται ευρέως στη μετάδοση πινάκων PCB, την επιθεώρηση, τη δοκιμή, τη σύνδεση απομονωτών και άλλες λειτουργίες στη γραμμή παραγωγής.
Έχει μια από τις κύριες συσκευές που συνδέουν και τον απομονωτή μεταξύ δύο συσκευών
Μπορεί να συνδέσει δύο συσκευές χωριστά, μπορεί επίσης να χρησιμοποιηθεί στα τμήματα ή κατά ομάδες, και μπορεί επίσης να επεξεργαστεί τους πίνακες PCB των προδιαγραφών που διευκρινίζονται στις τεχνικές παραμέτρους.
2. Τεχνικές παράμετροι
(1) μήκος ραγών: 600MM (μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις πελατών)
(2) σειρά πλάτους ραγών: 50MM-350MM
(3) το ύψος της επιφάνειας ζωνών από το έδαφος: 900mm±50mm
(4) καθοδηγήστε την καθορίζοντας πλευρά ραγών: μπροστινό και πίσω μέρος καθορίζει προαιρετικός
(5) κατεύθυνση μετάδοσης PCB: από τα αριστερά προς τα δεξιά right-left, προαιρετικός
(6) ταχύτητα σίτισης: 0M/min-4M/min, διευθετήσιμα
(7) επέκταση του μήκους και στις δύο άκρες της ράγας οδηγών (100mm)
(8) λειτουργώντας παροχή ηλεκτρικού ρεύματος: 220V, 50Hz
(9) κατανάλωση ισχύος: περίπου 15W
(10) κατά προσέγγιση βάρος του εξοπλισμού: 65KG
(11) μέγεθος εμφάνισης: 600MM*700MM*900MM±50MM
Τρία, η κύρια λειτουργία
Ο ελλιμενίζοντας σταθμός έχει τη διεπαφή σημάτων SMEMA.
Μπορεί να συνδεθεί με τις ανώτερες και χαμηλότερες συσκευές. Όταν δεν υπάρχει κανένας πίνακας στον ελλιμενίζοντας σταθμό, θα δώσει στην μπροστινή συσκευή ένα πίνακας-απαιτώντας σήμα. Όταν ο πίνακας φθάνει στην μπροστινή ελαφριά θέση αντίληψης ή το τέλος, και η οπίσθια συσκευή όχι προσωρινά όταν απαιτείται ένας πίνακας, η ζώνη σταματά, και οι δύο είναι εξοπλισμένοι με τους φωτοηλεκτρικούς αισθητήρες. Αυτή τη στιγμή, ένα σήμα πινάκων δίνεται στην οπίσθια συσκευή, και όταν χρειάζεται η οπίσθια συσκευή έναν πίνακα, η ζώνη των ενάρξεων σταθμών ελλιμενισμού που τρέχουν πάλι, και ο πίνακας παρέχεται στην οπίσθια συσκευή. Εάν η οπίσθια συσκευή δεν χρειάζεται έναν πίνακα προσωρινά, ο πίνακας PCB περιμένει στον ελλιμενίζοντας σταθμό. Εάν υπάρχει ένας πίνακας στο διάστημα χώρων στάθμευσης, ο προηγούμενος εξοπλισμός θα ελεγχθεί για να αναστείλει την εργασία, και ο προηγούμενος εξοπλισμός μπορεί να ενεργοποιηθεί αυτόματα όταν υπάρχει ένα κενό διάστημα στον ελλιμενίζοντας σταθμό.
Τέταρτο, η αρχή μετάδοσης
(1) η ζώνη μεταφορέων του ελλιμενίζοντας σταθμού είναι μια αντιστατική ευρεία στρογγυλή ζώνη. Οι ζώνες και στις δύο πλευρές της ράγας οδηγών οδηγούνται από την ίδια μηχανή ταχύτητας 15W διευθετήσιμη μέσω ενός αλυσσοτροχού μετάδοσης. Η έναρξη και η στάση της μηχανής επισημαίνονται από τους πίνακες προσφοράς και ζήτησης του ανώτερου και χαμηλότερου εξοπλισμού. Ο έλεγχος, οι πρώτοι, η μέση και το τέλος είναι όλοι εξοπλισμένοι με τους φωτοηλεκτρικούς αισθητήρες, οι οποίοι μπορούν να αισθανθούν εάν υπάρχει ένας πίνακας PCB στη ράγα οδηγών
(2) η ράγα οδηγών διαιρείται σε σταθερή ράγα οδηγών και κινητή ράγα οδηγών. Το πλάτος της κινητής ράγας οδηγών ρυθμίζεται με δύο ενδασφαλίζοντας γλιστρώντας ράβδους.

Πέντε, χαρακτηριστικά μηχανών
(1) ελεγχόμενος από τον πίνακα ελέγχου ή το πρόγραμμα PLC, σύμφωνα με τις απαιτήσεις πελατών
(2) οι φωτοηλεκτρικοί αισθητήρες εγκαθίστανται και στις δύο άκρες του κεφαλιού, της μέσης και της ουράς
(3) με τη διεπαφή σημάτων IO
(4) η ράγα οδηγών μπορεί να ρυθμιστεί 50MM-350MM
(5) η ταχύτητα σίτισης μπορεί να ρυθμιστεί από τη μετάδοση
(6) το ύψος της ζώνης από το έδαφος είναι διευθετήσιμο
(7) η δομή πλαισίων χάλυβα είναι εύρωστη και ανθεκτική, και μπορεί να συνδεθεί μηχανικά με τα ανώτερα και χαμηλότερα συνδέοντας πιάτα εξοπλισμού
(8) η θέση στάσεων μπορεί να τεθεί κατά βούληση με την κίνηση της ελαφριάς θέσης αισθητήρων.
