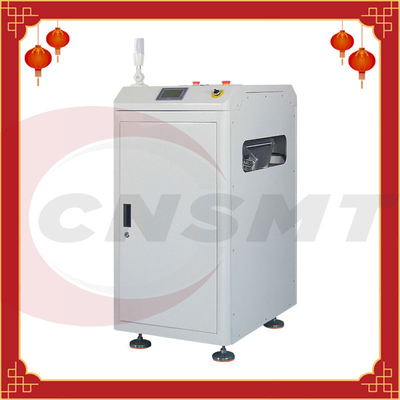

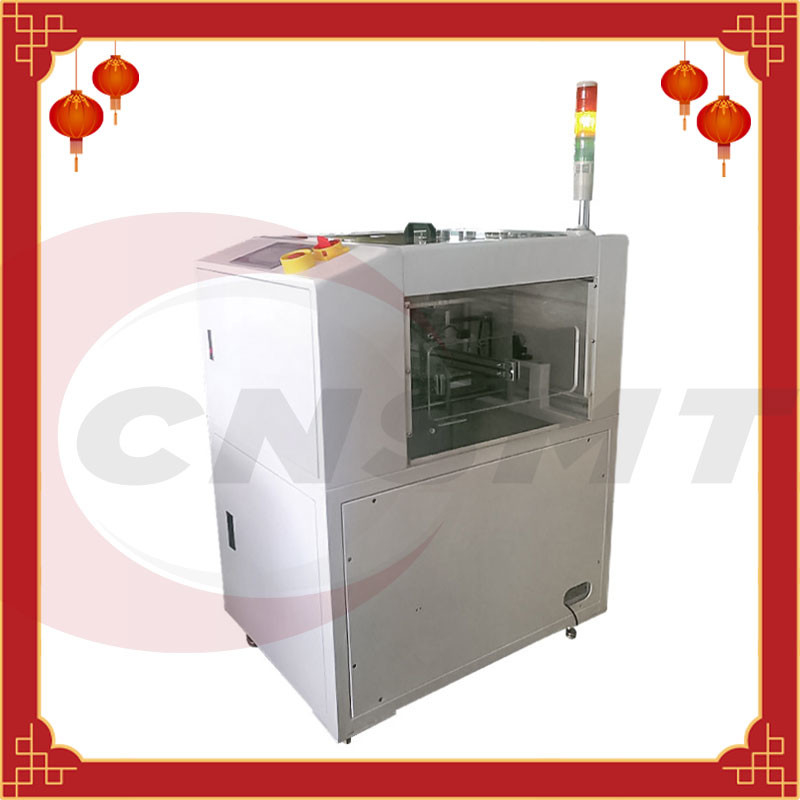

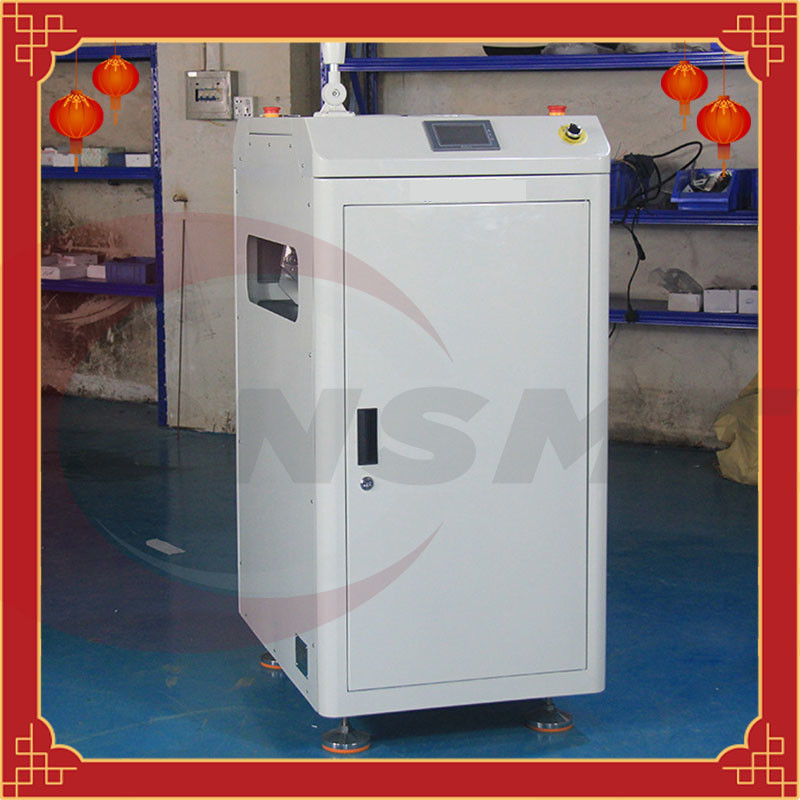

Μεταφορέας αναστροφέων 180 βαθμού PCB χειρισμού εξοπλισμού PCB εναλλασσόμενου ρεύματος 220V 60HZ

Μεταφορέας αναστροφέων 180 βαθμού PCB χειρισμού εξοπλισμού PCB εναλλασσόμενου ρεύματος 220V 60HZ

180Degree αναστροφέας μεταφορέας-CNSMT PCB

Μεταφορέας αναστροφέων PCB

Περιγραφή προϊόντων

※ Τη τοπ κάλυψη ασφάλειας μπορεί να ανοίξουν για να διευκολύνει το χειρισμό του υλικού μηχανών κατά τη διάρκεια της συντήρησης

※ Εύχρηστη έξυπνη διεπαφή ελέγχου λειτουργίας οθόνης αφής

※ Διευθετήσιμη ταχύτητα γωνιών για να εξασφαλίσει ότι ο πίνακας PCB δεν θα γλιστρήσει

※ Σταθερή και ισορροπημένη συσκευή ρύθμισης πλάτους (ρύθμιση βιδών ελέγχου χεριών)

※ Μικρό ίχνος μηχανών

※ Συμβατή διεπαφή SMEMA

Προδιαγραφή

Πρότυπο:

αρχή εργασίας

Τα PCB επιβιβάζονται στον αυτόματο μεταφορέα αναστροφέων χρησιμοποιούνται στο σώμα γραμμών SMT του ηλεκτρονικού προϊόντος. Οι ροές πινάκων PCB στη μηχανή στροφής ακολουθούν, και η διαδρομή εκτελεί 180 γυρίζοντας, ο δευτερεύων πίνακας PCB Α εισάγει, και οι δευτερεύουσες έξοδοι πινάκων PCB Β. Το γενικό πλαίσιο αντιστοιχείται τα σωστά σχεδιαγράμματα, η εμφάνιση επιφάνειας είναι μέταλλο φύλλων 1.5mm, η κίνηση κτυπήματος οδηγείται από μια stepper μηχανή + μια ζώνη, με το μηχανικό όριο η διαδρομή που μεταβιβάζει την κίνηση οδηγείται από μια μηχανή εναλλασσόμενου ρεύματος 15W + μια αλυσίδα

Τεχνική υποβάθρου:

Οι πίνακες κυκλωμάτων PCB, επίσης γνωστοί ως τυπωμένοι πίνακες κυκλωμάτων, είναι προμηθευτές των ηλεκτρικών συνδέσεων για τα ηλεκτρονικά συστατικά. Το σχέδιό του είναι κυρίως σχέδιο σχεδιαγράμματος.

Το κύριο πλεονέκτημα τους πίνακες κυκλωμάτων είναι να μειωθούν πολύ τα λάθη καλωδίωσης και συνελεύσεων, και να βελτιωθεί το επίπεδο ποσοστού εργασίας αυτοματοποίησης και παραγωγής.

Λόγω της αυξανόμενης ολοκλήρωσης των πινάκων PCB, η διαδικασία παραγωγής απαιτεί ότι και οι μπροστινές και πίσω πλευρές των πινάκων PCB πρέπει να υποβληθούν σε επεξεργασία και να παραχθούν.

Τα περισσότερα από τα υπάρχοντα χειρωνακτικά κτυπήματα χρησιμοποιούνται. Ο εξοπλισμός κτυπήματος που χρησιμοποιείται σε μερικά εργοστάσια έχει τις σύνθετες δομές και τις υψηλές δαπάνες προμήθειας.

Συσκευασία & παράδοση

Πιστοποίηση

Πληροφορίες επιχείρησης

CNSMT είναι ο κύριος κατασκευαστής και supplieir για τις μηχανές και τη λύση SMT με πάνω από την εμπειρία 10 ετών στην Κίνα. Και μπορούμε επίσης να κάνουμε OEM&ODM για τους εμπόρους SMT, έχουμε απέραντο των πηγών στον τομέα SMT, ακόμη και χρειάζεστε τους χρησιμοποιημένους ή νέους εξοπλισμούς SMT ή άλλα μέρη, μπορούμε να σας βοηθήσουμε να πάρετε την καλύτερη ποιότητα και τις ανταγωνιστικές μηχανές δαπανών.

Τι μπορούμε να κάνουμε για σας:

※ Έχουμε το εργοστάσιό μας να κάνει τους εξοπλισμούς και τις συσκευές SMT
※ Έχουμε μια επαγγελματική ομάδα μηχανικών technich για τις μηχανές προϊόντων

※ Μπορούμε να προσαρμόσουμε την ποικιλία των μηχανών SMT για σας που χορηγείτε τις απαιτήσεις σας

※ Αγοράζουμε και πωλούμε τους χρησιμοποιημένους και νέους εξοπλισμούς SMT σε όλο τον κόσμο

※ Σας παρέχουμε πλήρεις μηχανές και εξαγωγή γραμμών SMT παγκοσμίως
※ Γίνοντας ο πιό αξιόπιστος κινεζικός συνεργάτης για σας.

FAQ

Ερώτηση: Αυτό που σας κάνει την καλύτερη επιχείρηση στην Κίνα;

Απάντηση: Ήμαστε στη γραμμή SMT επιχείρησης για περισσότερο από 10 έτη ήδη, που δίνουν μας μια συγκεντρωμένη εμπειρία στη βιομηχανία.

Ερώτηση: Είστε ικανοί να προσαρμόσετε τις διαταγές μου σύμφωνα με την προτιμημένη αίτησή μας;

Απάντηση: Ναι, φυσικά! Μπορούμε να προσαρμόσουμε τις διαταγές για τους πελάτες μας. Σας χρειαζόμαστε ακριβώς για να στείλουμε τις απαιτήσεις ή την προτιμημένη αίτησή σας μέσω του ηλεκτρονικού ταχυδρομείου. Θα απαντήσουμε σε σας μέσα σε 24-48 ώρες από την παραλαβή με την καλύτερη λύση που έχουμε έρθει επάνω για σας.

Ερώτηση: Ποιο είναι το κύριο πλεονέκτημα του μεταφορέα αναστροφέων PCB;

Απάντηση: Το κύριο πλεονέκτημα ενός μεταφορέα αναστροφέων PCB είναι ότι θα έχετε μια πλήρως αυτοματοποιημένη συνέλευση SMT που μπορεί να κτυπήσει το PCBs σας χωρίς την ανάγκη του χειρωνακτικού χειρισμού. Αυτό απαιτείται για να αποτρέψει τη ζημία λόγω του ανθρώπινου λάθους.

Ερώτηση: Είναι εύχρηστο ο μεταφορέας αναστροφέων PCB;

Απάντηση: Ναι. Στην πραγματικότητα, οι περισσότερες από τις μηχανές μας έρχονται με ένα αγγλικό εγχειρίδιο που θα σας βοηθήσει να καταλάβετε τη μηχανή περισσότερο από την άποψη των λειτουργιών και των διαδικασιών. Η εγκατάσταση και να πάρουν τη μηχανή αρχισμένη είναι επίσης εύκολες. Εάν περισσότερες πληροφορίες απαιτούνται, παρακαλώ μην διστάστε να μας έρθετε σε επαφή με πίσω έτσι ώστε μπορούμε να σας βοηθήσουμε

Ερώτηση: Ποια είναι η χρονική ανοχή σας για τις διεθνείς τάξεις;

Απάντηση: Η κανονική χρονική ανοχή μας για όλες τις διαταγές εάν είναι διεθνές ή τοπικό είναι 3 εργάσιμες ημέρες για την επεξεργασία και 10 εργάσιμες ημέρες για το χρόνο διέλευσης. Παρακαλώ πάρτε τη σημείωση ότι ο πραγματικός αριθμός ημερών θα εξαρτώταν ακόμα από την ακριβή θέση σας. Παρακαλώ κοινοποιήστε σε μας την ακριβή θέση σας έτσι ώστε μπορούμε να σας δώσουμε έναν ακριβέστερο αριθμό ημερών για τη χρονική ανοχή των διαταγών σας.

Ερώτηση: Τι χρησιμοποιείτε για τη συσκευασία;

Απάντηση: Κανονικά, χρησιμοποιούμε ένα ισχυρό κιβώτιο για τη συσκευασία των διαταγών σας. Αλλά εάν η μηχανή απαιτήσει περισσότερη προστασία, θα προσθέσουμε το ξύλινο κλουβί. Μπορείτε επίσης να μας αφήσετε να ξέρουμε την προτιμημένη συσκευασία σας.

Ερώτηση: Θα απαιτήσετε έναν κάτω - πληρωμή για τις προσαρμοσμένες μηχανές;

Απάντηση: Ναι. Για τις προσαρμοσμένες μηχανές, θα απαιτήσουμε 70% κάτω - πληρωμή. 30% πρόκειται να πληρωθεί μόλις η μηχανή είναι έτοιμη για την αποστολή.

Η υπηρεσία μας

1, πλήρης λύση γραμμών SMT

2, περιφερειακός κατασκευαστής εξοπλισμών SMT

3, τροφοδότης SMT, smt ακροφύσιο, smt βαθμολόγηση τροφοδοτών, καροτσάκι PCB, καροτσάκι τροφοδοτών, strorage PCB, κατασκευαστής ελαστικών μάκτρων SMT

4, αγοράζουν και πωλούν χρησιμοποιημένο και νέο YAMAHA JUKI ΦΟΎΤΖΙ PANASONIC SAMSUNG και τους εκτυπωτές φούρνων επανακυκλοφορίας

5,

CNSMT είναι ηγέτης και εμπιστευμένος προμηθευτής όλων των μηχανών PCB εδώ στην Κίνα. Έχουμε επίσης ένα υψηλό ποσοστό ικανοποίησης από τους όλους διεθνείς πελάτες μας γιατί αφιερωνόμαστε στην κάλυψη μόνο των προϊόντων κορυφαίας ποιότητας τις όλες ανάγκες SMT σας.

Έχουμε ένα μεγάλο απόθεμα όλων των μηχανών SMT, και μια από τις γρηγορότερες πωλώντας μηχανές PCB που έχουμε είναι ο μεταφορέας αναστροφέων PCB. Εάν μεταφορέα αναστροφέων PCB ψάχνετε έναν καλής ποιότητας, μην φανείτε όχι άλλος, επειδή έχουμε όλα τα είδη από τον έτοιμο για την παράδοση. Εάν δεν είστε βέβαιοι ότι τι να διατάξει, επιτρέπει σε μας για να σας βοηθήσει!

Γιατί επιλέξτε CNSMT;

• Έχουμε το υψηλό ποσοστό ικανοποίησης από τους όλους πελάτες μας και στον τοπικό και τη διεθνή αγορά.
• Έχουμε περισσότερο από 10 έτη συγκεντρωμένης εμπειρίας όταν το χειρισμό, την κατανόηση, και τις πλοηγώντας μηχανές SMT.
• Επεξεργαζόμαστε τις παραγγελίες γρήγορα και αποτελεσματικά, έτσι ώστε οι πελάτες μας δεν ειναι απαραίτητο να σπαταλήσουν το χρόνο στην αναμονή τις διαταγές τους.
• Τα προϊόντα μας είναι κορυφαίας ποιότητας, για μας μόνο συνεργάτης με τους αξιόπιστους κατασκευαστές από καλά - οι γνωστές χώρες συμπαθούν την Ιαπωνία.
• Προσαρμόζουμε πάντα τις διαταγές να το καταστήσουμε κατάλληλο για η καθεμία τις ανάγκες.
• Προσφέρουμε το ανταγωνιστικότερο ποσοστό τους σε όλους πελάτες μας, έτσι μπορούν να σώσουν από τις όλες διαταγές τους.

Αυτοί είναι οι λόγοι για τους οποίους πρέπει μόνο να εμπιστευθείτε CNSMT. Πρόκειται εδώ να σας βοηθήσουμε να βρείτε τις αποτελεσματικότερες και πιό προσιτές λύσεις τις σε όλες ανάγκες SMT σας.

Εάν ψάχνετε έναν μεταφορέα αναστροφέων PCB, παρακαλώ δείτε τις λεπτομέρειες κατωτέρω.

Τι είναι ένας μεταφορέας αναστροφέων PCB;

Ένας μεταφορέας αναστροφέων PCB ή επίσης γνωστός ως μεταφορέας κτυπήματος PCB, είναι αυτό που χρησιμοποιείτε εάν θέλετε να εξαλείψετε την ανάγκη του χειρωνακτικού χειρισμού το PCBs κατά να κτυπήσετε το και στις δύο πλευρές για την επεξεργασία.

Η εξάλειψη του χειρωνακτικού χειρισμού απαιτείται, εάν θέλετε να αποφύγετε τον κίνδυνο της ζημίας και μόλυνσης κατά τη διάρκεια της διαδικασίας. Ο μεταφορέας αναστροφέων PCB έρχεται σε πολλά μορφές και χαρακτηριστικά γνωρίσματα. Αλλά συνήθως, ο γενικός στόχος από το είναι να είσαι σε θέση να κτυπήσει τον πίνακα σε μια πλευρά για να το επεξεργαστεί, και το κάνει έπειτα από την άλλη πλευρά. Αυτή η διαδικασία είναι αυτοματοποιημένη, χωρίς την ανάγκη της ανθρώπινης επέμβασης.

Η αυτοματοποίηση είναι το κλειδί στην υψηλή παραγωγικότητα

Όλοι ξέρουμε ότι η αυτοματοποίηση πρόκειται να φέρει πολλά οφέλη σε μια γραμμή SMT συνέλευσης. Τα εργοστάσια/οι επιχειρήσεις SMT πρέπει να εξετάσουν αυτό εάν θέλουν:

• Επιτύχετε τη συνεχή εργασία με τα ομοιόμορφα αποτελέσματα.
• Χαμηλότερο κόστος εργατικού δυναμικού
• Χαμηλότερος κίνδυνος της ζημίας λόγω του ανθρώπινου λάθους
• Υψηλή παραγωγικότητα
• Επιτύχετε μια σύγχρονη κατάσταση της συνέλευσης SMT.

Χαρακτηριστικά γνωρίσματα ενός μεταφορέα αναστροφέων PCB

Όπως αναφέρεται, ένας μεταφορέας αναστροφέων PCB έρχεται στα διάφορες πρότυπα, τα χαρακτηριστικά γνωρίσματα, και τις λειτουργίες. Αλλά ακριβώς για να ονομάσετε μερικά κοινά χαρακτηριστικά γνωρίσματα θα βρείτε στους περισσότερους μεταφορείς αναστροφέων PCB, να δείτε τις πληροφορίες κατωτέρω:

• Έχει ένα εύχρηστο σύστημα ελέγχου οθονών επαφής.
• Εξοπλισμένος με έναν τρόπο παράκαμψης
• Μπορέστε να κτυπήσετε το PCB σε 180 βαθμούς
• Έλεγχος PCL
• Εξοπλισμένος με τους οπτικούς αισθητήρες για τον αποδοτικό έλεγχο της ολόκληρης διαδικασίας από την αρχή έως το τέλος.
• SMEMA υποχωρητικό και CE επικυρωμένο

Τεχνικά στοιχεία πραγματοποίησης:

Με βάση αυτό, το πρότυπο χρήσης παρέχει τη μηχανή μεταφορέων κτυπήματος/αναστροφέων πινάκων PCB που μπορεί αυτόματα να κτυπήσει τον πίνακα PCB και έχει μια απλή δομή και ένα χαμηλότερο κόστος.

Προκειμένου να επιτευχθεί ο σκοπός του προτύπου χρήσης, το πρότυπο χρήσης υιοθετεί τις ακόλουθες τεχνικές λύσεις:

Μια μηχανή στροφής πινάκων PCB, η οποία περιλαμβάνει:

Το πλαίσιο έχει ένα πρώτο τέλος και ένα δεύτερο τέλος

Το σύνολο κυλίνδρων τακτοποιείται στο πλαίσιο κοντά στο πρώτο τέλος

Ο μεταβιβάζοντας μηχανισμός τακτοποιείται στο πλαίσιο ο μεταβιβάζοντας μηχανισμός περιλαμβάνει έναν πρώτο περιστρεφόμενο άξονα, έναν δεύτερο περιστρεφόμενο άξονα, μια πρώτη μηχανή, και μια πολλαπλότητα των αμοιβαία χωρισμένων κατά διαστήματα ζωνών μεταφορέων.

Ο πρώτος περιστρεφόμενος άξονας βρίσκεται στο πλαίσιο κοντά στην πρώτη θέση τελών, ο δεύτερος περιστρεφόμενος άξονας βρίσκεται στο πλαίσιο κοντά στο δεύτερο τέλος, και διάφορες ζώνες μεταφορέων οδηγούνται από τον πρώτο περιστρεφόμενο άξονα και το δεύτερο περιστρεφόμενο άξονα

Ο μηχανισμός κτυπήματος τακτοποιείται στο πλαίσιο ο μηχανισμός κτυπήματος περιλαμβάνει έναν περιστρεφόμενο άξονα, μια πρώτη στερεώνοντας ομάδα λουρίδων, μια δεύτερη στερεώνοντας ομάδα λουρίδων, μια τρίτη στερεώνοντας ομάδα λουρίδων, μια τέταρτη στερεώνοντας ομάδα λουρίδων, και έναν αισθητήρα, και ο άξονας περιστροφής που βρίσκεται στη μέση του πλαισίου, της πρώτης στερεώνοντας ομάδας λουρίδων και η δεύτερη στερεώνοντας ομάδα λουρίδων, της τρίτης στερεώνοντας ομάδας λουρίδων και της τέταρτης στερεώνοντας ομάδας λουρίδων βρίσκεται αντίστοιχα και στις δύο πλευρές του περιστρεφόμενου άξονα και συνδέεται με τον περιστρεφόμενο άξονα.

Μια ομάδα φραγμών συνδετήρων και μια τρίτη ομάδα φραγμών συνδετήρων βρίσκονται στην ίδια πλευρά του περιστρεφόμενου άξονα, και η δεύτερη ομάδα φραγμών συνδετήρων και η τέταρτη ομάδα φραγμών συνδετήρων βρίσκονται στην ίδια πλευρά του περιστρεφόμενου άξονα.

Σε μερικές από τις ενσωματώσεις, η πρώτη στερεώνοντας ομάδα λουρίδων περιλαμβάνει μια πολλαπλότητα των πρώτων λουρίδων στερέωσης που τακτοποιούνται σε διαστήματα, και η τρίτη στερεώνοντας ομάδα λουρίδων περιλαμβάνει μια πολλαπλότητα των τρίτων λουρίδων στερέωσης που τακτοποιούνται σε διαστήματα, και κάθε πρώτη λουρίδα στερέωσης αντιστοιχεί σε μια πρώτη λουρίδα στερέωσης. Τρεις φραγμοί στερέωσης,

ο πρώτος φραγμός στερέωσης και ο τρίτος φραγμός στερέωσης έχουν μια γωνία 15-40 βαθμών η δεύτερη στερεώνοντας ομάδα φραγμών και η τέταρτη στερεώνοντας ομάδα φραγμών βρίσκονται στην ίδια πλευρά του περιστρεφόμενου άξονα,

η δεύτερη ομάδα φραγμών συνδετήρων περιλαμβάνει μια πολλαπλότητα των δεύτερων φραγμών συνδετήρων που τακτοποιούνται σε διαστήματα, και η τέταρτη ομάδα φραγμών συνδετήρων περιλαμβάνει μια πολλαπλότητα των τέταρτων φραγμών συνδετήρων που τακτοποιούνται σε διαστήματα, και κάθε δεύτερος φραγμός συνδετήρων αντιστοιχεί σε έναν τέταρτο φραγμό συνδετήρων. Υπάρχει μια γωνία 15-40 βαθμών μεταξύ της λουρίδας και της τέταρτης λουρίδας στερέωσης η τρίτη λουρίδα στερέωσης και η τέταρτη λουρίδα στερέωσης βρίσκονται μεταξύ δύο παρακείμενων ζωνών μεταφορέων και είναι τοποθετημένες χαμηλότερες από τη ζώνη μεταφορέων

Ο αισθητήρας τακτοποιείται στην πλευρά της ζώνης μεταφορέων.

Σε μερικές από τις ενσωματώσεις, ο μηχανισμός μεταφοράς έχει δύο σύνολα, και ο περιστρεφόμενος άξονας του μηχανισμού χτυπημάτων βρίσκεται μεταξύ των δύο συνόλων μηχανισμών μεταφοράς.

Σε μερικές από τις ενσωματώσεις, τουλάχιστον δύο αισθητήρες παρέχονται σε κάθε μηχανισμό μετάδοσης.

Σε μερικές από τις ενσωματώσεις, η απόσταση μεταξύ της ζώνης μεταφορέων και το σύνολο κυλίνδρων είναι λιγότερο από το μέγεθος της μικρότερης πλευράς ενός πίνακα PCB.

Σε μερικές από τις ενσωματώσεις, υπάρχει μια γωνία 25 βαθμών μεταξύ του πρώτου φραγμού συνδετήρων και του τρίτου φραγμού συνδετήρων και μεταξύ του δεύτερου φραγμού συνδετήρων και του τέταρτου φραγμού συνδετήρων.

Στη μηχανή στροφής πινάκων PCB του προτύπου χρήσης παρέχεται μια ομάδα κυλίνδρων, ένας μεταβιβάζοντας μηχανισμός και ένας γυρίζοντας μηχανισμός πιάτων στο πλαίσιο.

Η ομάδα κυλίνδρων στέλνει τον πίνακα PCB στο μεταβιβάζοντας μηχανισμό, και ο μεταβιβάζοντας μηχανισμός στέλνει τον πίνακα PCB στο γυρίζοντας μηχανισμό πιάτων. Μεταξύ των δύο λουρίδων στερέωσης, ο μηχανισμός κτυπήματος λειτουργεί για να κτυπήσει τον πίνακα PCB στην άλλη πλευρά, με αυτόν τον τρόπο επεξεργαμένος την άλλη πλευρά του PCB

ο μηχανισμός κτυπήματος αποτελείται από έναν περιστρεφόμενο άξονα και διάφορη οργάνωση λουρίδων στερέωσης και κατεβάζει, και η δομή της είναι απλή και δαπανηρή χαμηλή.

Περιγραφή των σχεδίων

Το σχήμα 1 είναι ένα σχηματικό διάγραμμα της γενικής δομής μιας μηχανής κτυπήματος πινάκων PCB σύμφωνα με μια προτιμημένη ενσωμάτωση της παρούσας εφεύρεσης

2 είναι ένα σχηματικό διάγραμμα της δομής του μηχανισμού κτυπήματος της μηχανής κτυπήματος PCB που περιγράφεται στο ΣΎΚΟ 1

ΣΧ. 3 είναι μια σχηματική τοπ άποψη της δομής της μηχανής στροφής πινάκων PCB που περιγράφεται στο ΣΎΚΟ 1.

Λεπτομερείς τρόποι

Προκειμένου να διευκολυνθεί η κατανόηση του παρόντος προτύπου χρήσης, το παρόν πρότυπο χρήσης θα περιγραφεί κατά τρόπο περιεκτικότερο σε σχέση με τα σχετικά σχέδια. Οι προτιμημένες ενσωματώσεις της παρούσας εφεύρεσης παρουσιάζονται στα σχέδια. Εντούτοις, η παρούσα εφεύρεση μπορεί να εφαρμοστεί με πολλές διαφορετικές μορφές και δεν περιορίζεται στις ενσωματώσεις που περιγράφονται εν τω παρόντι.

Αντίθετα, ο σκοπός αυτές τις ενσωματώσεις είναι να κατασταθεί η κατανόηση της κοινοποίησης του παρόντος προτύπου χρήσης πιό λεπτομερής και περιεκτική.

Πρέπει να σημειωθεί ότι όταν αναφέρεται ένα στοιχείο ως «καθοριμένος» σε ένα άλλο στοιχείο, μπορεί να είναι άμεσα στο άλλο στοιχείο ή ένα κεντρικό στοιχείο μπορεί επίσης να είναι παρόν. Όταν ένα στοιχείο θεωρείται για «να συνδεθεί» με ένα άλλο στοιχείο, μπορεί να συνδεθεί άμεσα με το άλλο στοιχείο ή ένα ενδιάμεσο στοιχείο μπορεί να είναι παρόν συγχρόνως.

Εκτός αν ειδάλλως καθορισμένος, όλοι οι τεχνικοί και επιστημονικοί όροι χρησιμοποιημένος εν τω παρόντι έχουν την ίδια έννοια με συνήθως κατανοητός από εκείνους ειδικευμένο στον τεχνικό τομέα του παρόντος προτύπου χρήσης. Η ορολογία που χρησιμοποιείται στην περιγραφή του παρόντος προτύπου χρήσης είναι εν τω παρόντι μόνο με σκοπό την περιγραφή των συγκεκριμένων ενσωματώσεων, και δεν προορίζεται να περιορίσει το παρόν πρότυπο χρήσης.

Παρακαλώ αναφερθείτε στους αριθμούς 1 έως 3, η μηχανή 100 κτυπήματος πινάκων PCB των παρόντων κτυπημάτων εφευρέσεων ο πίνακας PCB. Η μηχανή 100 κτυπήματος περιλαμβάνει ένα πλαίσιο 10, ένας κύλινδρος έθεσε 20, έναν μηχανισμό 30 μεταφοράς, και έναν μηχανισμό 40 κτυπήματος.

Ο ρόλος έθεσε 20, ο μηχανισμός 30 μεταφοράς και ο μηχανισμός 40 κτυπήματος είναι όλοι που βρίσκονται στο πλαίσιο 10, και ο ρόλος έθεσε 20 χρησιμοποιείται για τη σύνδεση των κτυπημάτων. Με τη μηχανή 100 και άλλο εξοπλισμό επεξεργασίας πινάκων PCB, ο μηχανισμός 30 μεταφοράς χρησιμοποιείται για να μεταφέρει τον πίνακα PCB, και ο μηχανισμός 40 κτυπήματος χρησιμοποιείται για να κτυπήσει τον πίνακα PCB.

Παρακαλώ αναφερθείτε στο ΣΥΚΟ 1, το ράφι 10 έχει ένα πρώτο τέλος 11 και ένα δεύτερο τέλος 12. Ο κύλινδρος έθεσε 20 τακτοποιείται στο πλαίσιο 10 κοντά στο πρώτο τέλος 11, και χρησιμοποιείται για να στείλει τον πίνακα PCB που υποβλήθηκε σε επεξεργασία από τον μπροστινό εξοπλισμό στο μεταβιβάζοντας μηχανισμό 30. Σε αυτήν την ενσωμάτωση, ο κύλινδρος έθεσε 20 περιλαμβάνει διάφορους κυλίνδρους.

1 και 3, ο μηχανισμός 30 μετάδοσης τίθενται στο πλαίσιο 10 και κινούνται κατά μήκος της τοπ επιφάνειας του πλαισίου 10. Ο μεταβιβάζοντας μηχανισμός 30 περιλαμβάνει έναν πρώτο περιστρεφόμενο άξονα 31, έναν δεύτερο περιστρεφόμενο άξονα 32, μια πρώτη μηχανή (που δεν παρουσιάζονται), και διάφορες αμοιβαία χωρισμένες κατά διαστήματα ζώνες μεταφορέων 33. Ο πρώτος περιστρεφόμενος άξονας 31 βρίσκεται στο πλαίσιο 10 κοντά στο πρώτο τέλος 11, και ο δεύτερος περιστρεφόμενος άξονας 32 βρίσκεται στο πλαίσιο 10 κοντά στο δεύτερο τέλος 12, η ζώνη μεταφορέων 33 τυλίγεται γύρω από τον πρώτο περιστρεφόμενο άξονα 31 και το δεύτερο περιστρεφόμενο άξονα 32, και η ζώνη μεταφορέων 33 οδηγείται από τον πρώτο περιστρεφόμενο άξονα 31 και το δεύτερο περιστρεφόμενο άξονα 32.

Σε αυτήν την ενσωμάτωση, η απόσταση μεταξύ της ζώνης μεταφορέων 33 και ο κύλινδρος θέτουν 20 είναι μικρότεροι από το μέγεθος της μικρότερης πλευράς ενός πίνακα PCB, ώστε να αποτραπεί ο πίνακας PCB από την πτώση κατά τη διάρκεια της διαδικασίας της μεταφοράς από το σύνολο 20 κυλίνδρων στη ζώνη μεταφορέων 33.

1 και 2, ο γυρίζοντας μηχανισμός 40 τίθενται στο πλαίσιο 10, και περιλαμβάνουν έναν περιστρεφόμενο άξονα 41 που τακτοποιείται στη μέση του πλαισίου 10, μιας πρώτης στερεώνοντας ομάδας 42 λουρίδων, μιας δεύτερης στερεώνοντας ομάδας 43 λουρίδων, και μιας πρώτης στερεώνοντας ομάδας 42 λουρίδων που συνδέεται με τον άξονα 41 περιστροφής. Η στερεώνοντας ομάδα 44 φραγμών τρία, η τέταρτη στερεώνοντας ομάδα 45 φραγμών και ο αισθητήρας 46, η πρώτη στερεώνοντας ομάδα 42 φραγμών και η τρίτη στερεώνοντας ομάδα 44 φραγμών αντιστοιχούν ο ένας στον άλλο και βρίσκονται στην ίδια πλευρά του άξονα 41,

η δεύτερη στερεώνοντας ομάδα 43 φραγμών και ο τέταρτος συνδετήρας που οι ομάδες 45 λουρίδων αντιστοιχούν και βρίσκονται αντίστοιχα στην ίδια πλευρά του περιστρεφόμενου άξονα 41.

Η πρώτη στερεώνοντας ομάδα 42 φραγμών περιλαμβάνει μια πολλαπλότητα των πρώτων φραγμών 421 στερέωσης που τακτοποιούνται σε διαστήματα, η τρίτη στερεώνοντας ομάδα 44 φραγμών περιλαμβάνει μια πολλαπλότητα των τρίτων φραγμών 441 στερέωσης που τακτοποιούνται σε διαστήματα, και κάθε πρώτος φραγμός 421 στερέωσης αντιστοιχεί σε έναν τρίτο φραγμό 441 στερέωσης, υπάρχει μια γωνία 15-40 βαθμών μεταξύ του πρώτου φραγμού 421 στερέωσης και του τρίτου φραγμού 441 στερέωσης, έτσι ώστε ο πίνακας PCB μπορεί να παρεμβληθεί μεταξύ του πρώτου φραγμού 421 στερέωσης και του τρίτου φραγμού 441 στερέωσης.

Σε αυτήν την ενσωμάτωση, η γωνία η δεύτερη στερεώνοντας ομάδα 43 λουρίδων περιλαμβάνει μια πολλαπλότητα των δεύτερων λουρίδων 431 στερέωσης που τακτοποιούνται σε διαστήματα, και η τέταρτη στερεώνοντας ομάδα 45 λουρίδων περιλαμβάνει μια πολλαπλότητα των τέταρτων λουρίδων 451 στερέωσης που τακτοποιούνται σε διαστήματα, και κάθε δεύτερη λουρίδα 431 στερέωσης αντιστοιχεί σε ένα τέταρτο ο φραγμός 451 στερέωσης, ο δεύτερος φραγμός 431 στερέωσης και ο τέταρτος φραγμός 451 στερέωσης έχουν μια γωνία 15-40 βαθμών, έτσι ώστε ο πίνακας PCB μπορεί να παρεμβληθεί μεταξύ του δεύτερου φραγμού 431 στερέωσης και του τέταρτου φραγμού 451 στερέωσης. Σε αυτήν την ενσωμάτωση στο παράδειγμα, η γωνία είναι 25 βαθμοί.

Η τρίτη λουρίδα 441 στερέωσης και η τέταρτη λουρίδα 451 στερέωσης και βρίσκονται μεταξύ των δύο παρακείμενων ζωνών μεταφορέων 33, και της θέσης είναι χαμηλότερες από τη ζώνη μεταφορέων 33.

Η ζώνη μεταφορέων 33 αυτόματα εισάγεται όταν μεταφέρεται ο πίνακας PCB στο πρώτο τέλος 11 του ραφιού 10 μεταξύ του πρώτου φραγμού 421 στερέωσης και του τρίτου φραγμού 441, ο αισθητήρας 46 στερέωσης στο ράφι 10 αισθήσεις ότι ο πίνακας PCB εισάγει τον πρώτο φραγμό 421 στερέωσης και τον τρίτο φραγμό 441 στερέωσης, και ελέγχει την περιστροφή του άξονα 41 για να οδηγήσει τον πρώτο φραγμό στερέωσης. Η λουρίδα 421 και η τρίτη λουρίδα 441 στερέωσης αναποδογυρίζονται στο δεύτερο τέλος 12 του ραφιού 10 και της στάσης στην αντίστοιχη θέση.

Ο πίνακας PCB αφορά τη ζώνη μεταφορέων 33 στο δεύτερο τέλος 12 του ραφιού 10 και συνεχίζει να μεταφέρεται. Αυτή τη στιγμή, η δεύτερη λουρίδα 431 στερέωσης και το τέταρτο ο φραγμός 451 στερέωσης αναποδογυρίζεται στο πρώτο τέλος 11 του ραφιού 10, και η επόμενη batch πινάκων PCB εισάγεται μεταξύ του δεύτερου φραγμού 431 στερέωσης και του τέταρτου φραγμού 451 στερέωσης, και συνεχίζει να αναποδογυρίζεται, έτσι ώστε η στροφή του πίνακα PCB μπορεί να πραγματοποιηθεί.

Σε αυτήν την ενσωμάτωση, ο μηχανισμός 30 μετάδοσης έχει δύο ομάδες, και ο περιστρεφόμενος άξονας 41 του γυρίζοντας μηχανισμού 40 πιάτων βρίσκεται μεταξύ των δύο ομάδων μηχανισμών 30 μετάδοσης. Τουλάχιστον δύο αισθητήρες 46 παρέχονται σε κάθε μηχανισμό 30 μετάδοσης. Επιπλέον, ο αισθητήρας 46 κανονίζεται στην πλευρά της ζώνης μεταφορέων 33 στο πλαίσιο 10 για να διευκολύνει την αντίληψη του πίνακα PCB χωρίς επιρροή της λειτουργίας του γυρίζοντας μηχανισμού 40 πιάτων.

Οι προαναφερθείσες ενσωματώσεις εκφράζουν μόνο διάφορους τρόπους εφαρμογής του παρόντος προτύπου χρήσης, και η περιγραφή τους είναι σχετικά συγκεκριμένη και λεπτομερής, αλλά δεν πρέπει να γίνουν κατανοητοί ως περιορισμός στο πεδίο του παρόντος προτύπου χρήσης. Πρέπει να επισημάνει ότι για εκείνους της συνηθισμένης ικανότητας στην τέχνη, χωρίς αναχώρηση από την έννοια του προτύπου χρήσης, διάφορες τροποποιήσεις και βελτιώσεις μπορούν να γίνουν, και αυτοί όλη η πτώση στο πλαίσιο προστασίας του προτύπου χρήσης. Επομένως, το πεδίο της προστασίας του διπλώματος ευρεσιτεχνίας προτύπων χρήσης πρέπει να υπόκειται στις επισυναπτόμενες αξιώσεις.

Για να ξέρετε περισσότεροι για το μεταφορέα αναστροφέων PCB μας, παρακαλώ μας ελάτε σε επαφή με άμεσα έτσι ώστε μπορούμε να σας βοηθήσουμε περαιτέρω με τις όλες ανησυχίες σας. Στο μεταξύ, μπορείτε να ελέγξετε ότι οι πληροφορίες κάτω από αυτήν θα παρουσιάσουν ο συνηθέστερα ερωτήσεις από τους προηγούμενους πελάτες μας μαζί με τις απαντήσεις.

Αυτές είναι οι διαφορετικές ερωτήσεις που έχουμε λάβει από τους προηγούμενους πελάτες μας για το μεταφορέα αναστροφέων PCB. Εάν δεν μπορείτε να βρείτε τις ακριβείς πληροφορίες ανωτέρω, παρακαλώ μας ελάτε σε επαφή με άμεσα έτσι ώστε μπορούμε να απαντήσουμε σε τις για σας.

Εδώ σε CNSMT, σας βεβαιώνουμε ότι είστε καλά χέρια όταν τις ανάγκες SMT σας.
