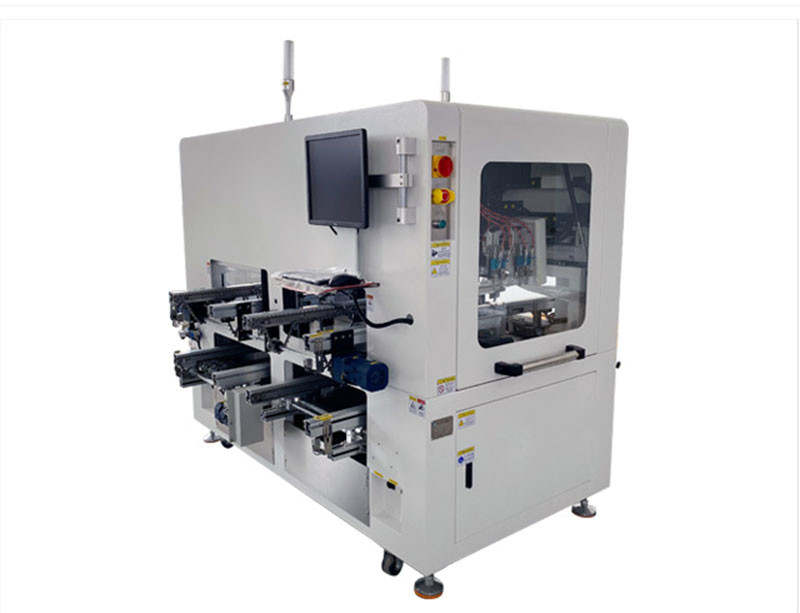

Διπλή διαδρομή 500mm διπλός μεταφορέας 500mm/S μηχανών επιστρώματος PCB
CNZ-Vision5S-2 διπλή μηχανή επιστρώματος διαδρομής, ευθύγραμμη διπλή μηχανή επιστρώματος PCB μεταφορέων
Η διπλής διαδρομής εκλεκτική μηχανή επιστρώματος χρησιμοποιείται κυρίως για τις ειδικές multi-track γραμμές παραγωγής των διπλής διαδρομής Τύπων εκτύπωσης SMT, των μηχανών τοποθέτησης και της διπλής διαδρομής συγκόλλησης επανακυκλοφορίας.
Μπορεί να πραγματοποιήσει τη λειτουργία μιας μηχανής με τις πολλαπλάσιες λειτουργίες, που όχι μόνο βελτιώνει την αποδοτικότητα παραγωγής, αλλά και κερδίζει δαπάνες. Μπορεί να φέρει ποικίλους διαφορετικούς συνδυασμούς σωμάτων βαλβίδων (ένα σημείο και ένας ψεκασμός, δύο σημεία και δύο ψεκασμοί, 4 σημεία) συγχρόνως, το οποίο λύνει το πρόβλημα αποδοτικότητας του γρίφου τορνευτικών πριονιών για τους πελάτες και βελτιώνει το ποσοστό χρησιμοποίησης εξοπλισμού.
| Μέγεθος L*W*H πλαισίων | LI500*1300m*H 1700m |
| Πλατφόρμα εξοπλισμού | T5 πιάτο ανοξείδωτου χιλ. |
| μέθοδος ελέγχου | Βιομηχανικός υπολογιστής, κάρτα ελέγχου κινήσεων |
| Μέθοδος λειτουργίας | Έλεγχος υπολογιστών |
| Programmatically | Να διδάξει/ποντίκι και πληκτρολόγιο |
| Τρέχοντας αριθμός αποθήκευσης προγράμματος | Περισσότερο από 1000 |
| Ύψος μετάδοσης PCB: | Ανώτερη διαδρομή 920 ± 20 Gu. Χαμηλότερη διαδρομή 600 ± 20 με το χέρι διευθετήσιμο |
| Ταχύτητα μεταφορών: | 0-l3m/min. διευθετήσιμος |
| Κατεύθυνση μετάδοσης: | Ανώτερη χαμηλότερη διαδρομή ρ-λ διαδρομής l.~R. Ανάλογα με την πραγματική κατάσταση |
| Μήκος διαδρομής | 1. Η ανώτερη ράγα 1500mm, που διαιρείται σε τρία τμήματα 450mnr600mm^450n), η χαμηλότερη ράγα 1500mm, ένα τμήμα. |
| Μέθοδος ρύθμισης διαδρομής | χειρωνακτική ρύθμιση |
| Πλάτος ρύθμισης διαδρομής | Συναντήστε 400mm |
| Μέθοδος μεταφορών | Συνεχές ρεύμα |
| X.Y τρόπος άξονα/κίνησης | Σερβο μηχανή, ηλεκτρική κίνηση ενότητας άξονα ακρίβειας |
| X.Y μέγιστη λειτουργούσα ταχύτητα άξονα | 300-500mm/s |
| X.Y ακρίβεια προσδιορισμού θέσης άξονα | ±0. 02mm |
| Μέγιστη λειτουργούσα ταχύτητα του άξονα Ζ | 300nm/s |
| Τρόπος κίνησης ζ-άξονα | Σερβο μηχανή•Κίνηση ενότητας βιδών ακρίβειας |
| Τύπος βαλβίδων: | 2 κωνικές βαλβίδες διάσπασης σε άτομα για κάθε ομάδα εργασίας. 2 με φόρμα βεντάλιας βαλβίδες διάσπασης σε άτομα |
| Μέγεθος πινάκων PCB (συμπεριλαμβανομένου του προσαρτήματος) | Συναντήστε L430MM*390MM, μπορεί να ψεκάσει 2 πίνακες PCB 160*320mm συγχρόνως |
| Ύψος τμημάτων πινάκων PCB | MAX: ±50MM |
| Ψεκασμένο πλάτος ψεκασμού | 610MM |
| Όγκος δεξαμενών | Ένα εσωτερικό βαρέλι ανοξείδωτου 10L με να ταράξει την πίεση λειτουργίας ένα βαρέλι-βαρέλι πίεσης ανοξείδωτου 2L για τον καθαρισμό |
| Λειτουργία πλύσης | Αυτοκαθαριζόμενη λειτουργία εξοπλισμού |
| Μέρος φωτισμού | Πηγή φωτισμού leucorrhea εξοπλισμού |
| Μέρος ανίχνευσης | Ο εξοπλισμός έρχεται με μια φθορισμού πηγή φωτός ανίχνευσης πρακτόρων |
| Διεπαφή μεταξύ του ανώτερου και χαμηλότερου στρώματος και μπροστινό και πίσω μέρος του εξοπλισμού | Τυποποιημένη διεπαφή επικοινωνίας SMEMA |
| βάρος εξοπλισμού | Περ. 6 () () κλ |
| Δύναμη εισαγωγής εξοπλισμού | AC220V 50HZ |
| Πηγή αέρα εισαγωγής εξοπλισμού | 4-6kgf/cm2 |
| Συνολική δύναμη του εξοπλισμού | 4. OKW |
Οι σε απευθείας σύνδεση ψεκάζοντας μηχανές επιστρώματος PCB καλούνται επίσης ντύνοντας τις μηχανές και τους διανομείς ψεκασμού. Οι μηχανές επιστρώματος χρησιμοποιούνται συχνότερα στις αυτοματοποιημένες γραμμές συνελεύσεων. Η κύρια λειτουργία είναι προ-σημείο μια ειδική κόλλα στον πίνακα PCB όπου πρέπει να επιδιορθωθεί, και να το περάσει έπειτα μέσω του φούρνου μετά από να θεραπεύσει.
Το επίστρωμα πραγματοποιείται αυτόματα σύμφωνα με το πρόγραμμα. Η μηχανή επιστρώματος χρησιμοποιείται κυρίως για τα τρία αντι-χρώματα στη διαδικασία προϊόντων, η UV κόλλα και άλλα υγρά ψεκάζονται, ντύνονται, και στάζονται σε κάθε θέση προϊόντων, και μπορούν να χρησιμοποιηθούν για να σύρουν τις γραμμές, τους κύκλους ή τα τόξα.
Οι σε απευθείας σύνδεση αυτόματες μηχανές επιστρώματος είναι επίσης διάσημες για την εφαρμογή του χρώματος τρεις-απόδειξης σε όλες τις βιομηχανικές εφαρμογές, και εξελίσσονται συνεχώς και βελτιώνονται με τη συνεχή ανάπτυξη των μηχανών επιστρώματος.
Ολόκληρη η διαδικασία επεξεργασίας τριών αντι-χρωμάτων μπορεί να πραγματοποιήσει ολόκληρη τη διαδικασία από τον ψεκασμό της ειδικής κόλλας στη θεραπεία της ολοκλήρωσης. Το μέλλον της μηχανής επιστρώματος θα πάρει καλύτερο και καλύτερο. Σε τελευταία ανάλυση, η μεγάλη αεριωθούμενη απόδοση είναι περισσότερο από ακριβώς αυτό το όφελος. Υπάρχουν άλλοι λόγοι για τους οποίους πολλά εργοστάσια το επιλέγουν για τις γραμμές συνελεύσεών τους.
Αρχή εργασίας της σε απευθείας σύνδεση σύμμορφης μηχανής επιστρώματος
1. Εγκρίνετε το βιομηχανικό έλεγχο καρτών υπολογιστών + πινάκων, τη μεγάλη υγρή επίδειξη κρυστάλλου, την κατάλληλη λειτουργία και τον απλό προγραμματισμό
2. Κατά έκδοση του προγράμματος εργασίας, τη χειριστής μπορεί να επιλέξει τα διαφορετικά πυροβόλα όπλα ψεκασμού σύμφωνα με το πλάτος των συστατικών στο PCB, και μπορεί να αυξηθεί και να πέσει αυθαίρετα σύμφωνα με το ύψος των συστατικών στο PCB
3. Ο εξοπλισμός μπορεί να αποθηκεύσει όλα τα επεξεργασθε'ντα προγράμματα, και ο χειριστής μπορεί να καλέσει τα αντίστοιχα προγράμματα σύμφωνα με τους διαφορετικούς πίνακες PCB
4. Η αυτόματη λειτουργία αντι-θεραπείας μπορεί αποτελεσματικά να αποτρέψει το πυροβόλο όπλο και τη μάνικα κόλλας από το φράξιμο λόγω της ξήρανσης της κόλλας
5. Ο εξοπλισμός έρχεται με μια UV πηγή φωτός ανίχνευσης, και η επίδραση ψεκασμού μπορεί να παρατηρηθεί σε πραγματικό - χρόνος κατά τη διάρκεια της διαδικασίας ψεκασμού
6. Η χρήση δύο είδη βαλβίδας κόλλας για την κατανομή χρόνου, μπορεί να πραγματοποιήσει το εκλεκτικό επίστρωμα με την πλάγια γωνία, να αποφύγει έξω από την επιλεγμένη περιοχή, ώστε να αποφευχθεί η διαδικασία της μαγνητοσκόπησης, που αφαιρεί την ταινία και που επισκευάζει:
7. Η αυτόματη λειτουργία γραμμών επιστρώματος και συνελεύσεων αυξάνει πολύ την παραγωγικότητα.
8. Το ποσό επιστρώματος και το πάχος του χρώματος τρεις-απόδειξης σε κάθε προϊόν είναι συνεπή, η συνέπεια προϊόντων είναι υψηλή, και η ποιότητα τρεις-απόδειξης είναι σταθερή και αξιόπιστη.
9. Εκτός από την εργασία, εκτός από το κόστος των αναλωσίμων όπως η προστατευτική ταινία και κερδίστε χρόνο για την ένωση και την αφαίρεση της προστατευτικής ταινίας, μειώνοντας πολύ τις δαπάνες παραγωγής και τη χρησιμοποίηση εργασίας.
10. Η μηχανή υιοθετεί μια πλήρως εσωκλειόμενη δομή και έχει μια αποκατάσταση αερίου εξάτμισης πολυ-γωνίας και ένα σύστημα λυμάτων για να αποφύγει τη ρύπανση του αέρα στο εργαστήριο, να προστατεύσει την υγεία των υπαλλήλων, και να δημιουργήσει ένα εργασιακό περιβάλλον.
