Αντιστατική ζώνη εναλλασσόμενου ρεύματος 220V μηχανών 60HZ διανομέων κόλλας PCB ευθύγραμμη αυτόματη

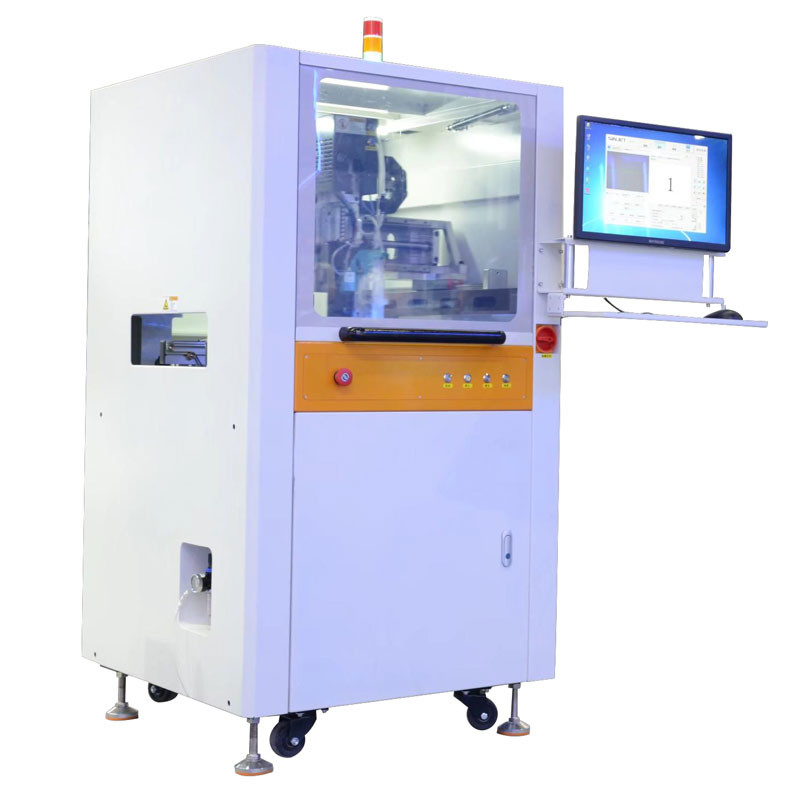

Cnsmt-E800 ευθύγραμμη μηχανή διανομής κόλλας PCB, σε απευθείας σύνδεση διανομέας κόλλας
Υψηλή ακρίβεια
Τα κύρια συστατικά της αυτόματης μηχανής επιθεώρησης μεγάλης κόλλας σειράς cnsmt-E800 υιοθετούν τα διεθνή κορυφαία συστατικά, προηγμένα εργαλεία συνελεύσεων, ακριβής τεχνολογία συνελεύσεων και οι διαδικασίες, τέλεια εργαλεία επιθεώρησης, τα σκληρά και συστηματικά πρότυπα επιθεώρησης, που εγγυώνται αποτελεσματικά επαναλαμβανόμενη ακρίβεια λειτουργίας κάθε άξονα ± 0.01mm CPK είναι μεγαλύτερες από 1,33.
υψηλή αποδοτικότητα
Ο ακριβής έλεγχος κόλλας, ο ακριβής αλγόριθμος οράματος, και ο προηγμένος τρισδιάστατος χωρικός αλγόριθμος παρεμβολής εξασφαλίζουν αποτελεσματικά την ακριβή και σταθερή λειτουργία της μηχανής, χωρίς την ανάγκη να κινηθεί ο άξονας Ζ πάνω-κάτω.
Υψηλή σταθερότητα
Cnsmt-E800 η αυτόματη λύση διανομής ψεκασμού σειράς συνδέει το σώμα βαλβίδων, microbalance, το όραμα, και τις ενότητες κινήσεων σωρηδόν με την ψηφιακή επικοινωνία για να πραγματοποιήσει το σε πραγματικό χρόνο έλεγχο στοιχείων του βάρους κόλλας, του μήκους γραμμών κόλλας, του πλάτους γραμμών, του πάχους κόλλας, της θέσης, των εχόντων διαρροή σημείων, κ.λπ. Με την ψηφιακή τεχνολογία αυτόματου ελέγχου κλειστών βρόγχων, μπορεί εύκολα και γρήγορα να αποκριθεί στη μεγάλης ακρίβειας ενθυλάκωση, την πλήρωση, τη σύνδεση, τη συνέλευση και άλλες εφαρμογές των σύνθετων προϊόντων στα προγράμματα παραγωγής υψηλός-αξιοπιστίας.
Οικονομικώς αποδοτικός
Cnsmt-E800 η σε απευθείας σύνδεση αυτόματη μεγάλη διανομή και ενσωματωμένη η επιθεώρηση μηχανή μπορούν να χειριστούν ποικίλες διαφορετικές εφαρμογή διανομής, ποικίλα προϊόντα με τα διαφορετικά μεγέθη υποστρωμάτων το συμπαγές σχέδιο, αλλά το αποτελεσματικό λειτουργούν διάστημα δεν περιορίζεται στο συγχρονισμό δύο-βαλβίδων, δύο-βαλβίδα ασύγχρονη, και που περιστρέφεται την εύκαμπτη φόρτωση των λειτουργιών όπως η κλίση και οι διπλές διαδρομές μεταφορών, και η κύρια τεχνολογία λύσης ένας-μηχανών για τη διανομή της επιθεώρησης, κερδίζει κόστος αγορών και αποφεύγει αποτελεσματικά την επαναλαμβανόμενη επένδυση εξοπλισμού.
Η αυτόματες διανομή και η επιθεώρηση όλος--ένα κόλλας σειράς CNSMT μηχανή είναι εξοπλισμένες με και συμβατό σύστημα με τη διάφορη διανομή και τις οπτικές τεχνολογίες επιθεώρησης, και παρέχουν ποικίλες αυτόματες σε απευθείας σύνδεση ακρίβειας διανομής και κόλλας λύσεις επιθεώρησης πορειών οπτικές.
Η σειρά CNSMT αυτόματων λύσεων ένας-μηχανών διανομής και επιθεώρησης ψεκασμού, λειτουργιών αποζημιώσεων αναγνώρισης ενσωμάτωσης μεγάλης ακρίβειας οπτικών και επιθεώρησης πορειών κόλλας οπτικών, μέσω της πλήρους τεχνολογίας ψηφιακού ελέγχου και επεξεργασίας της διαδικασίας διανομής, αυτό μπορεί να χρησιμοποιηθεί στα προγράμματα παραγωγής υψηλής ζήτησης.
Μπορεί εύκολα και γρήγορα να εξετάσει τη μεγάλης ακρίβειας ενθυλάκωση, την πλήρωση, τη σύνδεση, τη συνέλευση και άλλες εφαρμογές των σύνθετων προϊόντων. Χρησιμοποιείται κυρίως στα καταναλωτικά ηλεκτρονικά, καυτή συγκολλητική σύνδεση λειωμένων μετάλλων, underfill, η επιφάνεια τοποθετεί, συσσωρεύει τη συσκευασία, τα φράγματα και την πλήρωση, την ενίσχυση τμημάτων FPC, τα ενισχυμένα υλικά, κ.λπ.
| ακρίβεια προσδιορισμού θέσης | ±0.025mm CPK>1.33 3sigma |
| Επαναλάβετε την ακρίβεια | ±0.02mm CPK>1.33 3Sigma |
| Τρέχοντας ταχύτητα | 800mm/s |
| Μέθοδος κίνησης | Βίδα σερβο μηχανών + υψηλής ακρίβειας |
| Αριθμός αξόνων | XYZ τριαξωνικός |
| Παράμετροι υποστρωμάτων | |
| Μέγιστο μέγεθος του υποστρώματος | 300*280mm |
| Ελάχιστο μέγεθος του υποστρώματος | 50*50mm |
| Πάχος υποστρωμάτων | 0.4~6mm |
| Μέγιστο βάρος υποστρωμάτων | 5 κλ |
| Εκκαθάριση ακρών υποστρωμάτων | 2.5mm |
| Overboard ύψος | 23mm |
| Ύψος μετάδοσης | 900±40mm |
| ταχύτητα μεταφοράς | 1500mm/s (Max) |
| μέθοδος μεταφοράς | Διαδρομή μεταφορών θανάτωσης Τ ή θανάτωσης δύο Ε |
| Τύπος μεταφορέων | Συνηθισμένη ζώνη υγείας ή αντιστατική ζώνη |
| Κατεύθυνση μετάδοσης | Αριστερό στο δικαίωμα, δεξιά προς τα αριστερά ή αριστερά στο αριστερό, δικαίωμα στο δικαίωμα |
| οπτικό σύστημα | |
| Εικονοκύτταρο καμερών | 1.3 εκατομμύριο εικονοκύτταρα |
| οπτικό πεδίο | 6*9mm |
| Πηγή φωτός | Ομοαξονικό φως ή φως δαχτυλιδιών |
| Τύπος σημείου αναφοράς | Σημάδι ή αναγνώριση σωμάτων τσιπ |
| Τύπος καμερών | Ψηφιακή κάμερα |
| θέση | Ο προσδιορισμός θέσης σημείου σημαδιών, μέτρηση σωμάτων, άκρη που βρίσκει τον οδηγό είναι προαιρετικός |
| Παράμετροι διανομής | |
| Συστατικό ύψος | Μέγιστο 30mm επάνω από τον πίνακα και 45mm κάτω από τον πίνακα |
| Αριθμός βαλβίδων | Ενιαία διπλή βαλβίδα βαλβίδων |
| Πλαστικές προδιαγραφές κάδων | Τυποποιημένο 30cc ή 50cc, 300cc ή 50cc 30cc ή 50cc |
| Κτύπημα διανομής | Χ: 300mm, Υ: 500mm το /X: 230mm/Y: 400mm το /X: 230mm, Υ: 400mm |
| Πρότυπο Muji | Κενός καθαρισμός |
| βασικές προϋποθέσεις | |
| Απαίτηση δύναμης | AC220V ±10%50/60HZ |
| Απαιτήσεις συμπιεσμένου αέρα | 4~6kgf/cm2 |
| Κατανάλωση αέρα | Περίπου 5L/min |
| Diamension | 800*850*1435MM |
| Βάρος | 1000KG |
