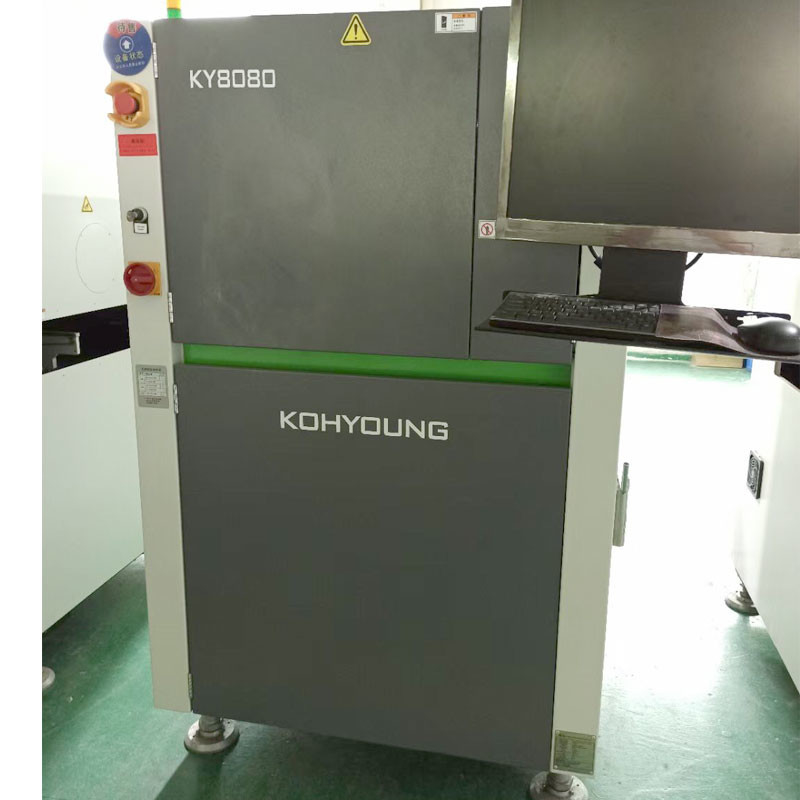

KY8080 σε απευθείας σύνδεση εξοπλισμός επιθεώρησης κολλών ύλης συγκολλήσεως PCB μηχανών επιθεώρησης SMT
KY8080 σε απευθείας σύνδεση SPI, υψηλό - μηχανή επιθεώρησης κολλών ύλης συγκολλήσεως ποιοτικού PCB
3 φορές γρηγορότερος
Κώδικας φραγμών που μπορεί να αναγνωρίσει τους πολλαπλάσιους γρίφους
Κώδικας φραγμών που μπορεί να αναγνωρίσει τους πολλαπλάσιους γρίφους
Βελτιστοποίηση διαδικασίας μέσω τρισδιάστατου SPI + τρισδιάστατη σύνδεση AOI
Με τη δυνατότητα να αντισταθμίσει αυτόματα όταν κάμπτεται ο πίνακας PCB
Ακριβώς μετρήστε την περιοχή της τυπωμένης κόλλας ύλης συγκολλήσεως και υπολογίστε τον όγκο της κόλλας ύλης συγκολλήσεως
Το Γκάο Yong χρησιμοποιεί τις διπλές πηγές φωτός για να λύσει εντελώς το πρόβλημα σκιών
Οποιοδήποτε πρόγραμμα μπορεί να εκδοθεί μέσα σε 10 λεπτά
Μοναδική τεχνολογία SPI που χρησιμοποιεί την τεχνολογία 2D+3D
| Απαραίτητα στοιχεία επιθεώρησης για τρισδιάστατο SPI | |||||
| Απαιτήστε | Λύση | ||||
| Λύστε το πρόβλημα σκιών | Τεχνολογία άρθρου Moore για να αποβάλει τις σκιές & το αμφίδρομο ελαφρύ σύστημα φωτισμού | ||||
| Σε πραγματικό χρόνο αποζημίωση της κάμψης πιάτων (σχέδιο 2D+3D) | • Κάμπτοντας αποζημίωση πινάκων (μαξιλάρι referenceing+Z-που ακολουθεί) | ||||
| Εύκολος να λειτουργήσει | • Η ανανέωση GUI, χρωματίζει την τρισδιάστατη εικόνα | ||||
| Ξένη ανίχνευση σωμάτων | • τρισδιάστατη ξένη λειτουργία ανίχνευσης σωμάτων (προαιρετική) | ||||
| Στοιχεία δοκιμής | Στοιχεία δοκιμής | • Όγκος, περιοχή, ρύθμιση, όφσετ, γεφύρωμα, μορφή, coplanarity | |||
| Κακός τύπος | • Ελλείπουσα εκτύπωση, περισσότερος κασσίτερος, λιγότερος κασσίτερος, ακόμη και κασσίτερος, κακή μορφή, όφσετ, coplanarity | ||||
| Απόδοση ανίχνευσης | Ψήφισμα καμερών | 15μm | 20μm | 25μm | |
| FOV/size | 30×30mm (ίντσα 1.18×1.18) | 40×40mm (ίντσα 1.57×1.57) | 50×50mm (ίντσα 1.97×1.97) | ||
| Πλήρης τρισδιάστατη ταχύτητα επιθεώρησης | 22.556.1cm ² /s (η ταχύτητα επιθεώρησης ποικίλλει με το PCB και τους όρους επιθεώρησης). | ||||
| Ελάχιστη πίσσα κολλών ύλης συγκολλήσεως | 100μm (3,94 mils) | 150μm (5,91 mils) | 200μm (7,87 mils) | ||
| κάμερα | • κάμερα 4 megapixel | ||||
| φωτισμός | • IR-RGB οδηγήσεων (επιλογή) | ||||
| Ψήφισμα άξονα Ζ | 0.37μm | ||||
| Υψηλή ακρίβεια (ενότητα διορθώσεων) | 1μm | ||||
| ικανότητα 01005 ανίχνευσης | <10% σε 6 Ó | ||||
| Διαμέτρημα R&R (ανοχή ±50%) | |||||
| Μέγιστο μέγεθος ανίχνευσης | 10×10mm | ||||
| Μέγιστο ύψος ανίχνευσης | • 400μm (επιλογή 2mm) | 0.39×0.39inch | |||
| Ελάχιστη πίσσα εδάφους | • 100μm (ύψος κολλών ύλης συγκολλήσεως 150μm) | 15.75mils (选项 78,74 mils) | |||
| Αντιστοιχία στα διάφορα υποστρώματα χρώματος | • Μπορέστε | 3,94 mils (5.91mils 锡膏高度) | |||
| Αλληλογραφία υποστρωμάτων | Ρύθμιση πλάτους διαδρομής | • αυτόματος | |||
| Καθορίζοντας μέθοδος διαδρομής | • Σταθερή μπροστινή ράγα/σταθερή οπίσθια ράγα (που καθορίζεται στην αποστολή) | ||||
| λογισμικό | Υποστηριγμένο σχήμα εισαγωγής | • Στοιχεία Gerber (274X, 274D), ODB++ (επιλογή) | |||
| Λογισμικό προγραμματισμού | • ePM-SPI | ||||
| Στατιστικά εργαλεία διαχείρισης | SPC συν: | ||||
| Ιστόγραμμο, Χ-bar&R-διάγραμμα, Χ-bar&S-διάγραμμα, Cp&Cpk, %Gage R&R | |||||
| Σε πραγματικό χρόνο επίδειξη SPC&Multiple | |||||
| Συναγερμός SPC | |||||
| Μακρινό σύστημα παρακολούθησης KSMART | |||||
| Ευκολία της λειτουργίας | • Παράγετε τη βιβλιοθήκη σύμφωνα με το συστατικό μέγεθος για να θέσετε τους όρους επιθεώρησης | ||||
| KYCal: Αυτόματα βαθμολογήστε τη κάμερα/το φωτισμό/το ύψος | |||||
| λειτουργικό σύστημα | • Παράθυρα 7 τελευταίος εξηντατετράμπιτος | ||||
| Πρόσθετος | •1D&2D πρακτικός αναγνώστης γραμμωτών κωδίκων | •Στόχος βαθμολόγησης Standrad | |||
| Λύσεις | |||||
Χαρακτηριστικά γνωρίσματα προϊόντων
τρισδιάστατη επιθεώρηση κολλών ύλης συγκολλήσεως (διπλός φωτισμός)
Μεγάλη ταχύτητα και αποδοτική βελτιστοποίηση τρισδιάστατο SPI γραμμών παραγωγής
Δύο καναλιών φωτισμός χρήσης για να λύσει το πρόβλημα σκιών
Προκειμένου να εξασφαλιστεί η γρήγορη διαδικασία εκτύπωσης των περιπτώσεων, είναι βασικά εξοπλισμένο με εύκολα UI και το SPC συν τα προγράμματα
Το Μ, Λ, XL πρότυπα και τα διπλά συστήματα παρόδων είναι διαθέσιμα.
Πιστοποίηση:
Αποστολή και παράδοση:
Τα προϊόντα μας πωλούνται σε όλο τον κόσμο. Μπορείτε να είστε σίγουροι για ολόκληρη τη διαδικασία των προϊόντων μας.
