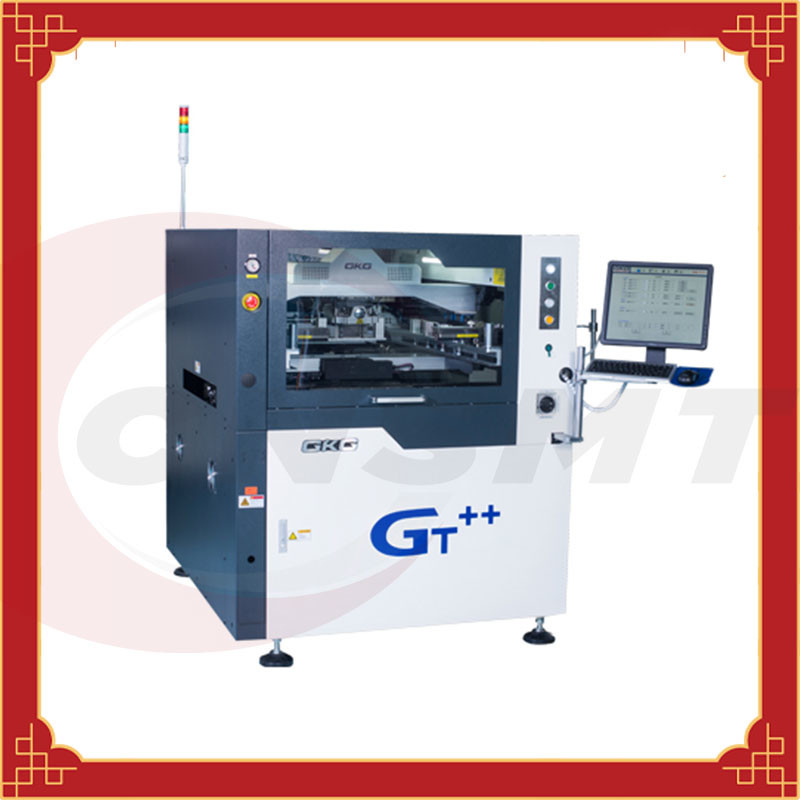

Εκτυπωτής αυτόματο 3KW 60Hz διάτρητων κολλών ύλης συγκολλήσεως GKG GT++ SMT
GKG GT++, πλήρης αυτόματος εκτυπωτής υψηλών σημείων SMT, αυτόματη μηχανή εκτύπωσης κολλών ύλης συγκολλήσεως
| πρότυπο | GT++ |
| Μέγεθος πλαισίων οθόνης | 470×370737×737mm |
| Μέγεθος υποστρωμάτων | 50×50510×510mm |
| Πάχος υποστρωμάτων | 0.46mm |
| Βάρος υποστρωμάτων | 5Kg |
| Εκκαθάριση ακρών υποστρωμάτων | 2.5mm |
| Ύψος μετάδοσης | 23mm |
| Ύψος μετάδοσης | 900±40mm |
| Ταχύτητα μεταφορών | 1500mm/S (MAX) έλεγχος λογισμικού (ταχύτητα διευθετήσιμη) |
| Μέθοδος παράδοσης | Ενός κομματιού ράγα μεταφορών |
| Μέθοδος υποστήριξης υποστρωμάτων | Μαγνητικός φραγμός δακτυληθρών/περιγράμματος/αυτόματα διευθετήσιμη πλατφόρμα ανύψωσης |
| Μέθοδος στερέωσης υποστρωμάτων | Αυτόματος τηλεσκοπικός ανώτερος που πιέζει/εύκαμπτος που στερεώνει/κενός λειτουργία αναρρόφησης |
| Απελευθέρωση εκτύπωσης | 020mm |
| Τρόπος εκτύπωσης | Ενιαία ή διπλή εκτύπωση ελαστικών μάκτρων |
| Τύπος μεταλλουργικών ξυστρών | Λαστιχένιο ελαστικό μάκτρο/ακριβώς ελαστικό μάκτρο (γωνία 45°/55°/60°) |
| Ταχύτητα μεταλλουργικών ξυστρών | 6-200mm/sec |
| Πίεση εκτύπωσης | 0.5-10Kg |
| Μέθοδος καθαρισμού | Καθαρίζοντας σύστημα σταλαγματιάς/μπρος-πίσω καθαρισμός/στεγνοί και υγροί κενοί τρεις τρόποι |
| Οπτικό πεδίο | 10×8mm |
| Τύπος σημείου αναφοράς | Τυποποιημένο σημείο αναφοράς/μαξιλάρι/άνοιγμα |
| Τύπος καμερών | Πάνω-κάτω το σύστημα εικόνας απεικόνισης/τη ψηφιακή κάμερα/το γεωμετρικό ταιριάζοντας με προσδιορισμό θέσης |
| Ακρίβεια και επανάληψη ευθυγράμμισης συστημάτων | ± το 12.5um@6 σ, CPK≥2.0 |
| Πραγματική επανάληψη εκτύπωσης κολλών ύλης συγκολλήσεως | ± το 18um@6 σ, CPK≥2.0 |
| Κύκλος εκτύπωσης | <7.5sec |
| Απαίτηση δύναμης | AC220V±10%, 50/60Hz, 3KW |
| Απαιτήσεις συμπιεσμένου αέρα | 46Kgf/cm ² |
| Κατανάλωση αέρα | Περίπου 5L/min |
| Θερμοκρασία εργασίας | ﹣ 20℃~﹢45℃ |
| Υγρασία εργασιακών περιβαλλόντων | 30%~60% |
| Διαστάσεις (αποκλείοντας τα φω'τα τρεις-χρώματος) | L1240×W1410×H1500 (χιλ.) |
| βάρος | Περίπου 1100Kg |
Η τυποποιημένη εισαγωγή λειτουργίας της αυτόματης μηχανής εκτύπωσης κολλών ύλης συγκολλήσεως gkg-GT++:
1. Καθαρίζοντας σύστημα σταλαγματιάς
Η στάζοντας καθαρίζοντας δομή μπορεί αποτελεσματικά να αποτρέψει το μερικό solvent-free σκούπισμα που προκαλείται με τη σύνδεση του διαλυτικού σωλήνα.
2. Ολοκαίνουργιο σχέδιο δομών μεταλλουργικών ξυστρών
Η νέα δομή μεταλλουργικών ξυστρών της ράγας φωτογραφικών διαφανειών και του κυλίνδρου βελτιώνει τη σταθερότητα λειτουργίας και παρατείνει τη ζωή υπηρεσιών.
3. Τοποθετώντας σύστημα ραγών οδηγών
Διεθνή διπλώματα ευρεσιτεχνίας εφευρέσεων προτύπων χρήσης. Αποσπάσιμο, προγραμματίσημο εύκαμπτων δευτερευουσών PCBs συσκευών σφιγκτηρών στρεβλωμένη και παραμορφωμένη, για τους μαλακούς πίνακες, μοναδική κορυφή που ισιώνει, μέσω του προγραμματισμού λογισμικού, μπορεί αυτόματα να επεκταθεί και να συμβληθεί, χωρίς επιρροή του πάχους του κασσίτερου.
4. Σύστημα ψηφιακών κάμερα CCD
Το νέες οπτικές φως και η υψηλός-φωτεινότητα δαχτυλιδιών πορειών σύστημα-ομοιόμορφες που το ομοαξονικό φως, που συνδέεται με τη λειτουργία φωτεινότητας που μπορεί να ρυθμιστεί steplessly, θεμάτων σημαδιών θίγει όλων των τύπων μπορούν να αναγνωριστούν καλά (συμπεριλαμβανομένων των ανώμαλων σημείων σημαδιών) για να προσαρμοστούν στον κασσίτερο επένδυσης, χαλκός-που καλύπτονται, επίχρυσος, επικασσιτερωμένος, FPC και άλλους τύπους PCBs στα διαφορετικά χρώματα.
5. Μεγάλης ακρίβειας πλατφόρμα ανύψωσης ρύθμισης πάχους PCB
Η δομή είναι συμπαγής και αξιόπιστη, η ανύψωση είναι σταθερή, το λογισμικό ύψους βελόνων ΚΑΡΦΙΤΣΩΝ ρυθμίζεται αυτόματα, και η θέση και το ύψος των πινάκων PCB των διαφορετικών παχών μπορούν να ρυθμιστούν ακριβώς.
6. Ολοκαίνουργια πολυσύνθετη διεπαφή
Συνοπτικός και εύκολος να λειτουργήσει. Σε πραγματικό χρόνο λειτουργία τηλεχειρισμού θερμοκρασίας.
Προαιρετική λειτουργία της αυτόματης μηχανής εκτύπωσης κολλών ύλης συγκολλήσεως gkg-GT++:
1. Αυτόματη λειτουργία κονσερβοποίησης μπουκάλι-τύπων και ανίχνευσης κολλών ύλης συγκολλήσεως
Η κινητή αυτόματη κόλλα ύλης συγκολλήσεως προστίθεται για να εξασφαλίσει την ποιότητα της κόλλας ύλης συγκολλήσεως και το ποσό κόλλας ύλης συγκολλήσεως στο διάτρητο, ώστε να εξασφαλιστεί η ποιότητα εκτύπωσης του πελάτη και να αυξηθεί η παραγωγικότητα.
2. Αυτόματο σύστημα διανομής
Σύμφωνα με τις διαφορετικές απαιτήσεις διαδικασίας εκτύπωσης, μετά από την εκτύπωση, ο πίνακας PCB μπορεί να διανέμει ακριβώς, να κονσερβοποιηθεί, να ευθυγραμμιστεί, να γεμίσουν και άλλες διαδικασίες συγχρόνως, το κεφάλι διανομής είναι επίσης εξοπλισμένο με μια λειτουργία θέρμανσης, που μπορεί να χρησιμοποιηθεί σε μια χαμηλότερη περιβαλλοντική θερμοκρασία όταν θερμαίνεται η κόλλα, η ρευστότητα της κόλλας βελτιώνεται.
3. Σύνδεση SPI
Συνδεμένος με SPI για να διαμορφώσει ένα κλειστό σύστημα βρόχων. Μετά από να λάβει ανατροφοδοτήστε τις πληροφορίες της φτωχής εκτύπωσης SPI, η μηχανή θα ρυθμίσει αυτόματα σύμφωνα με το SPI ανατροφοδοτεί το όφσετ. Το X-$L*Y όφσετ κατεύθυνσης μπορεί να ρυθμιστεί αυτόματα σε 3PCS, και το διάτρητο θα καθαριστεί για να βελτιώσει την εκτύπωση. Η ποιότητα και η αποτελεσματικότητα παραγωγής αποτελούν μια πλήρη εκτύπωση ανατροφοδοτούν το σύστημα.
4. Λειτουργία ανίχνευσης πλέγματος χάλυβα
Με την εκτέλεση της αποζημίωσης πηγής φωτός στο διάτρητο και τη χρησιμοποίηση CCD για να ελέγξει το πλέγμα του διάτρητου σε πραγματικό - ο χρόνος, αυτό μπορεί γρήγορα να ανιχνεύσει και να κρίνει εάν το διάτρητο εμποδίζεται μετά από να καθαρίσει, και εκτελεί τον αυτόματο καθαρισμό. Αυτό είναι ένα είδος 2$ας επιθεώρησης των πινάκων PCB. προσθετικό.
5. Οδήγηση της συμβατότητας της βιομηχανίας 4,0
Με αυτόματα να φορτώσει ή η θέση και τις παραμέτρους μηχανών, παρέχει μια ισχυρή εγγύηση για τη βιομηχανική ευφυή παραγωγή 4,0 των πελατών. Μπορεί να πραγματοποιήσει τη συνεχή σύνδεση με το σύστημα MES του πελάτη, και να πραγματοποιήσει την υψηλή ανιχνευσιμότητα του προϊόντος η ευφυής συντήρηση εξοπλισμού διαχείρισης και ελέγχου, σύμφωνα με την επιτόπια διαχείριση, πραγματοποιεί τη μόνος-κατανομή των δικαιωμάτων χρήσης όλων των επιπέδων προσωπικού εφαρμοσμένης μηχανικής.
6. BTB
Η διπλή διαδρομή φέρνει δύο φορές την απόδοση: οι δύο συσκευές μπορούν να ελεγχθούν χωριστά, όπως το τρέξιμο των διαφορετικών προϊόντων σε κάθε διαδρομή οι δύο συσκευές μπορούν να χωριστούν πάλι ανά πάσα στιγμή
