Hanwha Samsung SM482 ΣΥΝ τη γραμμή παραγωγής SMT Smd αντιστατική
Γραμμή της Samsung/συνελεύσεων Hanwha SM482/PLUS SMT
Η γραμμή της Samsung/συνελεύσεων Hanwha SM482/PLUS SMT είναι μια γραμμή παραγωγής υψηλής ταχύτητας smt, και παρέχουμε τη νέα και χρησιμοποιημένη επιλογή SMT σας Samsung sm482 και τοποθετούμε τη γραμμή συνελεύσεων μηχανών.
Και οι νέες και χρησιμοποιημένες μηχανές λειτουργούν καλά, και ο εκτυπωτής κολλών ύλης συγκολλήσεως είναι αυτόματος εκτυπωτής, πλήρεις αυτόματοι εκτυπωτές διάτρητων εμπορικών σημάτων της Κίνας, έχουμε επίσης τον εκτυπωτή εμπορικών σημάτων DEK MPM foreigh για σας, ο φούρνος επανακυκλοφορίας είναι ολοκαίνουργίος μας, πρέπει επίσης heller και άλλα εμπορικά σήματα για σας να επιλέξει.
Ανάλυση λύσης προγραμματισμού εργαστηρίων γραμμών παραγωγής SMT
Οι απαιτήσεις εργαστηρίων θεωρούνται για να καλύψουν τις ακόλουθες απαιτήσεις:
α, αντιστατικές απαιτήσεις στο έδαφος, (το εποξικό πάτωμα είναι ακόμα PVC, ελέγχει τις πληροφορίες οι ίδιοι, το PVC είναι ομορφότερο και ανθεκτικό)
β. Θεωρήστε το έδαφος τις μεταφέρουσες απαιτήσεις σύμφωνα με τις απαιτήσεις εξοπλισμού (πρώτιστα ο εξοπλισμός εκτύπωσης κολλών ύλης συγκολλήσεως, ρωτά τους κατασκευαστές εξοπλισμού και τους αρμόδιους για το σχεδιασμό εγκαταστάσεων)
γ. ικανοποιώ με τις απαιτήσεις του ελέγχου θερμοκρασίας και υγρασίας στο εργαστήριο SMT, το ανώτατο όριο μπορεί να αντιμετωπιστεί αναλόγως για να μειώσει το κόστος του δροσίζοντας αέρα. (γενικά 3,0 μ, δίνουν προσοχή εάν η αποθήκη εμπορευμάτων είναι σε ζήτηση)
Δ. Η ζήτηση δύναμης/φυσικού αερίου του εξοπλισμού (αέρας/άζωτο), της επεξεργασίας αερίου αποβλήτων, κ.λπ. Και πρώτες ύλες σωληνώσεων/κατεύθυνση. Διάστημα επιφύλαξης, απαιτήσεις εξαερισμού εξοπλισμού κ.λπ.
ε. Για να καλύψει τις απαιτήσεις φωτισμού, εάν για να χρησιμοποιήσει τους λαμπτήρες εξοικονόμησης ενέργειας, όπως T5 αντί T8. Τουλάχιστον 300LUX
φ. απαιτήσεις πυρόσβεσης, πρέπει να υπάρξουν διαμερίσματα, να εξετάσουν την πυρόσβεση.
2. Προγραμματισμένος εξοπλισμός γραμμών παραγωγής SMT

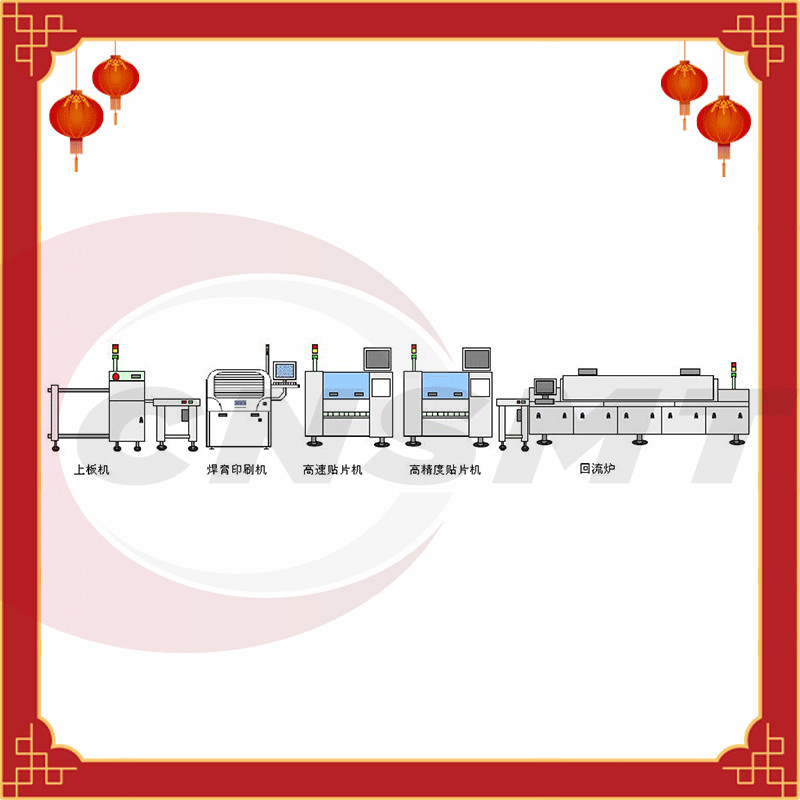

Το σχέδιο είναι να εγκατασταθούν πρόσφατα δύο ίδιες γραμμές παραγωγής SMT, που συμπληρώνουν: εκτυπωτής κολλών ύλης συγκολλήσεως/μηχανή τοποθέτησης/φούρνος επανακυκλοφορίας.
Το μέγιστο πλάτος του εξοπλισμού στη γραμμή παραγωγής είναι 2,0 μέτρα, και το συνολικό μήκος όλου του εξοπλισμού είναι 17 μέτρα. Εξετάστε τον επόμενο προγραμματισμό και προσθέστε μια γραμμή παραγωγής (ο εξοπλισμός σωμάτων γραμμών είναι παρόμοιος).
ο εξοπλισμός α. SMT πρέπει να αποφύγει τους ορθοστάτες και να διατηρήσει ένα ορισμένο διάστημα από τους. Το διάστημα είναι για τον εξοπλισμό να περάσει μέσω τουλάχιστον ενός αυτοκινήτου τροφοδοτών αφότου φορτώνεται με τα υλικά
β. Το εξωτερικό πλαίσιο του εξοπλισμού SMT πρέπει να διακριθεί με το ζέβες πέρασμα. Η απόσταση μεταξύ του ζέβους περάσματος και του εξοπλισμού είναι ότι ο εξοπλισμός θα επεκτείνει περισσότερα από 50 εκατ. αφότου φορτώνεται ο εξοπλισμός με τα υλικά
γ. Η καλύτερη απόσταση μεταξύ των δύο γραμμών παραγωγής είναι 1,2 μέτρα ή περισσότερος μεταξύ των εξωτερικών πλαισίων
Δ. Μια περιοχή επιθεώρησης και επισκευής προγραμματίζεται γενικά στο τέλος της γραμμής, και οι ποιοτικοί επιθεωρητές μπορούν να διευθύνουν τις τυχαίες επιθεωρήσεις στο τέλος της γραμμής.
Με βάση τις ανωτέρω εκτιμήσεις, το μήκος κάθε γραμμής παραγωγής πρέπει να είναι τουλάχιστον 17 μέτρα (ανεξάρτητα από τον όρο του επικεφαλής διαδρόμου γραμμών και της kanban περιοχής τελών γραμμών), και το πλάτος πρέπει να είναι περισσότερα από 3 μέτρα (η μηχανή τοποθέτησης έχει τα two-sided υλικά).
Samsung το /HANWHA SM482 συν τις προδιαγραφές μηχανών επιλογών και θέσεων ΕΠΙΛΟΓΏΝ:
Hanwha Mounter SM482 συν
Μέγεθος PCB: 460 (L) X400 (W)
Το μικρότερο στοιχείο: 01005 ~ 55mm (Χ 15mm)
Σταθμός Feida: 120ea/112ea
Τοποθετώντας ταχύτητα: 30.000 CPH
Επισκόπηση προϊόντων: Μηχανή SM482 τοποθέτησης Hanwha συν, μέγεθος PCB: 460 (L) X400 (W), μικρότερο συστατικό: 01005 ~ 55mm (Χ 15mm), σταθμός τροφοδοτών: 120ea/112ea, ταχύτητα τοποθέτησης: 30.000 CPH, βάρος: 1600KG.
Εκτυπωτές διάτρητων υψηλής ταχύτητας SMT:
CNSMT-A5 ΠΡΌΤΥΠΟ
Εξανθρωπισμένο σχέδιο
●Ευρεία σειρά εφαρμογής και ισχυρή μεταβλητότητα
●Μοναδικό αυτόματο καθαρίζοντας σύστημα τύπων ψεκασμού
●Εξοικονόμηση ενέργειας που σκουπίζει και που σώζει τη δομή εγγράφου
●Μοναδικό σύστημα επεξεργασίας εικόνας
●Ευφυής τρόπος παραγωγής εκτύπωσης
●Σειρά εκτύπωσης: 400*340mm/510*340mm
●Υιοθετήστε τη διεθνή καθολική πλατφόρμα συνδέσμων UVW τριαξωνικός
●Μέγεθος μηχανών: 1220X1355X1500mm
●Επιλογές μηχανών: η δυναμική κονσερβοποίησης functionautomatic διάτρητων τρυπών φραξίματος πίεση functionsqueegee διανομής κόλλας ανίχνευσης functionautomatic ανατροφοδοτεί τη σε απευθείας σύνδεση functionautomatic θερμοκρασία functionauto MSE/SPI και τη λειτουργία υγρασίας
Υψηλός - φούρνος TSM800 επανακυκλοφορίας εμπορικών σημάτων CNSMT της ποιοτικής Κίνας
| Πρότυπο | Tsm-0802/ds-800 | Tsm-1003/ds-1000 | Tsm-1204/ds-1200 | Tsm-0802d/ds-800D | Tsm-1003d/ds-1000D | Tsm-1204d/ds-1200D |
| Tsm-0802-ν | Tsm-1003-ν | Tsm-1204-ν | Tsm-0802d-ν | Tsm-1003d-ν | Tsm-1204d-ν | |
| Tsm-0802-Χ | Tsm-1003-Χ | Tsm-1204-Χ | Tsm-0802d-Χ | Tsm-1003d-Χ | Tsm-1204d-Χ | |
| Tsm-0802-NX | Tsm-1003-NX | Tsm-1204-NX | Tsm-0802d-NX | Tsm-1003d-NX | Tsm-1204d-NX | |
| Προδιαγραφή μηχανών | ||||||
| Μέγεθος: L*W*H | 5250*1420*1520 | 6570*1420*1520 | 7735*1420*1520 | 5250*1635*1520 | 6570*15201635* | 7735*1635*1520 |
| Βάρος (κλ) | 2650/2950 | 2850/3150 | 3050/3350 | 2950/3250 | 3150/3450 | 3350/3650 |
| Ζώνη θερμοκρασίας | Τοπ 8.Bottom 8 length3070 | Τοπ 10.Bottom 10 length3890 | Τοπ 12.Bottom 12/μήκος 4650 | Τοπ 8.Bottom 8 μήκος 3070 | Top 10. Κατώτατο σημείο 10 μήκος 3890 | Τοπ 12.Bottom 12/length4650 |
| Αριθμός κρύων ζωνών | Tbp2. Κατώτατο σημείο 0/ | Top3.BottomO/ | Top4.BottomO/ | Top2.BottomO/ | Top3. Κατώτατο σημείο. / | Top4.BottomO/Top4.Bottom4 |
| TOP2. Κατώτατο σημείο 2 | Top3. Κατώτατα σημεία | Top4.Bottom4 | Top2. Κατώτατο σημείο 2 | 1bp3. Κατώτατα σημεία | ||
| Ζώνη θέρμανσης που αποκαθιστά τη δομή πιάτων | Παχύ πιάτο αργιλίου | |||||
| Μέθοδος ψύξης | Αερόψυξη θερμοκηπίων/κρύο watercooling | |||||
| Σύστημα ελέγχου | ||||||
| Απαίτηση δύναμης | 30 380V 50Hz | |||||
| Συνολική δύναμη | 64KW/67KW | 80KW/83KW | 93KW/97KW | 64KW/67KW | 80KW/83KW | 93KW/97KW |
| Ξεκίνημα, κανονική λειτουργούσα δύναμη | 30KW 9KW | 36KW 10KW | 40KW 11KW | 30KW 11KW | 36KW 12.5KW | 40KW 14KW |
| 32KW 10KW | 38KW 11KW | 42KW 12KW | 32KW 12KW | 35KW 13.5KW | 42KW 15KW | |
| Χρόνος θέρμανσης | Περίπου 25Min | |||||
| Ακρίβεια θερμοκρασίας | ±1°C | |||||
| Μέθοδος ελέγχου θερμοκρασίας | Έλεγχος κλειστών βρόγχων PID + κίνηση SSR | |||||
| Διαφορά θερμοκρασίας PCBLateral | ±1.5 °C | |||||
| Αποθήκευση παραμέτρου διαδικασίας | Αυτόματα εκτός από τις διάφορες διαδικασίες και το συναγερμό καταγράφει + χειρωνακτική λειτουργία για να σώσει τις διάφορες τοποθετήσεις παραμέτρου διαδικασίας | |||||
| Ανώμαλος συναγερμός | Η τυποποιημένη απόκλιση θερμοκρασίας, η απόκλιση ταχύτητας και ο κλιματισμός σφάλλουν, υγιής και ελαφρύς συναγερμός της διακοπής ρεύματος κεντρικών αγωγών | |||||
| Από το συναγερμό πινάκων | Τυποποιημένη off-board λειτουργία συναγερμών | |||||
| Σύστημα μεταφορών | ||||||
| Δομή ραγών | Γενικός δύο σταδίων | |||||
| Δομή αλυσίδων | 35B ενιαία πόρπη με τη νικέλινη αλυσίδα χάλυβα μαγγάνιου πλευρών και καρφιτσών | |||||
| Μέγιστο πλάτος πιάτων | 400mm (προαιρετικά 610mm) | 2280mm (προαιρετικά 2300mm) | ||||
| Σειρά ρύθμισης πλάτους ραγών | 50400mm (προαιρετικά 50610mm) | 50280mm (προαιρετικά 50300mm) | ||||
| Κατεύθυνση μεταφορών | Lto Ρ προαιρετικό Ρ στο Λ) | |||||
| Σταθερή ράγα μορφή | Μέτωπο σταθερό, προαιρετικό οπίσθιο τμήμα σταθερό | Η Νο 1 ράγα και η Νο 4 ράγα καθορίζονται, προαιρετικές άλλες δύο ράγες μπορούν να καθοριστούν. | ||||
| Ταχύτητα μεταφορών | 400 〜 2000mm/min | |||||
| Ύψος πιάτων μεταφορών | 900±15mm | |||||
| Αυτόματο σύστημα λίπανσης | Τυποποιημένη αυτόματη πλήρωση λιπαντικών και χειρωνακτική γεμίζοντας λειτουργία | |||||
| Σύστημα αζώτου | ||||||
| Κατανάλωση αζώτου | 20-25m3/ το hr@300-1000ppm | 25-30m3/h το r@300-10OOppm | ||||
Πληροφορίες επιχείρησης
CNSMT είναι ο κύριος κατασκευαστής και supplieir για τις μηχανές και τη λύση SMT με πάνω από την εμπειρία 10 ετών στην Κίνα. Και μπορούμε επίσης να κάνουμε OEM&ODM για τους εμπόρους SMT, έχουμε απέραντο των πηγών στον τομέα SMT, ακόμη και χρειάζεστε τους χρησιμοποιημένους ή νέους εξοπλισμούς SMT ή άλλα μέρη, μπορούμε να σας βοηθήσουμε να πάρετε την καλύτερη ποιότητα και τις ανταγωνιστικές μηχανές δαπανών.
Τι μπορούμε να κάνουμε για σας:
※ Έχουμε το εργοστάσιό μας να κάνει τους εξοπλισμούς και τις συσκευές SMT
※ Έχουμε μια επαγγελματική ομάδα μηχανικών technich για τις μηχανές προϊόντων
※ Μπορούμε να προσαρμόσουμε την ποικιλία των μηχανών SMT για σας που χορηγείτε τις απαιτήσεις σας
※ Αγοράζουμε και πωλούμε τους χρησιμοποιημένους και νέους εξοπλισμούς SMT σε όλο τον κόσμο
※ Σας παρέχουμε πλήρεις μηχανές και εξαγωγή γραμμών SMT παγκοσμίως
※ Γίνοντας ο πιό αξιόπιστος κινεζικός συνεργάτης για σας.
FAQ:
1. Είστε εργοστάσιο;
Ναι, είμαστε εστίαση προμηθευτών εργοστασίων στον έλεγχο υγρασίας για 14 έτη.
2. Μπορείτε να στείλετε μήνυμα με το ηλεκτρονικό ταχυδρομείο τον κατάλογο;
Ναι, μπορούμε να σας στείλουμε με ηλεκτρονικό ταχυδρομείο με ολόκληρο τον κατάλογο.
3. Πώς να διατάξει on-line;
Επιβεβαιώστε το προϊόν (ποσότητα, τιμή, πληρωμή, που στέλνουν κ.λπ.)-αναμονή το ηλεκτρονικό ταχυδρομείο -επιβεβαιώστε τη διαταγή-κάνετε την αρχική πληρωμή-η παραγωγή τελειώνει-κάνετε την πληρωμή ισορροπίας-ναυτιλία
* χτυπήστε για να μάθετε για την εμπορική διαβεβαίωση
4. Τι γίνεται με τον τρόπο πληρωμής;
30% κατάθεση, ισορροπία που πληρώνεται πριν από την παράδοση -- ποσό > USD5,000
100% κατάθεση -- ποσό < USD5="">
5. Ποιος είναι ο στέλνοντας τρόπος και ο συγχρονισμός;
Προτείνουμε να στείλουμε θαλασσίως για να φτάσουμε το φτηνότερο ποσοστό, ημερομηνία ταξιδιών στην Αμερική περίπου 30~40 ημέρες, στην Ευρώπη 25~30 ημέρες, στην Ασία και Austrilia 7~15 ημέρες. Χτυπήστε εδώ για να πάρετε τον ακριβή συγχρονισμό.
6. Ποιο είναι το στοιχείο εξουσιοδότησης;
Ο χρόνος εξουσιοδότησης είναι κανονικά 12 μήνες, εάν θέλετε να παρατείνετε το χρόνο εξουσιοδότησης σε 24 μήνες, η αξία θα είναι 10% περισσότερο της διαταγής σας.
7. Μπορώ να επισκεφτώ το εργοστάσιό σας;
Ναι βέβαιος, ευπρόσδεκτος να επισκεφτεί το εργοστάσιό μας για να πάρει περισσότερο κέρδος.
8. Πώς να έρθει σε επαφή με με το εργοστάσιό σας;
Αποστείλετε την έρευνα κάτω από τη μορφή ή στείλετε το ταχυδρομείο ή την κλήση για να επιλέξετε τον τρόπο σας. Χτυπήστε εδώ
9. Μπορείτε να προσαρμόσετε το προϊόν;
Ναι, μπορούμε να προσαρμόσουμε οποιαδήποτε προϊόντα σύμφωνα με τις απαιτήσεις του πελάτη.
10. Ποιους όρους πληρωμής κάνετε;
PayPal, δυτική ένωση, T/T, (πληρωμή 100% εκ των προτέρων.)
11. Ποια αποστολή είναι διαθέσιμη;
Θαλασσίως, αεροπορικώς, από σαφή ή ως απαίτησή σας.
12. Ποια χώρα εσείς έχει εξαχθεί;
Εξ:άγω σε πολλές χώρες, όλος σε όλο τον κόσμο, όπως τη Μαλαισία, το Βιετνάμ, την Ταϊλάνδη, τις Ηνωμένες Πολιτείες, τη Γαλλία, την Ισπανία, το Μεξικό, το Ντουμπάι, την Ιαπωνία, την Κορέα, τη Γερμανία, Porland κ.λπ.
Τα προϊόντα μας πωλούνται σε όλο τον κόσμο. Μπορείτε να είστε σίγουροι για ολόκληρη τη διαδικασία των προϊόντων μας.
