Ζώνη μεταφορέων γραμμών συνελεύσεων της Samsung HANWHA SMD 0.65MPa για την εγχώρια συσκευή

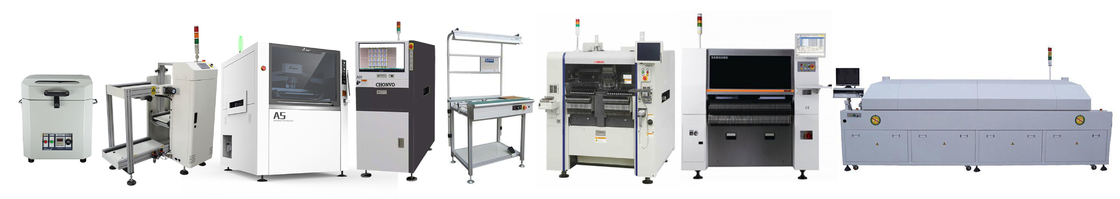

Γραμμή συνελεύσεων της Samsung το /HANWHA SMT
Η γραμμή συνελεύσεων της Samsung το /HANWHA SMT είναι μια από τις δημοφιλέστερες μηχανές smt, CPH από 40000 έως 200000 εξαρτάται με το αίτημά σας, και τον προϋπολογισμό σας.
CNSMT παρέχει σε σας όλα τα επίπεδα των μηχανών γραμμών συνελεύσεων της Samsung το /HANWHA smt στην Κίνα, την ανταγωνιστική αξία και την καλή υπηρεσία σας.
Προδιαγραφές μηχανών επιλογών και θέσεων ΕΠΙΛΟΓΩΝ της Samsung το /HANWHA:
Η μηχανή τοποθέτησης μηχανών SM471plus/SM481plus/SM482plus/DECAN τοποθέτησης Hanwha μηχανών τοποθέτησης HANWHA είναι κατάλληλη για:
1. Βιομηχανία εγχώριων συσκευών: κλιματιστικά μηχανήματα, ψυγεία, πλυντήρια, θερμοσίφωνες, κουζίνες επαγωγής, κ.λπ.
2. Αυτοκινητική βιομηχανία: αυτοκινητικό όργανο, αυτοκινητική παροχή ηλεκτρικού ρεύματος, αυτοκινητική ακουστική, αυτοκινητική πηγή φωτός, κ.λπ.
3. Βιομηχανία οδηγήσεων: Λαμπτήρες οδηγήσεων, εσωτερικές συσκευές φωτισμού, υπαίθριες συσκευές φωτισμού, βιομηχανικός φωτισμός, κ.λπ.
4. Καταναλωτικά ηλεκτρονικά: κινητά τηλέφωνα, σημειωματάρια, PC, κινητές παροχές ηλεκτρικού ρεύματος, πίνακες προστασίας μπαταριών, έξυπνες φορετές συσκευές, έξυπνα σπίτια, κ.λπ.
5. Όλες οι άλλες ηλεκτρονικές κατηγορίες
HANWHA Mounter Hanwha Mounter SM481plus
Προσδιορισμός θέσης: πετώντας κάμερα + σταθερή κάμερα (προαιρετική)
Τοποθετώντας αριθμός άξονα: 10 cantilever άξονα x1
Τοποθετώντας ταχύτητα: 40.000 CPH (καλύτερος όρος)
Αντίστοιχα συστατικά:
01005 ~ 42mm (Χ 15mm)
Μέγεθος PCB (χιλ.):
460 (L) X400 (W) 510 (L) Χ 460 (W) (επιλογή)
610 (L) Χ 510 (W) (επιλογή) 740 (L) Χ 460 (W) (επιλογή)
Πάχος PCB: 0.384.2mm
Αριθμός τροφοδοτών (πρότυπα 8mm): 120ea/112ea
Κατανάλωση ενέργειας:
Παροχή ηλεκτρικού ρεύματος AC200/208/220/240/380/415V (50/60HZ, 3Phase)
Max.4.7kva
Κατανάλωση 0.5-0.7MPa (5-7kgf/cm2) 160N/min αέρα
Διαστάσεις: 1,650 (L) Χ 1.680 (D) Χ 1.530 (Χ)
Βάρος: περίπου 1655kg
Εκτυπωτές διάτρητων υψηλής ταχύτητας SMT:
CNSMT-ASE ΠΡΌΤΥΠΟ
|
Αυτόματες προδιαγραφές μηχανών εκτυπωτών κολλών ύλης συγκολλήσεως: |
|
Πρότυπο Ase |
|
Ελάχιστο μέγεθος 370X370mm πλαισίων οθόνης |
|
Ανώτατο μέγεθος 737X737mm |
|
Πάχος 25~40mm |
|
Ελάχιστο μέγεθος 50X50mm PCB |
|
Ανώτατο μέγεθος 400X340mm PCB |
|
Πάχος 0.4~6mm PCB |
|
Warpage <1% PCB Warpage |
|
Ύψος 900±40mm μεταφορών |
|
Κατεύθυνση μεταφορών από τα αριστερά προς τα δεξιά Από δεξιά προς αριστερά Αριστερός-αριστερό Σωστός-δικαίωμα |
|
Από τα αριστερά προς τα δεξιά από δεξιά προς αριστερά αριστερός-αριστερό σωστός-δικαίωμα |
|
Ταχύτητα ανώτατο 1500mm/S μεταφορών προγραμματίσημη |
|
Θέση πινάκων |
|
Μαγνητικός pin/Up-κάτω πίνακας μεθόδου υποστήριξης συστημάτων υποστήριξης PCB τοποθετώντας που ρυθμίζεται/supportblock |
|
με το χέρι τη μαγνητικούς *Needle/Adjustable *Lift πλατφόρμα/το φραγμό περιγράμματος |
|
Δευτερεύουσα στερέωση συστημάτων στερέωσης, κενό ακροφύσιο, δευτερεύουσα στερέωση, κενό ακροφύσιο |
|
Κεφάλι τυπωμένων υλών δύο ανεξάρτητες μηχανοποιημένες κεφαλές εκτύπωσης |
|
Δύο ανεξάρτητες άμεσος-συνδεμένες μηχανές για να οδηγήσει το κεφάλι τυπωμένων υλών |
|
Ταχύτητα 6~200mm/sec ελαστικών μάκτρων |
|
Έλεγχος μηχανών πίεσης 0~15Kg ελαστικών μάκτρων |
|
Γωνία 60°/55°/45° ελαστικών μάκτρων |
|
Ανοξείδωτο τύπων ελαστικών μάκτρων τύπων ελαστικών μάκτρων (πρότυπα), πλαστικό ελαστικό μάκτρο |
|
Ταχύτητα 0.1~20mm/sec χωρισμού διάτρητων προγραμματίσημη |
|
Ξηρός, υγρός, κενός (προγραμματίσημος) ξηρός συστημάτων καθαρισμού, υγρός, κενό |
|
Η επιτραπέζια ρύθμιση κυμαίνεται Χ: ±10mm Υ: ±10mm θ: ±2° |
|
Έλεγχος επιτραπέζιας ρύθμισης |
|
Έλεγχος επιτραπέζιας ρύθμισης της γραμμικής μηχανής |
|
Μηχανή παραμέτρων μηχανών |
|
Επαναλάβετε την ακρίβεια ±0.01mm θέσης |
|
Ακρίβεια ±0.025mm εκτύπωσης |
|
Το κύκλος ζωών <7s> |
|
Χρόνος μεταστροφής προϊόντων <5min> |
|
Απαραίτητο αέρας 4.5~6Kg/cm2 |
|
Εναλλασσόμενο ρεύμα εισαγωγής δύναμης: 220±10%, 50/60HZ 1Φ 3KW |
|
Έλεγχος PC μεθόδου ελέγχου |
|
Διαστάσεις μηχανών 1220 X1355 (L) (W) X1500 (Χ) χιλ. |
|
Βάρος μηχανών περ.: 1000Kg |
Υψηλός - φούρνος TSM800 επανακυκλοφορίας εμπορικών σημάτων CNSMT της ποιοτικής Κίνας
Τα προϊόντα μας πωλούνται σε όλο τον κόσμο. Μπορείτε να είστε σίγουροι για ολόκληρη τη διαδικασία των προϊόντων μας.
