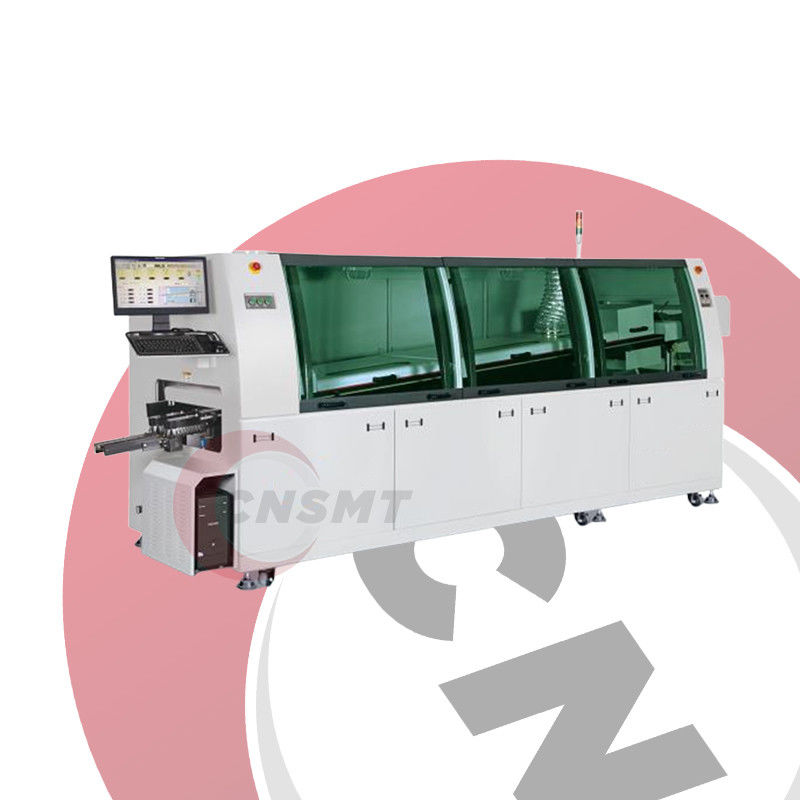

Παράμετροι τεχνολογίας μηχανών:
| Πεδίο πλάτους PCB | Μέγιστο 50 - 400 mm |
| Υψόμετρο μεταφοράς PCB | 750±50 mm |
| Ταχύτητα μεταφοράς PCB | 0 - 2000 mm/min |
| Γωνία μεταφοράς PCB (γωνία κλίσης συγκόλλησης) | 3 - 7 βαθμοί |
| Κατεύθυνση μεταφοράς PCB | ΕΠΙΤΡΟΠΟΙΗΣΗ |
| Περιορισμός ύψους συστατικού PCB | Μαξ. 100 mm |
| Περιοχή ύψους κύματος | Ρυθμίσιμο από 0 έως 12 mm, με διατήρηση της ισορροπίας κυμάτων |
| Αριθμός κυμάτων | 2 |
| Διάρκεια ζώνης προθερμοποίησης | 530.3 × 3 = 1600 mm |
| Αριθμός ζωνών προθέρμανσης | 3 |
| Δύναμη ζώνης προθέρμανσης | 5 × 3 = 15 kW |
| Θέρμανση ζώνης προθέρμανσης | Θερμοκρασία περιβάλλοντος - 250,°C ρυθμιζόμενη |
| Μέθοδος θέρμανσης | Ζεστός αέρας |
| Εφαρμόσιμοι τύποι συγκόλλησης | Χωρίς μόλυβδο / συμβατική συγκόλληση |
| Δύναμη κατσαρόλας συγκόλλησης | 13.5kw |
| Δυνατότητα συγκόλλησης | Περίπου 320 κιλά. |
| Θέρμανση κατσαρόλας συγκόλλησης | θερμοκρασία περιβάλλοντος - 300°C, ακρίβεια ελέγχου ±1 - 2°C |
| Έλεγχος μεθόδου θερμοκρασίας | Π.Ι.Δ. + SSR |
| Μέθοδος ελέγχου μηχανής | PLC + υπολογιστής |
| Δυνατότητα ροής | Μέγιστο 5,2L |
| Δυνατότητα ροής | 10 - 100 ml/min |
| Πεδίο πλάτους PCB | Μέγιστο 50 - 400 mm |
| Πηγή ενέργειας | 3 - φάση 5 - σύστημα καλωδίων 380V |
| Συνολική ισχύς | Μαξ. 30 kW |
| Κανονική ισχύς λειτουργίας | Περίπου 6 kW |
| Πηγή αέρα | 4 - 7kg/cm2 |
| Διάμετροι πλαισίου μηχανής | Δοκιμαστικό σύστημα |
| Συνολικές διαστάσεις | Δοκιμαστικό σύστημα |
| Βάρος | Περίπου 1500 kg |
| Τμήμα περιβλήματος | |
| Δομή μηχανής | Κατασκευασμένο από τετράγωνους σωλήνες και ατσάλινες πλάκες. 6 τροχούς στο κάτω μέρος και 7 ρυθμιζόμενα πόδια για ισοπέδωση και ρύθμιση ύψους. |
| Δομή της μπροστινής πόρτας | Δύο υδραυλικά ελατήρια αερίου για εύκολο άνοιγμα, εξασφαλίζοντας επαρκή χώρο λειτουργίας και συντήρησης. |
| Δομή πίσω πόρτας | Στρίβεται και αποσυναρμολογείται, παρέχοντας τον μέγιστο χώρο συντήρησης. |
| Πάνω μηχανή | Εξοπλισμένο με φωτισμό LED ανθεκτικό στην έκρηξη. |
| Επεξεργασία επιφάνειας | Ολόκληρη η μηχανή βαμμένη με λευκό υπολογιστή με επίστρωση σκόνης. |
| Τμήμα ψεκασμού | |
| Σφουγγάρι | ST - 8 ακροφύσια. Πεδίο ψεκασμού: 20 - 65mm (προσαρμόσιμο). ύψος: 50 - 80mm (προσαρμόσιμο). μέγιστος ρυθμός ροής: 60ml/min. |
| Πνευματικό σύστημα | Υψηλής ποιότητας φίλτρα, βαλβίδες ελέγχου Yu Dek και εξαρτήματα. Ψηφιακή οθόνη πίεσης αέρα. |
| Σύστημα κίνησης ακροβωτίου | Στάππερ κινητήρας + έλεγχο PLC. Οριακοί διακόπτες και πίνακας - είσοδος φωτογραφικά μάτια για αυτόματη ανίχνευση ταχύτητας και μήκους PCB. |
| Σύστημα ανάκτησης ροής | Τραπέζι από ανοξείδωτο χάλυβα κάτω από πρίζες για συλλογή λυμάτων και ρεύματος, εύκολο να τραβήξει και να καθαρίσει. |
| Σύστημα προσθήκης ροής | Εγχειρίδιο / αυτόματο. |
| Σύστημα φιλτραρίσματος καυσαερίων | Χρησιμοποιεί τις ιδιότητες του υγρού για να απορροφά και να αποβάλλει την υπερβολική ροή. |
| Δομή του κουτιού ψεκασμού | Ατσάλι, εύκολο στο καθαρισμό και τη συντήρηση, υψηλή αντοχή στη διάβρωση. |
| Τμήμα προθέρμανσης | |
| Ζώνη προθέρμανσης | 1600mm / 3 - ανεξάρτητη ζώνη ελέγχου θερμοκρασίας. |
| Μέθοδος ελέγχου της θερμοκρασίας | Ακριβής και αξιόπιστος έλεγχος PID. |
| Θερματικά στοιχεία | Ταυτόχρονη θέρμανση, μεγάλη διάρκεια ζωής, χαμηλή θερμική αδράνεια, ομοιόμορφη κατανομή θερμοκρασίας. |
| Δύναμη προθέρμανσης | Συνολική ισχύς: 15kW. |
| Τρόπος εγκατάστασης | Πλήρως κλειστό σύστημα προθέρμανσης για μέγιστη εξοικονόμηση ενέργειας. |
| Κάλυψη προθέρμανσης | Σχεδιασμός ευέλικτος, γεμάτος με εισαγόμενο υψηλής πυκνότητας βράχο από την Xiser για εξαιρετική μόνωση. |
Το υγρό στο μπάνιο είναι πολύ χαμηλό και πρέπει να συμπληρωθεί με συγκόλληση.
Εάν ο ακροφύλακας είναι φραγμένος ή η ταχύτητα της αντλίας είναι ανώμαλη, πρέπει να καθαριστεί ή να ελέγχεται ο κινητήρας κίνησης.
Υπάρχουν πάρα πολλές ακαθαρσίες στο συγκόλλημα. Συνιστάται να φιλτράρετε ή να αντικαταστήσετε το κασσίτερο.
Καθαρίστε το οξείδιο και τα υπολειπόμενα σκουριά συγκόλλησης στο τενεκεδένιο μπάνιο κάθε μέρα.
Ελέγξτε αν ο πύργος είναι φραγμένος και αν η επίπεδης στάθμη της κορυφής του κύματος είναι φυσιολογική.
Να λιπαίνετε τις ράγες καθοδήγησης και τα εξαρτήματα μετάδοσης κάθε εβδομάδα.
Κλιμακώστε τον αισθητήρα θερμοκρασίας και την ταχύτητα μετάδοσης κάθε μήνα.
Εισάγετε το μενού "Ρυθμίσεις θερμοκρασίας" μέσω του πίνακα ελέγχου και ρυθμίζετε τη θερμοκρασία του μπάνιου συγκόλλησης σύμφωνα με τον τύπο συγκόλλησης (όπως το σύρμα συγκόλλησης χωρίς μόλυβδο) (συστήνεται εύρος:260 - 280°C).
Η θερμοκρασία της ζώνης προθέρμανσης θα πρέπει να ρυθμίζεται σταδιακά ανάλογα με το υλικό PCB και την αντοχή θερμοκρασίας των κατασκευαστικών στοιχείων (συνήθως 120-180 °C).
