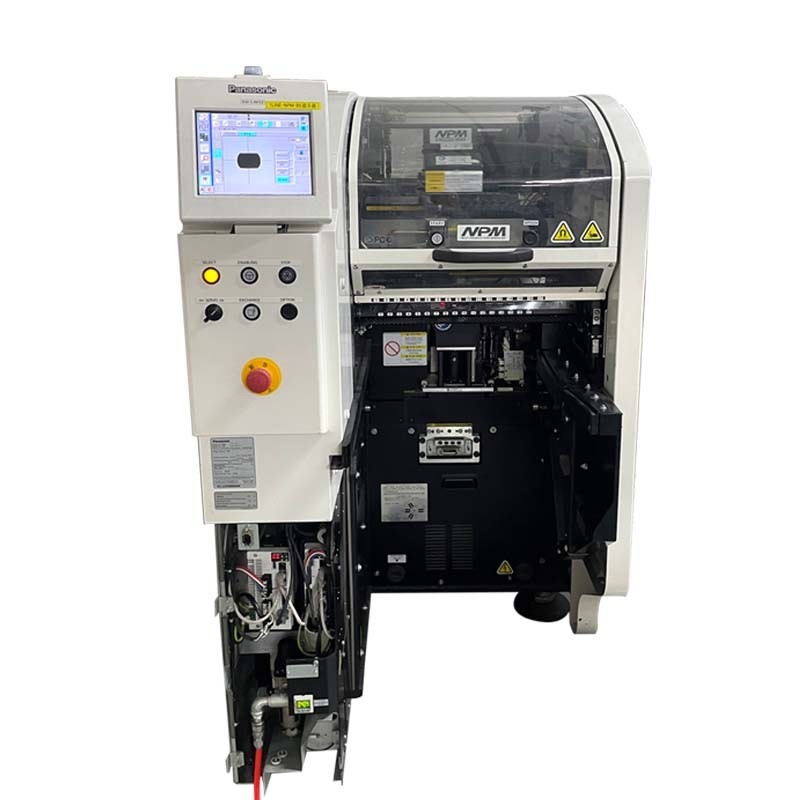

panasonic επιλογή npm-δ d2 d3 και μηχανή θέσεων

Πρότυπο: Npm-D3

Μέγεθος πινάκων (χιλ.) *1:
Διπλή πάροδος: L50×W50~L510×W300
Ενιαία πάροδος: L50×W50~L510×W590
Χρόνος μεταστροφής πινάκων:
Διπλή πάροδος: 0 seconds*Can να μην είναι 0 υποστηρίζουν όταν είναι το κύκλος ζωών κάτω από 3,6 δευτερόλεπτα.
Ενιαία πάροδος: 3.6 η χρησιμοποίηση της προδιαγραφής μεταφορέων κοντός-τύπων.
Παροχή ηλεκτρικού ρεύματος: Τριφασικό AC200, 220, 380, 400, 420, 480V, 2.7kVA
Αέρας Supply*2: 0.5MPa, 100L/min (A.N.R.)
Διαστάσεις εξοπλισμού (χιλ.) 2: W832×D2652×H14443*4
Βάρος: 1680kg (κύρια μονάδα μόνο μπορέστε να ποικίλετε ανάλογα με τα προαιρετικά συστατικά)
Επικεφαλής επιλογές τοποθέτησης:

Ελαφρύ ακροφύσιο 16 επικεφαλής (με 2 όπλα) - στον υψηλό τρόπο παραγωγής
Ταχύτητα τοποθέτησης: 84.000 CPH (0,043 δευτερόλεπτα/συστατικό)
IPC9850: 63.300 CPH*5
Ακρίβεια τοποθέτησης (Cpk≧1): ±40μm/component
Συστατικό μέγεθος (χιλ.): 0402 chip*7~L6×W6×T3
Συστατικός ανεφοδιασμός:

Πλάτος ταινιών: 8/56mm
ταινία 8mm: Μέγιστες 68 πάροδοι (με τροφοδότη εξελίκτρων 8mm το λεπτό ενιαίο και το διπλό τροφοδότη εξελίκτρων, το μικρό εξέλικτρο)
Επικεφαλής επιλογές τοποθέτησης:

Ελαφρύ ακροφύσιο 16 επικεφαλής (με 2 όπλα) - ΑΠΟ τον υψηλό τρόπο παραγωγής
Ταχύτητα τοποθέτησης: 76.000 CPH (0,047 δευτερόλεπτα/συστατικό)
IPC9850: 57.800 CPH*5
Ακρίβεια τοποθέτησης (Cpk≧1): ±30μm/component (±25μm/component*6)
Συστατικό μέγεθος (χιλ.): 030 chip*7~L6×W6×T3
Επικεφαλής επιλογές τοποθέτησης:

12-ακροφύσιο κεφάλι (με 2 όπλα)
Ταχύτητα τοποθέτησης: 69.000 CPH (0,052 δευτερόλεπτα/συστατικό)
IPC9850: 50.700 CPH*5
Ακρίβεια τοποθέτησης (Cpk≧1): ±30μm/component
Συστατικό μέγεθος (χιλ.): 0402 chip*7~L12×W12×T6.5
Επικεφαλής επιλογές τοποθέτησης:

8-ακροφύσιο κεφάλι (με 2 όπλα)
Ταχύτητα τοποθέτησης: 43.000 CPH (0,084 δευτερόλεπτα/συστατικό)
Ακρίβεια τοποθέτησης (Cpk≧1): ±30μm/QFP 12mm/32mm, ±50μm/QFP κάτω από 12mm
Συστατικό μέγεθος (χιλ.): 0603 chip~L100×W90×T28
Ραβδί: Μέγιστες 8 πάροδοι, δίσκος: Μέγιστο 20 (με 1 τροφοδότη δίσκων)
Επικεφαλής επιλογές τοποθέτησης:

2-ακροφύσιο κεφάλι (με 2 όπλα)
Ταχύτητα τοποθέτησης: 11.000 CPH (0,327 δευτερόλεπτα/συστατικό)
IPC9850: 8.500 CPH (0,423 seconds/QFP)
Πλάτος ταινιών: 8/56/72/88/104mm

Η να τοποθετήσει μεγάλης ενότητας της Panasonic npm-D3 μηχανή έχει τα ακόλουθα χαρακτηριστικά απόδοσης:

Υψηλή παραγωγικότητα ανά περιοχή μονάδων: Μέσω μιας περιεκτικής φυσικής γραμμής παραγωγής συνελεύσεων, επιτύχετε την υψηλή παραγωγή της εγκατάστασης και της επιθεώρησης, και βελτιώστε την αποδοτικότητα παραγωγής.

Ευελιξία συστημάτων: Οι πελάτες μπορούν ελεύθερα να επιλέξουν την πραγματική γραμμή παραγωγής σύμφωνα με τις ανάγκες τους και θέτουν ελεύθερα τη θέση του κεφαλιού εργασίας μέσω της έτοιμης προς χρήση λειτουργίας.

Λειτουργία διαχείρισης συστήματος: Εφαρμόστε τη γενική διαχείριση των γραμμών παραγωγής, των εργαστηρίων, και των εργοστασίων μέσω του λογισμικού συστημάτων, συμπεριλαμβανομένου του δυναμικών ελέγχου και της υποστήριξης για την προγραμματισμένη παραγωγή.

Πολλαπλάσιες τοποθετώντας επιλογές: Npm-D3 έρχεται με ελαφριά 16 να τοποθετήσει ακροφυσίων κεφάλια, 12 να τοποθετήσει ακροφυσίων κεφάλια, 8 να τοποθετήσει ακροφυσίων κεφάλια, και 2 να τοποθετήσει ακροφυσίων κεφάλια, τα οποία μπορούν να επιλεχτούν σύμφωνα με τις ανάγκες σας.

Διπλής διαδρομής λειτουργία εκτύπωσης: Npm-D3 υποστηρίζει τη διπλής διαδρομής εκτύπωση και συνδέεται άμεσα με τη διπλής διαδρομής μηχανή ενότητας npm-D3 στο μπροστινό μέρος εκτύπωσης.

Χαρακτηριστικά γνωρίσματα λογισμικού συστημάτων: Npm-D3 είναι εξοπλισμένο με τις διάφορες λειτουργίες λογισμικού συστημάτων, συμπεριλαμβανομένου να τοποθετήσει το σύστημα ελέγχου ύψους, το σύστημα καθοδήγησης λειτουργίας, APC το σύστημα, την επιλογή συστατικής βαθμολόγησης, την αυτόματη τέμνουσα επιλογή μηχανών, και την ανώτερη επιλογή επικοινωνίας.

Πολυσύνθετη γραμμή παραγωγής: Υιοθετώντας τις διπλής διαδρομής ζώνες μεταφορέων, οι διαφορετικοί τύποι υποστρωμάτων μπορούν να αναμιχθούν και να παραχθούν μέσα στην ίδια γραμμή παραγωγής.

Συνολικά, η να τοποθετήσει μεγάλης ενότητας της Panasonic npm-D3 μηχανή έχει χαρακτηριστικό της υψηλών ικανότητας παραγωγής, της υψηλής ακρίβειας, της ευελιξίας, και της μεταβλητότητας, που παρέχει τις αποδοτικές τοποθετώντας λύσεις.
