ΕΞΟΠΛΙΣΜΟΊ ΓΡΑΜΜΏΝ ΠΑΡΑΓΩΓΉΣ ΣΥΝΕΛΕΎΣΕΩΝ PCB ημι-ΑΥΤΟΚΙΝΗΤΩΝ SMT οικονομίας
Σας παρέχουμε και ημι αυτόματες και πλήρεις αυτόματες μηχανές συνελεύσεων smd στην Κίνα

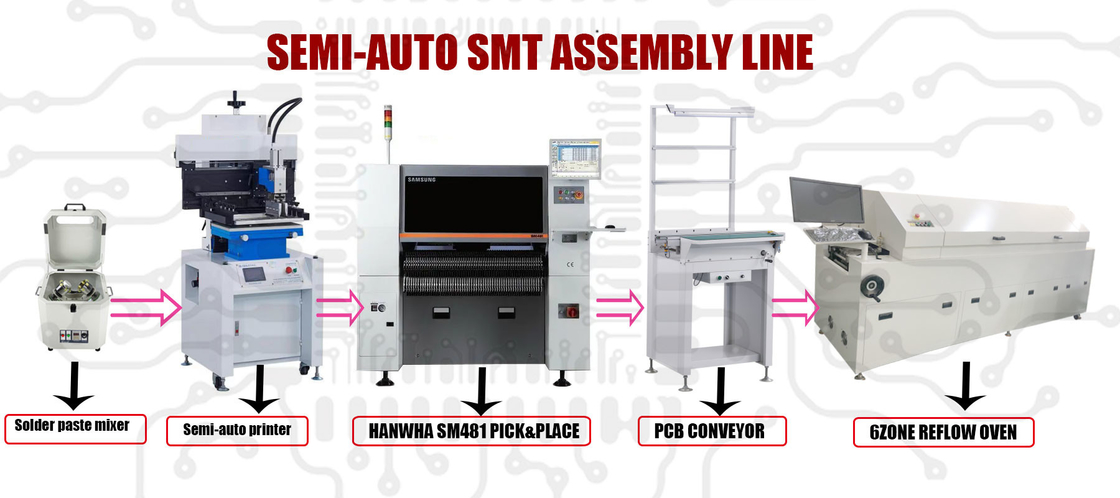

Αυτή η ημι αυτόματη matic γραμμή συμπεριλαμβανομένων των μηχανών φυσητήρων (επίσης μπορεί να αλλάξει εξαρτάται από τις απαιτήσεις σας)
1, αναμίκτης κολλών ύλης συγκολλήσεως
Η ημι αυτόματη matic προδιαγραφή αναμικτών κολλών ύλης συγκολλήσεως γραμμών παραγωγής smt:
| Λειτουργούσα τάση αναμικτών κολλών ύλης συγκολλήσεως | Παροχή ηλεκτρικού ρεύματος: AC220V/110V ΕΠΙΛΟΓΗ |
| Τρέχοντας ταχύτητα αναμικτών κολλών ύλης συγκολλήσεως | Επανάσταση βραχιόνων RotationSpeed1400RPM: 400RPM αναλογία ταχύτητας: Περιστροφή 4:1 1400RPM: 350PRM |
| Ικανότητα εργασίας αναμικτών κολλών ύλης συγκολλήσεως | |
| Εμπορευματοκιβώτιο | 500 γ/1000 γ (το προσάρτημα πρέπει να αντικατασταθεί) |
| Ανακατώστε δύο δοχεία της κόλλας ύλης συγκολλήσεως συγχρόνως | 500G1000g ενός/δύο εμπορευματοκιβώτιο λειτουργία. |
| Αναμίκτης κολλών ύλης συγκολλήσεως που αναμιγνύει το χρόνο | Workingtimer1-99 πρακτικά ψηφιακά διευθετήσιμα |
| Λειτουργία αναμικτών κολλών ύλης συγκολλήσεως | Λειτουργικό ελαφρύ κουμπί αφής, εύκολο να λειτουργήσει |
| Λειτουργία προσαρτημάτων αναμικτών κολλών ύλης συγκολλήσεως | Κράτημα του καθολικού προσαρτήματος, κατάλληλου για όλα τα είδη δοχείων κολλών ύλης συγκολλήσεως εμπορικών σημάτων |
| Τρέχοντας θόρυβος αναμικτών κολλών ύλης συγκολλήσεως | Χαμηλός τρέχοντας θόρυβος θορύβου <35db> |
2, τυποποιημένος ημι αυτόματος εκτυπωτής διάτρητων για τη γραμμή συνελεύσεων SMD
| Περιοχή εκτύπωσης | 300×400mm/500/600/800 ΕΠΙΛΟΓΗ |
| Μέγεθος υποστρωμάτων | 300×500mm |
| Το πάχος του υποστρώματος | 0.22.2mm |
| Σταθερή θέση εκτύπωσης | PCB εξωτερικό ή προσδιορισμός θέσης καρφιτσών |
| Ακριβής καθορισμός βάσεων | Μέτωπο/Back±10mm R/L±10mm |
| Ακρίβεια εκτύπωσης | ±0.05mm |
| Επανάληψη μηχανών | ±0.02mm |
| Η ελάχιστη απόσταση μεταξύ | 0.35mm |
| Η χρήση του αεροσυμπιεστή | 4-6Kgf/Cm2 |
| Χρησιμοποιήστε την παροχή ηλεκτρικού ρεύματος | 220V 50/60Hz 100W |
| Μέγεθος Λ * W * Χ μηχανών | 800×1000×1650mm/ |
| Βάρος μηχανών | 300Kg |
| διεπαφή | Αγγλικά/κινέζικα |
3, SM481 ΣΥΝ την επιλογή Hanwha και μηχανή θέσεων
ΠΡΟΔΙΑΓΡΑΦΗ:
1, ενιαίο σχέδιο βραχιόνων 10 στομάτων, η μέγιστη ταχύτητα μπορεί να φθάσει σε 40000CPH.
2, η χρήση της πετώντας κάμερας + σταθερός προσδιορισμός καμερών, βελτιώνουν πολύ τη δυνατότητα των μεγάλων συστατικών τοποθετούν.
Εκτός από το συνηθισμένο τα υλικά μέσα σε 0402 τοποθετούν, έχει την άριστη σταθερότητα στο υποστήριγμα BGA, ολοκληρωμένο κύκλωμα, CSP και άλλα μεγάλα και μέσου μεγέθους υλικά.
3, σχέδιο μονοτρόχιων σιδηροδρόμων, προαιρετική μέγιστη διαμόρφωση μεγέθους 1500x460 εισαγωγής PCB.
ΠΡΟΔΙΑΓΡΑΦΉ ΜΕΤΑΦΟΡΈΩΝ PCB SMT:
| Πρότυπο | 500MM | 600MM | 800MM | 1000MM | 1200MM | 1500MM |
| Μέγεθος περιλήψεων | 500*670*880 χιλ. | 600*670*880 χιλ. | 800*670*880mm | 1000*670*880mm | 1200*670*880mm | 1500*670*880mm |
| Πλάτος PCB | 500*50~350 mm/460MM | 600*50~350 mm/460MM | 800*50~350 mm/460MM | 1000*50~350 mm/460MM | 1200*50~350 mm/460MM | 1500*50~350 mm/460MM |
| Ταχύτητα μεταφοράς | 0-12m/Min | |||||
| Μεταφορέας Direcion | Αριστερός-righgt/right-ΑΡΙΣΤΕΡΟ | |||||
| Παροχή ηλεκτρικού ρεύματος | AC220V/110V 50/60HZ | |||||
| Δύναμη κύριων μηχανών | 15W | |||||
| Άκρη Fiexed διαδρομής | μέτωπο σταθερό (πίσω σταθερός) | |||||
| Ύψος μεταφορών | 900±20mm | |||||
| Καθαρό βάρος | 41kg | 48.7kg | 48.9kg | 55KG | ||
ΦΟΎΡΝΟΣ ΕΠΑΝΑΚΥΚΛΟΦΟΡΊΑΣ 6ZONE SMT ΓΙΑ ΤΗ ΓΡΑΜΜΉ ΣΥΝΕΛΕΎΣΕΩΝ SMD:
| Στοιχεία μηχανών |
| Πρότυπο μέγεθος: L3800×W1000×H1450mm |
| Παροχή ηλεκτρικού ρεύματος: 3¢ 380V 100A 50/60HZ |
| Αρχική δύναμη: 0KW κανονική δύναμη 6.0KW εργασίας |
| Βάρος: 700KG |
| Μέρος μετάδοσης |
| Β-διαμορφωμένη ανοξείδωτο ζώνη πλέγματος + μαυρισμένος και ράγα οδηγών |
| Πλάτος 400MM, σειρά ζωνών πλέγματος ρύθμισης πλάτους ραγών οδηγών: 50MM350MM |
| Κατεύθυνση μετάδοσης: από από τα αριστερά προς τα δεξιά ή από right-left προαιρετικό |
| Ταχύτητα μετάδοσης: 0-5M/min κανονισμός ταχύτητας μετατροπής συχνότητας |
| Το ύψος της ζώνης πλέγματος από το έδαφος: 900MM±0MM |
| Χαρακτηριστικά θέρμανσης |
| Ολόκληρη η μηχανή σχεδιάζεται για την αμόλυβδη διαδικασία |
| Ζώνη θέρμανσης: επάνω σε 6 κάτω από 6 |
| Περιοχή ψύξης: ψύξη ανεμιστήρων σταθερός-ροής διπλός-στρώματος |
| Μήκος της θέρμανσης της ζώνης: 300MM |
| Χρόνος θέρμανσης: κανονική θερμοκρασία για να θέσει το χρόνο ≤ 0min θερμοκρασίας |
| Ακολουθία θέρμανσης: θερμαίνοντας από τη μέση και στις δύο πλευρές ένα προς ένα, που σώζουν το 1/3 της ηλεκτρικής ενέργειας |
| Ακρίβεια ελέγχου θερμοκρασίας: ±°C (ανάλογα με το ύψος του φούρνου) |
| Απόδοση μόνωσης: η θερμοκρασία της ανώτερης κάλυψης δεν υπερβαίνει 45 βαθμούς σε έναν υψηλής θερμοκρασίας 50 βαθμών |
| Μέθοδος ελέγχου θερμοκρασίας: αλυσίδα ισορροπίας + αναλογική ρύθμιση τάσης |
| Οι ζώνες ανώτερης και χαμηλότερης θερμοκρασίας μπορούν να χρησιμοποιηθούν ανεξάρτητα και να ελεγχθούν |
| μέρη θέρμανσης |
| Εισαγόμενη υψηλής θερμοκρασίας ανθεκτική μηχανή, μεταβλητή συχνότητα για να ρυθμίσει τον ανεμοτροχό για να μεταφέρει τον αέρα. |
| Σωλήνας θερμότητας νικελίου ανοξείδωτου, με το heatsink για ακόμη και να θερμάνει |
| Ο χρόνος ανίχνευσης θερμοκρασίας αυξάνεται από τα αρχικά τρία δευτερόλεπτα σε 0,1 δευτερόλεπτα |
| Αποτελεσματικά επιταχύνετε τον αεραγωγό για να παρέχετε τον ικανοποιητικό όγκο αέρα κυκλοφορίας |
| Συσκευή τεχνητών εξαερισμών για να εξασφαλίσει ότι ο ατμός ροής δεν διαρρέει |
| Μέρος μετάδοσης |
| Ψηφιακός κυβερνήτης, αναλογία κιβωτίων εργαλείων μηχανών 1:150 της Ταϊβάν STK |
| Η ζώνη πλέγματος μπορεί να ρυθμιστεί ελεύθερα |
| Διπλή σύγχρονη μετάδοση εργαλείων, σταθερή λειτουργία |
| Γεμίζοντας σύστημα κυλίνδρων λιπών, |
| δομή σωμάτων |
| Γενική ενωμένη στενά πλαίσιο δομή, εύρωστος και ανθεκτικός |
| Το χρώμα ψεκασμού υπολογιστών, η επιφάνεια είναι ομαλό και κατασκευασμένο |
| Η ζώνη προθέρμανσης και ξήρανσης επεκτείνεται στη δομή, έτσι ώστε η δυνατότητα καθαρισμού οξείδωσης μαξιλαριών του εξοπλισμού και η δυνατότητα αποκατάστασης κολοφωνίων ενισχύονται. |
| Ηλεκτρικό σύστημα κάλυψης κυλίνδρων ανοικτό/στενό. |
| Διπλό ανοίγοντας σύστημα ελέγχου κάλυψης (κάλυψη άνοιξη αερίου που ανοίγει + κάλυψη κυλίνδρων που ανοίγει) |
| Υπάρχουν αποσπάσιμες διεπαφές μεταξύ όλων των κυκλωμάτων που ελέγχονται από το ηλεκτρικό κιβώτιο κατωτέρω και της εσωτερικής δεξαμενής, η οποία είναι κατάλληλη για το χωρισμό κατά τη διάρκεια της συντήρησης και της αντικατάστασης των μερών. Πραγματοποιήστε την ανόητος-όπως συντήρηση |
| Στην οπίσθια κάλυψη παρέχεται ένα repairable παράθυρο. Είναι κατάλληλο για τη συντήρηση |
| Το όργανο ελέγχου σωλήνων/στερεάς κατάστασης/θερμοκρασίας θέρμανσης υιοθετεί το μορφωματικό σχέδιο, το οποίο είναι κατάλληλο για τη συντήρηση |
| Η διπλή ψύξη στις ανώτερες και χαμηλότερες πλευρές της εξόδου, η ταχύτητα είναι διευθετήσιμη |
| Το ανώτερο και χαμηλότερο σκάφος της γραμμής γεμίζουν με υψηλής απόδοσης υλικό θερμικής μόνωσης κάτω από την υψηλή πίεση |
| Ηλεκτρική και απόδοση ελέγχου |
| Ο προηγμένος έλεγχος υπολογιστών PLC+ βιομηχανικός, λογισμικό δοκιμής θερμοκρασίας φούρνων της Ταϊβάν Xinjie, ο υπολογιστής μπορεί να τρέξει κανονικά όταν συντρίβει |
| Το σταθερό χαμηλό ρεύμα προστατεύει το κύκλωμα ελέγχου σωλήνων/στερεάς κατάστασης/θερμοκρασίας θέρμανσης από τον αντίκτυπο ισχυρού τρέχοντος και παρατείνει τη ζωή υπηρεσιών. |
| Καθορισμένος προστάτης διαρροής |
| Η θερμοκρασία είναι πάρα πολύ υψηλή ή πάρα πολύ χαμηλή λειτουργία συναγερμών |
| Η μόνος-καθορισμένη υπερβολιή υψηλός θερμοκρασία, έκοψε αυτόματα τη δύναμη θέρμανσης |
| Uninterruptible παροχή ηλεκτρικού ρεύματος Santak UPS, αυτόματη λειτουργία μετά από τη διακοπή ρεύματος |
| Η ισχυρές δοκιμή καμπυλών θερμοκρασίας και η λειτουργία ανάλυσης, που μπορούν να συναντήσουν την ανάλυση παραμέτρου των διάφορων διαδικασιών, έχουν τη λειτουργία της ευφυούς διάγνωσης ελαττωμάτων, και μπορούν αυτόματα να επιδείξουν τα διάφορα ελαττώματα στον κατάλογο συναγερμών |
| Το αρχείο μπορεί να ονομαστεί και να σωθεί σύμφωνα με τα διαφορετικά προϊόντα του χρήστη. Όταν ο χρήστης αλλάζει το προϊόν, πρέπει μόνο να επιλέξει το αντίστοιχο αρχείο για να ρυθμίσει τις παραμέτρους του εξοπλισμού. |
| Το σύστημα έχει την αυτόματη διάγνωση ελαττωμάτων, υπερβολικά χαμηλός συναγερμός θερμοκρασίας, και μπορεί αυτόματα να θέσει το χρόνο ψύξης μετά από το κλείσιμο. |
| Ελέγξτε την ταχύτητα της μηχανής ανεμιστήρων σταδιακά (περιοχή ισορροπίας θέρμανσης + ανεξάρτητος έλεγχος της κύριας περιοχής συγκόλλησης), stepless τρόπος κανονισμού ταχύτητας |
| Το σύστημα θα σταματήσει αυτόματα και θα εισαγάγει την ψύξη σύμφωνα με τον όρο πέρα-θερμοκρασίας |
| Ο μοναδικός τρόπος ελέγχου αλυσίδων ισορροπίας, η περίοδος ανίχνευσης αυτόματος-ρύθμισης θερμοκρασίας 0,1 δευτερόλεπτα, μειώνει τη στερεάς κατάστασης παραγωγή και επιτυγχάνει την επίδραση της αποταμίευσης δύναμης. Σταθερός έλεγχος θερμοκρασίας και μειωμένος θόρυβος καμπυλών |
| Με τη λειτουργία προστασίας καθυστέρησης κλεισίματος, μετά από το κλείσιμο, θα δροσιστεί αεροπορικώς σύμφωνα με τον προετοιμασμένο χρόνο. |
| Σύστημα ψύξης |
| Μέθοδος ψύξης: το ανώτερο και χαμηλότερο διπλό σύστημα ψύξης, η ταχύτητα ψύξης ελέγχεται με τη ρύθμιση της γωνίας ψύξης. |
| Ποσότητα ψύξης: δύο σταδίων ψύξη, (πορώδης ψύξη ανεμοτροχών + σταθερή τρέχουσα αναγκασμένη ανεμιστήρας ψύξη) |
| Σύστημα αποκατάστασης αερίου κολοφωνίων/εξάτμισης |
