Να περπατήσει κοπτών λέιζερ PCB οικονομίας τεμνουσών μηχανών PCB υπολογιστών γραφείου μηχανή Drive

ΤΈΜΝΟΥΣΑ ΜΗΧΑΝΉ PCB ΥΠΟΛΟΓΙΣΤΩΝ ΓΡΑΦΕΊΟΥ, ΚΌΠΤΗΣ PCB ΟΙΚΟΝΟΜΊΑΣ

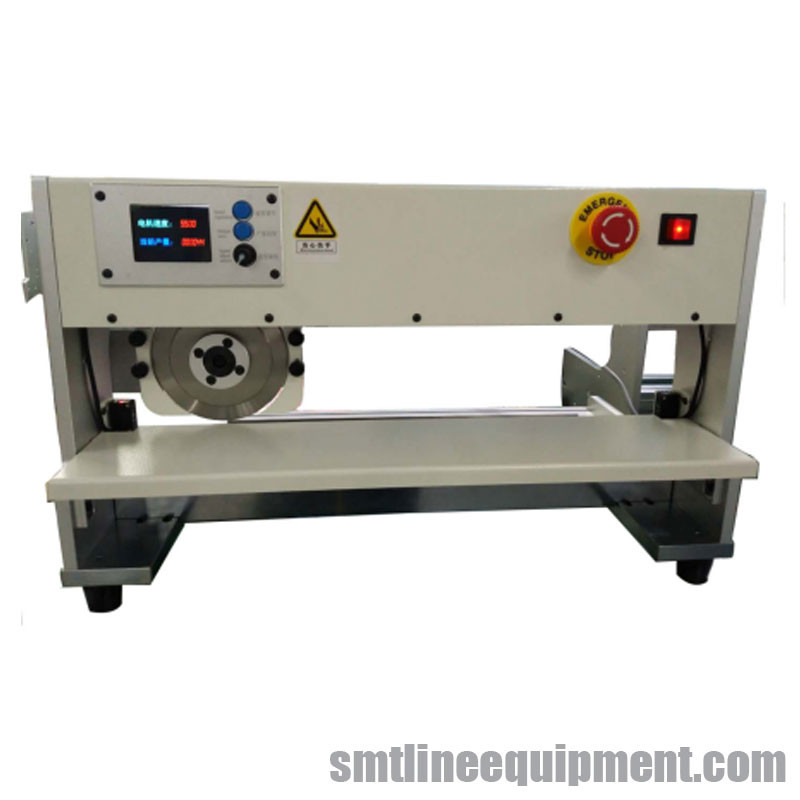

Αυτό είναι μια αυτόματη τέμνουσα μηχανή PCB υπολογιστών γραφείου, χρησιμοποιήθηκε ευρέως για τα εργοστάσια smt, έχουμε εξαγάγει σε πολλές χώρες πριν από, με την καλή ποιότητα και τη σταθερή ζωή. Είμαστε ο κατασκευαστής variaty του PCB που η τέμνουσα μηχανή με τις υψηλές λεπίδες κοπτών PCB quanlity, έτσι εσείς καμία ανησυχία ανάγκης για το σπασμένος κόβοντας τον πίνακα PCB σας.

CNSMT είναι εξειδικευμένο στο σχεδιασμό, την παραγωγή και την πώληση της ακόλουθης σειράς προϊόντων:

ΚΌΠΤΗΣ PCB, ΚΌΠΤΗΣ FPC, καυτός Τύπος FPC, καυτός Τύπος σφυγμού, μηχανή συγκόλλησης σφυγμού, μηχανή ΚΟΠΤΏΝ υποστρωμάτων αργιλίου, ΚΌΠΤΗΣ λέιζερ,

Κουρεύοντας διάτρηση FPC, ελαφρύς θραύστης λουρίδων, ΤΈΜΝΟΥΣΑ μηχανή PCB των οδηγήσεων, τέμνουσα μηχανή υποστρωμάτων αργιλίου, κόπτης β-αυλακιού, μηχανή συγκόλλησης σφυγμού καλωδίων, σταθερή μηχανή θερμοκρασίας, εισελκόμενη ώθηση PCB, PCB, φόρμα FPC, καυτή πιέζοντας μηχανή συγκόλλησης, τέμνουσα μηχανή PCB SMT,

Περιγραφή προϊόντων


1. Ο κόπτης μαχαίρι-τύπων είναι ένας ηλεκτρικός κόπτης υποστρωμάτων πινάκων και αργιλίου PCB με ένα ανώτερο στρογγυλό μαχαίρι και μια χαμηλότερη ευθεία λεπίδα. Κατά διαίρεση του πίνακα, τη PCB καθορίζεται στο χαμηλότερο μαχαίρι μέσω του αυλακιού Β, και το ανώτερο μαχαίρι ελέγχεται από την αλλαγή ποδιών για να πραγματοποιήσει το χωρισμό πινάκων.
2. Η αυτόματη τέμνουσα μηχανή PCB οδηγείται από μια να περπατήσει μηχανή, η οποία μπορεί να χωρίσει τους διάφορους μεγάλους ή μικρούς πίνακες PCB και τα υποστρώματα αργιλίου με τα προ-αυλάκια.

3. Το μέγιστο μήκος κατάτμησης είναι 400MM, 600MM, 900MM, 1200MM, και μπορεί επίσης να προσαρμοστεί πέρα από αυτήν την σειρά μεγέθους.

4. Το κινούμενο κτύπημα του ανώτερου κυκλικού μαχαιριού (δηλ. το μήκος του πιάτου) μπορεί να προετοιμαστεί.

5. Η τέμνουσα ταχύτητα μπορεί να μεταστραφεί ελεύθερα μεταξύ 300MM/S και 500MM/S.

6. Το χάσμα μεταξύ των ανώτερων και χαμηλότερων μαχαιριών μπορεί να ρυθμιστεί εύκολα από το εξόγκωμα.
7. Η λειτουργία είναι ασφαλής. Υπάρχει μια προστατευτική λεπίδα στο στρογγυλό μαχαίρι, το οποίο δεν θα βλάψει το χέρι. Μπορεί επίσης να εξοπλιστεί με μια υπέρυθρη αισθαμένος συσκευή (κουρτίνα φωτός ασφάλειας). Όταν ένα ανθρώπινο χέρι ή ένα ξένο αντικείμενο εισάγει την περιοχή εργασίας, το μαχαίρι θα σταματήσει αυτόματα για να προστατεύει τη μηχανή και να αποτρέπει τους τραυματισμούς εργασίας.

8. Το ανώτερο κυκλικό μαχαίρι και το χαμηλότερο ευθύ μαχαίρι αποτελούνται το υλικό skd-11 που εισάγεται από από την Ιαπωνία, η οποία είναι σκληρή και wear-resistant, έχει μια μακριά ζωή υπηρεσιών, και έχει τη μικρή πιάτο-χωρίζοντας πίεση για να αποτρέψει το ράγισμα των ενώσεων ύλης συγκολλήσεως.
πάχος 9. κόβοντας PCB: 0.5MM3.2MM.
10. Το υπόλοιπο πάχος PCB στην αυλάκωση Β: τυποποιημένο 1/3 πάχος πινάκων PC, ελάχιστος-0.2MM, ανώτατος-0.8MM. 11. Το ελάχιστο βάθος Γ του αυλακιού Β είναι 0.25MM, και η εξωτερική διάσταση που προστίθεται μετά από το χωρισμό: 0.1MM0.2MM.

Εγχειρίδιο λειτουργίας

Ι. σημειώσεις:

* Πρίν χρησιμοποιεί την αυτόματη τέμνουσα μηχανή PCB, παρακαλώ διαβάστε αυτό το εγχειρίδιο προσεκτικά, και θα σας βοηθήσει να το λειτουργήσετε ομαλά.

* Μην απομακρύνετε τη φρουρά γύρω από τη λεπίδα κάτω από οποιαδήποτε περίσταση, για να μην προκληθεί οποιοσδήποτε κίνδυνος

* Η μηχανή σχεδιάζεται μόνο για τον πίνακα κυκλωμάτων με την προ-σημειωμένη β-περικοπή, δεν χρησιμοποιεί σε άλλους σκοπούς.

* Κατά ενεργοποιώντας αυτήν την μηχανή, μην φορέστε τα πάρα πολύ χαλαρά ενδύματα. Μακρυμάλλης πρέπει να εμπλεχτεί για να το αποτρέψει από την εμπλοκή.

ΙΙ. όνομα μερών της μηχανής (δείτε τα σχήματα 1 και 2):

1. Συντονίζοντας εξόγκωμα τρόπου πιάτων

2.Power δείκτης και η προέλευση

3.Plate κουμπί ταξιδιού

4. Υψηλός - χαμηλός διακόπτης ταχύτητας

5. Διακόπτης στάσεων έκτακτης ανάγκης

6. Ανώτερη λεπίδα

7. Φρουρά της ανώτερης λεπίδας

8. Συντονίζοντας εξόγκωμα ύψους της ανώτερης λεπίδας

9. Ανώτερο κάθισμα λεπίδων

10. Χαμηλότερη λεπίδα

11. Εξωτερικός δίσκος

12. Φρουρά της χαμηλότερης λεπίδας

13. Δευτερεύουσα επιτροπή

14. Χειρωνακτική βίδα εξογκωμάτων

15. Περιοριστής ύψους της ανώτερης λεπίδας

ΙΙΙ. τεχνικοί δείκτες:

Μέγιστο μήκος πιάτων: απεριόριστος

Πάχος του πιάτου: 0.25.0mm

Ταχύτητα σίτισης πιάτων: 300-500mm/δεύτερος

Υλικό λεπίδων: SK61D χάλυβας υψηλής ταχύτητας

Λειτουργούσα θερμοκρασία: 10-35 θερμοκρασία αποθήκευσης ℃: -20-50 ℃

Παροχή ηλεκτρικού ρεύματος: 230V110V, 50HZ/60HZ, 40W

μέγεθος: 650mm*340mm*430mm

βάρος: 49KG

IV. προετοιμασία πριν από την εγκατάσταση και τη χρήση της μηχανής

1. Ελέγξτε τα αντικείμενα στο κιβώτιο συσκευασίας, συμπεριλαμβανομένων των ακόλουθων μερών: οικοδεσπότης, εγχειρίδιο, καλώδιο δύναμης, διακόπτης πενταλιών και εξαγωνικό γαλλικό κλειδί για το συντονισμό.

2. Αφαιρέστε την τσάντα συσκευασίας της μηχανής, την τοποθετήστε επάνω στο στερεό πάγκο εργασίας, και σκουπίστε το αντιοξειδωτικό λίπος στη λεπίδα.

3. Η μηχανή πρέπει να επιχωματωθεί σοβαρά για να αποτρέψει τη ζημία από τη στατική ηλεκτρική ενέργεια στα συστατικά στον πίνακα κυκλωμάτων. Εάν το έδαφος στην υποδοχή δύναμης είναι αξιόπιστο και αποτελεσματικό, η μηχανή θα επιχωματωθεί σοβαρά μόλις τροφοδοτηθεί.

4. Καθορίστε τον εξωτερικό δίσκο (11) στη μηχανή με δύο βίδες καθορισμού, ρυθμίστε το ύψος των συστατικών στον πίνακα κυκλωμάτων για να τον ρυθμίσετε σε ένα κατάλληλο ύψος, και να κλειδώσετε με το χέρι τη βίδα εξογκωμάτων δίσκων.

5. Συνδέστε το διακόπτη πενταλιών με την αντίστοιχη υποδοχή στο πίσω μέρος της μηχανής, να εξασφαλίσει τη δύναμη ανεφοδιασμού είναι σωστή πριν από τροφοδοτημένος.

V. ρύθμιση της μηχανής:

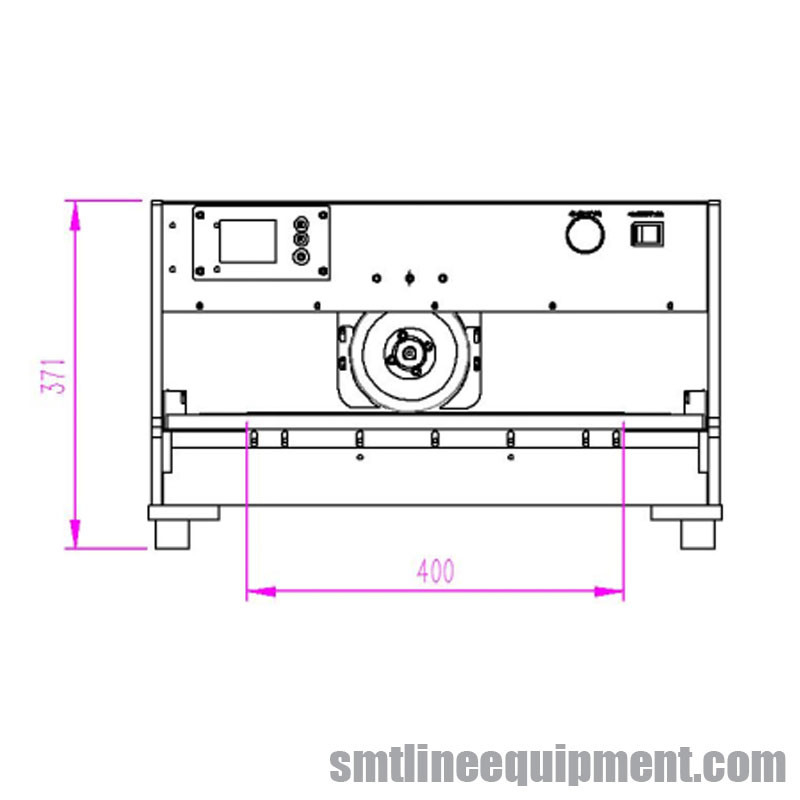

1. Εξασφαλίστε ότι τα συστατικά στον πίνακα κυκλωμάτων δεν θα συγκρουστούν με το σώμα και τη λεπίδα. Δείτε το σχήμα 1 για τις διαστάσεις της μηχανής. Το ύψος των συστατικών στον πίνακα κυκλωμάτων δεν θα υπερβεί το πεδίο. Εάν τα συστατικά στον πίνακα κυκλωμάτων αγγίζουν τη λεπίδα, μας ελάτε σε επαφή με για να προεπεξεργαστείτε τη λεπίδα για να αποφύγει την κοπή των συστατικών.

2. Σύμφωνα με το πάχος του πίνακα κυκλωμάτων, ρυθμίστε το ύψος της ανώτερης λεπίδας με τη ρύθμιση του εξογκώματος.

VII. καθημερινή συντήρηση της μηχανής:

Κατά τη διάρκεια της χρήσης της μηχανής, οι εργασίες συντήρησης είναι αρκετά απλές. Κρατήστε τη μηχανή καθαρή, και χρωματίστε το αντιοξειδωτικό λίπος στις ανώτερες και χαμηλότερες λεπίδες σε τακτική βάση. Υποδείξτε αρμόδιος για τη λειτουργία και τη συντήρηση, για να εξασφαλίσετε την ακρίβεια μηχανών. Μην το χρησιμοποιήστε ή μην αποθηκεύστε κάτω από την υψηλή ή χαμηλή θερμοκρασία (δείτε την παράγραφο 3).

VIII. αντικατάσταση της λεπίδας:

Μετά από τη μακροχρόνια χρήση της μηχανής, εάν η λεπίδα είναι χαλασμένη, χαλαρός η βίδα εξογκωμάτων ρύθμισης (16), για να αφαιρέσει τη χαλασμένη παλαιά ανώτερη λεπίδα εάν η χαμηλότερη λεπίδα είναι χαλασμένη, αφαιρέστε τον εσωτερικό δίσκο (13), χαλαρός οι τέσσερις βίδες στη χαμηλότερη λεπίδα, για να αφαιρέσετε τη χαλασμένη παλαιά χαμηλότερη λεπίδα.

Α. οδηγία του πίνακα ελέγχου:

1. Ο υψηλός - ο χαμηλός διακόπτης ταχύτητας είναι ένας διακόπτης ελέγχου ταχύτητας, συμπεριλαμβανομένων των αργών και γρήγορων ταχυτήτων. Πρίν χρησιμοποιεί, το θέστε στη χαμηλή ταχύτητα, και όταν οι χειριστές γίνονται επιδέξιοι, το θέστε στη γρήγορη ταχύτητα, προκειμένου να εξασφαλιστεί η ποιότητα των πιάτων.

2. Ο διακόπτης τρόπου είναι ένας διακόπτης συστημάτων, συμπεριλαμβανομένης της μετακίνησης ποδιών ή σημείων. Στον τρόπο του προηγούμενου τρόπου, το δείχνοντας φως θα τρέμει και θα ανησυχήσει πότε δεν φθάνει στο προετοιμασμένο ταξίδι. Ακυρώστε το συναγερμό και συνεχίστε την εργασία.

3. Η στάση έκτακτης ανάγκης είναι το κουμπί στάσεων έκτακτης ανάγκης, και μπορεί να χρησιμοποιηθεί ως επιτροπή.

4. Μετά από την ολοκλήρωση της χρήσης εξοπλισμού, θέστε την ανώτερη λεπίδα πίσω στο αρχικό σημείο πρίν κόβει τη δύναμη να εξασφαλιστεί ασφάλεια.

Β. οδηγία λειτουργίας:

1. Συνδέστε με την παροχή ηλεκτρικού ρεύματος και αρχίστε το διακόπτη. Ο δείκτης ανάβει 0 και η 400/600 λάμψη, πιέζει το κουμπί που αντιστοιχεί στον ηλεκτρικό φακό, το φως συνεχώς. Πιέστε το διακόπτη ποδιών, και η ανώτερη λεπίδα θα επιστρέψει στην προέλευση και μπορεί να κινηθεί μεταξύ 0 - του 400/600. Αγγίξτε το κλειδί 0 ή κλειδώστε το 400/600 για να επιτρέψετε το δείχνοντας φως στη λάμψη, και την αφή 100/150. 200/300. 300/450. Οποιοδήποτε κλειδί μπορεί να επιτρέψει στα αντίστοιχα δύο φω'τα για να τους κάνει συνεχώς, κατόπιν τα ανώτερα ταξίδια λεπίδων μεταξύ αυτών των δύο φω'των και της ανώτερης λεπίδας μπορούν να ταξιδεψουν μεταξύ οποιωνδήποτε σημείων 0-400/600.

2. Ρυθμίστε το χάσμα μεταξύ των ανώτερων και χαμηλότερων λεπίδων, γενικά μεταξύ 0,1 και 0,2. Το χάσμα μεταξύ της ανώτερης τοποθετώντας λεπίδας και της χαμηλότερης τοποθετώντας λεπίδας είναι γενικά ίσο με το πάχος του πίνακα PC.

3. Οι ανώτεροι και χαμηλότεροι κόπτες πρέπει να είναι στο ίδιο αεροπλάνο, και το λάθος δεν μπορεί να υπερβεί 0.1mm.

4. Μέθοδος ρύθμισης εκκεντρικής απόστασης

5. Η λειτουργώντας πλατφόρμα μπορεί να ρυθμιστεί πρός τα πάνω ή προς τα κάτω.

6. Θέστε το τέμνουσες ταξίδι και την ταχύτητα, και η θέτοντας μέθοδος θα ακολουθήσει τη μέθοδο ρύθμισης προαναφερθείσα.

7. Το βήμα στο διακόπτη πενταλιών, και προσπαθεί μερικές φορές. Σε περίπτωση καμίας ανομαλήας, η επίσημη εργασία μπορεί να αρχίσει.

Γ. βασική συντήρηση:

1. Μετά από την ολοκλήρωση της εργασίας, παρακαλώ κλείστε την παροχή ηλεκτρικού ρεύματος και αφαιρέστε τα απορρίματα.

2. Δώστε προσοχή στην προστασία των ανώτερων και χαμηλότερων κοπτών.

3. Όταν η μηχανή είναι άνεργη για πολύ καιρό, παρακαλώ αφαιρέστε τους ανώτερους και χαμηλότερους κόπτες και ντύστε με το πετρέλαιο που προστατεύει. Παρακαλώ το σκουπίστε πριν τη χρήση.

4. Δώστε προσοχή στον έλεγχο της στερέωσης όλων των βιδών
