Μηχανή εύκαμπτο 240V 2.6KVA τοποθέτησης CP45FV CP45NEO Samsung Smt

Μηχανή εύκαμπτο 240V 2.6KVA τοποθέτησης CP45FV CP45NEO Samsung Smt

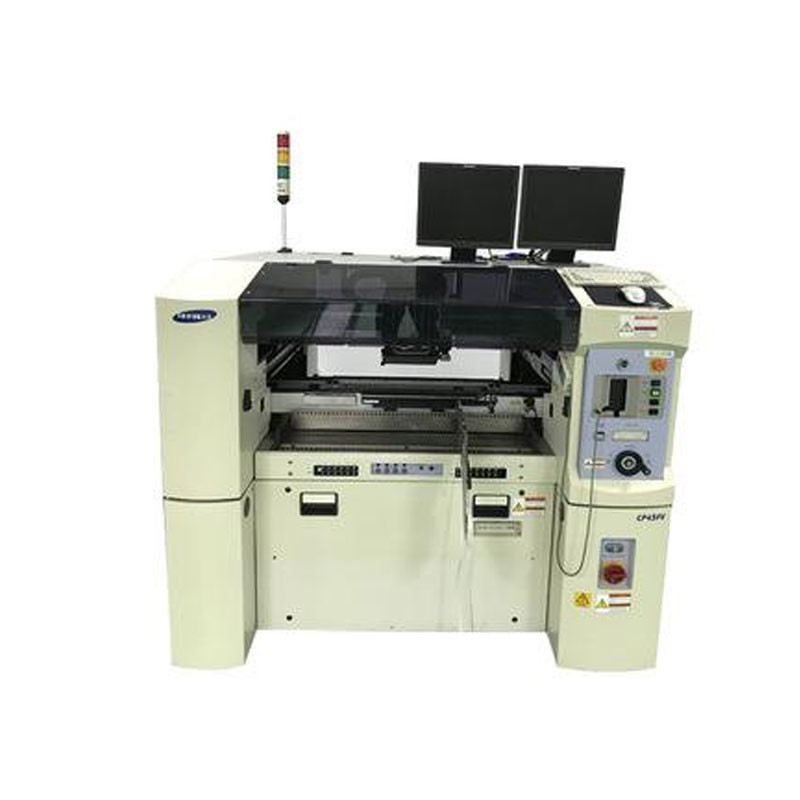

ΝΕΩ μηχανή τοποθέτησης της Samsung CP45FV

Προδιαγραφή:

Όνομα εξοπλισμού: Μηχανή τοποθέτησης της Samsung CP45FV, ΝΕΩ μηχανή τοποθέτησης της Samsung CP45FV, μεταχειρισμένη μηχανή τοποθέτησης της Samsung CP45FV

Συνοπτική εισαγωγή του εξοπλισμού

CP45FV είναι μια μεγάλη ταχύτητα και ένα εύκαμπτο σύστημα τοποθέτησης SMD που μπορούν να χειριστούν ποικίλα συστατικά με υψηλή ταχύτητα. Το σταθερό σύστημα εικόνας χρησιμοποιείται σε σχέση με με το πετώντας σύστημα εικόνας, έτσι ώστε η συστατική τοποθετώντας σειρά είναι 0402-42mmIC, συμπεριλαμβανομένης λεπτής πίσσας CSP πισσών QFP&0.5mm 0.3mm της λεπτής. Όλα τα κεφάλια τοποθέτησης σχεδιάζονται για να χειριστούν τα τμήματα λεπτός-πισσών. Αυτή η απόδοση καθιστά τη διαδικασία τοποθέτησης απλή και αποδοτική, με αυτόν τον τρόπο βελτιώνοντας την αποδοτικότητα εργασίας και την ευελιξία. Με την τροποποίηση του συστήματος CP-03 επέκτασης, η παραγωγή των φθορισμού ελαφριών λουρίδων 1.2m μπορεί να πραγματοποιηθεί. Η μηχανή τοποθέτησης της Samsung CP45 έχει τρία πρότυπα, CP45NEO/CP45FV/CP45F. Η μεταχειρισμένη μηχανή τοποθέτησης της Samsung CP45 έχει τα χαρακτηριστικά της υψηλής απόδοσης δαπανών και την ισχυρή σταθερότητα τοποθέτησης εξοπλισμού.

Παράμετροι της Samsung CP45FV
Πρότυπο: Samsung Mounter Samsung-CP45F/CP45FV/CP45NEO
Τοποθετώντας ταχύτητα: 0.178sec/chip
14900cph (1608)
0.75sec/qfp64
1.6sec/qfp256
Τοποθετώντας ακρίβεια: συν ή μείον 0.08mm
Συστατική τοποθετώντας σειρά: 1005 ολοκληρωμένο κύκλωμα (0402) 22mm, 0603 (0201) 12mm
ολοκληρωμένο κύκλωμα 32mm
Μέγεθος PCB: 510*460-460*400mm
Μέγεθος εξοπλισμού: 1650*1540*1420mm
Παροχή ηλεκτρικού ρεύματος: AC200V-240V 2.6KVA
Πίεση αέρα: 5KG
Βάρος εξοπλισμού: 1380kg

Μηχανή τοποθέτησης της Samsung, σειρά μηχανών CP40 τοποθέτησης των οδηγήσεων:
Πρότυπος αριθμός: CP40L
Τοποθετώντας κεφάλι: 3
Κεντραρίσματος μέθοδος: γραμμικό λέιζερ (κεφάλι λέιζερ)
Μέγεθος υποστρωμάτων: Λ.: 50*50*0.5 (χιλ.) - Max: 460*400*4.0 (χιλ.), διευθετήσιμο: 0.28-4.2t
Τοποθετώντας ταχύτητα: ΤΣΙΠ 0,22 seconds/CHIP (λέιζερ που στρέφεται)
QFP: 0,85 seconds/QFP (γραμμή CCD)
Αριθμός τροφοδοτών: 104 (τροφοδότης ζωνών 8mm)
Κατεύθυνση μεταφορών: από τα αριστερά προς τα δεξιά (προαιρετικός: από δεξιά προς αριστερά)
Τοποθετώντας ακρίβεια: CHIP/±0.1mm
QFP/±0.05mm (πίσσα 0.5mm)
Πεδίο της αρχικής εφαρμογής: Λ.: 1005-Max: 32*32mm
Απαιτήσεις δύναμης: AC100, 110, 200, 220, 240V (50/60HZ) 2.6KW (Max)
Περιοχή/μέγεθος: περίπου 2.6㎡
Καθαρό βάρος: περίπου 1100KG
Τύποι τροφοδοτών: 8mm, 12mm, 16mm, 24mm, 32mm, 44mm, τροφοδότης ζωνών 56mm, συσσωρευμένος τροφοδότης (δίσκος), διαλογικός τροφοδότης (δόνηση), συσκευή τροφοδοτών πολυ-δίσκων 20 κινήσεων (γραφείο ολοκληρωμένου κυκλώματος)
Κατανάλωση αέρα: 150NI/Min
Πρότυπος αριθμός: CP40LV
Τοποθετώντας κεφάλι: 3
Κεντραρίσματος μέθοδος: γραμμικό λέιζερ, τηλεοπτικό σύστημα (σταθερή κάμερα)
Μέγεθος υποστρωμάτων: Λ.: 50*50*0.5 (χιλ.) - Max: 460*400*4.0 (χιλ.), διευθετήσιμο: 0.28-4.2t
Τοποθετώντας ταχύτητα: ΤΣΙΠ 0,22 seconds/CHIP
QFP: 0,85 seconds/QFP (γραμμή CCD) 1,3 seconds/QFP (τηλεοπτικό να στραφεί)
Αριθμός τροφοδοτών: 104 (τροφοδότης ζωνών 8mm)
Κατεύθυνση μεταφορών: από τα αριστερά προς τα δεξιά (προαιρετικός: από δεξιά προς αριστερά)
Τοποθετώντας ακρίβεια: CHIP/±0.1mm
QFP/±0.05mm (πίσσα 0.5mm) ±0.03mm (πίσσα 0.03mm): προαιρετικός
Πεδίο της αρχικής εφαρμογής: Ευθυγράμμιση λέιζερ: Λ.: 1005-Max: □32*32mm
Τηλεοπτικό να στραφεί: Max:□ 42*42 (πίσσα 0.5mm)
Προαιρετικός:□ 32*32mm (πίσσα 0.3mm)
BGA: □42*42mm (πίσσα 1.0mm)
Απαιτήσεις δύναμης: AC100, 110, 200, 220, 240V (50/60HZ) 2.6KW (Max)
Περιοχή/μέγεθος: περίπου 2.6㎡
Καθαρό βάρος: περίπου 1100KG
Τύποι τροφοδοτών: 8mm, 12mm, 16mm, 24mm, 32mm, 44mm, τροφοδότης ζωνών 56mm, συσσωρευμένος τροφοδότης (δίσκος), διαλογικός τροφοδότης (δόνηση), συσκευή τροφοδοτών πολυ-δίσκων 20 κινήσεων (γραφείο ολοκληρωμένου κυκλώματος)
Κατανάλωση αέρα: 150NI/Min
Σειρά της Samsung CP45 πολλών χρήσεων μηχανής τοποθέτησης:
Samsung CP45FV
Επικεφαλής 6 κεφάλια τοποθέτησης τοποθέτησης
Η σερβο σερβο μηχανή συστημάτων οδηγεί το Χ, σύστημα κίνησης μετακίνησης άξονα Υ άξονας-ζ
Κεντραρίσματος σύστημα πτήσης μεθόδου CP45F
CP45FV πλήρες όραμα (όραμα μυγών Vision+Stage)
Πρότυπα 50×30×0.38mm~460×400×4.2mm επιλογή (cp45-λ ΝΕΩ) 50×100×0.38mm~510×460×4.3mm μεγέθους υποστρωμάτων
Τοποθετώντας το ΤΣΙΠ 0,178 δευτερόλεπτα/κομμάτι IPC9580 14900CPH ταχύτητας (1608)
QFP 0,75 δευτερόλεπτα/κομμάτι (πτήση που στρέφεται) 1,6 δευτερόλεπτα/κομμάτι (σταθερό σύστημα εικόνας)
Αριθμός τροφοδότη ζωνών τροφοδοτών (104 προαιρετικά)
Κατεύθυνση μεταφορών από τα αριστερά προς τα δεξιά (προαιρετικός: από δεξιά προς αριστερά)
Να τοποθετήσει το ΤΣΙΠ 0603 (0201) τσιπ ±0.08mm 1005Chip ακρίβειας
QFP ±0.1mm QFP ±0.04mm
Αρχική σειρά: Ολοκληρωμένο κύκλωμα ~22mm καμερών πτήσης□ 1005(0402), 0603(0201) ~□12mm (επιλογή)
Τα πρότυπα καθόρισαν το ολοκληρωμένο κύκλωμα ~32mm καμερών (FOV35□) (πίσσα μολύβδου: 0.4mm)
Ειδικό σταθερό ολοκληρωμένο κύκλωμα ~17mm καμερών (FOV20□) (πίσσα μολύβδου: 0.3mm)
Ειδικό σταθερό ολοκληρωμένο κύκλωμα ~42mm καμερών (FOV45□) (πίσσα μολύβδου: 0.5mm)
Ελάχιστος. Πίσσα μολύβδου (QFP) 0.3mm (με το όραμα FOV20)
Ελάχιστος. Πίσσα σφαιρών (BGA) 0.5mm (με το όραμα FOV20)
Μέρη μέχρι 15mm (9mm: με το όραμα πετάγματος)
Απαίτηση AC220V~240V (50/60 Hz, 3Phase) RMS 2.6kVA (ανώτατη δύναμης: 6kVA)
Περιοχή/μέγεθος (χιλ.) (x*y*h) 1650×1540×1420
Καθαρό βάρος για 1380kg
Ο τροφοδότης δακτυλογραφεί 8mm, 12mm, 16mm, 24mm, 32mm, 44mm, τροφοδότης ζωνών 56mm, δίσκος, τροφοδότης δόνησης, γραφείο ολοκληρωμένου κυκλώματος πολυ-δίσκων 20 δράσης
Κατανάλωση 5kg/cm ³, 160Nl/min αέρα
CP45FVNEO
Στοιχείο CP45F/FV ΝΕΩ
Πλήρες όραμα μεθόδου απεικόνισης (όραμα μυγών Vision+Stage)
Να τοποθετήσει τη μέγιστη ταχύτητα 0.178sec/chip τσιπ ταχύτητας,
IPC9580 14900CPH (1608)
Κάμερα 0.75sec/QFP64 πτήσης ολοκληρωμένου κυκλώματος
Σταθερή κάμερα 1.6sec/QFP256
Τοποθετώντας ακρίβεια 0603 (0201) τσιπ ±0.08mm
1005Chip~ ±0.1mm
QFP ±0.04mm
Πετώντας ολοκληρωμένο κύκλωμα ~22mm καμερών συστατικού μεγέθους□ 1005(0402), 0603(0201) ~□12mm (επιλογή)
Τα πρότυπα καθόρισαν το ολοκληρωμένο κύκλωμα ~32mm καμερών (FOV35□) (πίσσα μολύβδου: 0.4mm)
Ειδικό σταθερό ολοκληρωμένο κύκλωμα ~17mm καμερών (FOV20□) (πίσσα μολύβδου: 0.3mm)
Ειδικό σταθερό ολοκληρωμένο κύκλωμα ~42mm καμερών (FOV45□) (πίσσα μολύβδου: 0.5mm)
Ελάχιστος. Πίσσα μολύβδου (QFP) 0.3mm (με το όραμα FOV20)
Ελάχιστος. Πίσσα σφαιρών (BGA) 0.5mm (με το όραμα FOV20)
Μέρη μέχρι 15mm (9mm: με το όραμα πετάγματος)
ΜΈΓΕΘΟΣ ΠΙΝΆΚΩΝ PCB 460X400X4.2~50X30X0.38/510X460X4.2~50X100X0.38 (CP45-Λ ΝΕΩ)

Αυτοματοποιημένη SMT γραμμή παραγωγής
Εργοστάσιο Shenzhen γραμμών παραγωγής SMT
Κατασκευαστές εξοπλισμού γραμμών παραγωγής SMT
Επισκόπηση προϊόντων: Ενοίκιο της Samsung/το πλήρης-αυτόματο γραμμών παραγωγής της Samsung SMT, μίσθωση, πωλήσεις, μεταχειρισμένη πλήρης-αυτόματη γραμμή παραγωγής SMT είναι καλής ποιότητας, εύκολος να λειτουργήσει, και φτηνός, κατάλληλος για τα εργοστάσια ξεκινήματος SMT ή τις ημιαυτόματες γραμμές παραγωγής να αναβαθμιστούν στα πλήρης-αυτόματα εργοστάσια γραμμών παραγωγής.
