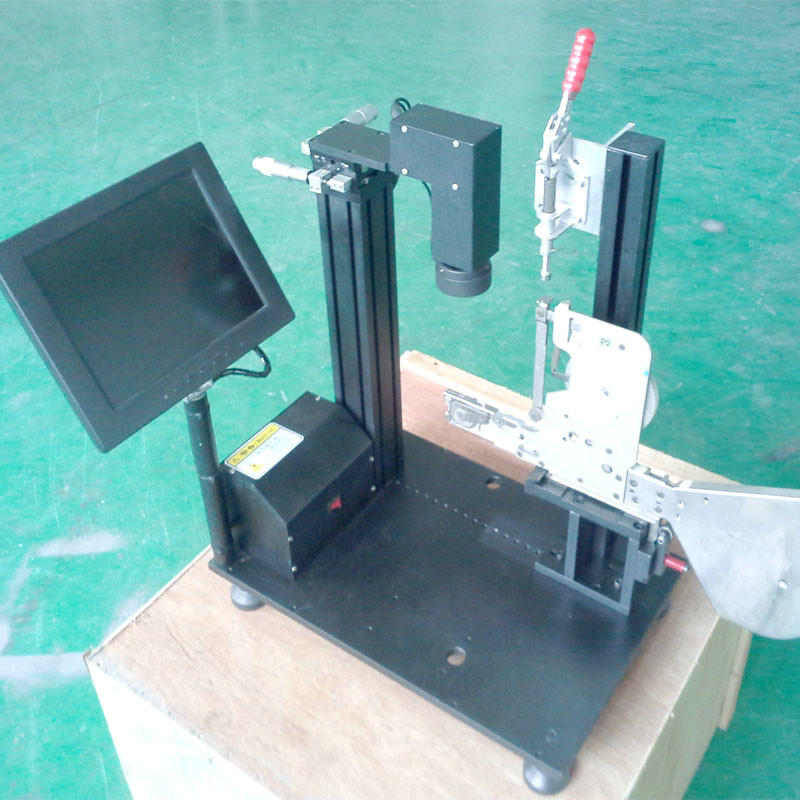

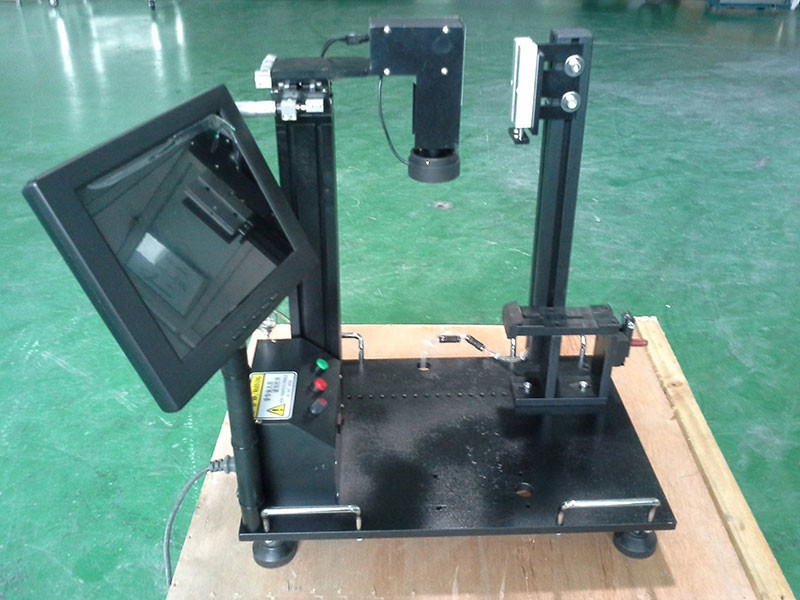

Jig βαθμολόγησης τροφοδοτών του ΦΟΎΤΖΙ CP6 CP7 SMT όργανο 106 Kpa 250V 50Hz

Jig βαθμολόγησης τροφοδοτών του ΦΟΎΤΖΙ CP6 CP7 SMT όργανο 106 Kpa 250V 50Hz

Jig βαθμολόγησης τροφοδοτών του ΦΟΎΤΖΙ CP6 CP7, όργανο βαθμολόγησης ΤΡΟΦΟΔΟΤΏΝ SMT

Περιγραφή προϊόντων

Διακριβωτής ΤΡΟΦΟΔΟΤΏΝ του ΦΟΎΤΖΙ CP6
1. Η δομή ολόκληρης της μηχανής απλοποιείται, η λειτουργία είναι απλή, και η λειτουργία βελτιστοποιείται. Και μεγάλης ακρίβειας εργαλεία χρήσης για να εξασφαλίσει σταθερότητα θέσης και να βελτιώσει πολύ την αποδοτικότητα εργασίας.

2. Δοκιμή ακρίβειας. Παίρνοντας τη θέση, το ύψος, και το ύψος μπορούν όλα φραγμών πίεσης να μετρηθούν ακριβώς. Μπορέστε καλύτερα να πιάσετε την ποιοτική θέση.

3. Η χρήση της επίδειξης των οδηγήσεων χρώματος, φωτισμός των οδηγήσεων, 50 φορές κάμερα ενίσχυσης CCD, καθιστά τη δομή συμπαγέστερη και όμορφη. Αποτελεσματικά μειώστε την κούραση ματιών και βελτιώστε την ποιότητα της εργασίας.

4. Είναι εύκολο να λειτουργήσει, και μπορεί να μιμηθεί τη μηχανή τοποθέτησης, αυτόματα και συνεχώς να παρατηρήσει τη θέση επιλογής, μπορεί να πιάσει πιό σαφώς τη συνεχή τρέχοντας ποιότητα του ΤΡΟΦΟΔΟΤΗ, ώστε να ελεγχθεί αποτελεσματικότερα το ποσοστό ρίψης.

Λειτουργίες και χαρακτηριστικά γνωρίσματα:
1. Χ-Υ-ζ ρύθμιση άξονα
2. Κάμερα άξονα που μπορεί να ρυθμιστεί άμεσα
3. Ενσωματωμένη παροχή ΣΥΝΕΧΟΎΣ ηλεκτρικού ρεύματος 220V
4. Διαγώνιος δρομέας με την κλίμακα
5. Λειτουργία αυτοκινήτων και βημάτων
6. Επίδειξη οδηγήσεων
7. Προσάρτημα ελέγχου τροφοδοτών
8. ζώνη ελέγχου τροφοδοτών 8*2mm/12*4mm/16*8mm και 24*8mm.

Σκοπός: Το όργανο βαθμολόγησης ΤΡΟΦΟΔΟΤΩΝ χρησιμοποιείται για να βαθμολογήσει τον πρότυπο ΤΡΟΦΟΔΟΤΗ

2. Προδιαγραφές προϊόντων

2-1. Κύριες παράμετροι εξοπλισμού:

2-1-1. Δύναμη εισαγωγής: AC220V (50HZ),

2-1-2. Εκτιμημένη δύναμη: 45 W

2-1-3. Πίεση αέρα εξοπλισμού ανεφοδιασμού: 0.5MPa (=5bar)

2-1-4. Γενικές διαστάσεις (μέγεθος σωμάτων): length×width×height=450mm×300mm×540mm

2-1-5. Βάρος εξοπλισμού (αποκλείοντας το όργανο ελέγχου): 28Kg

2-1-6. Διευθετήσιμο κτύπημα του μέρους μετάδοσης:
Χ κατεύθυνση: 37±0.5mm
Κατεύθυνση Υ: 37±0.5mm

2-2. Συστατικές παράμετροι:
2-2-1. Κάμερα CCD:

Στοιχεία δεικτών παραμέτρου
Χρώμα
Μέγεθος CCD 1/4 ίντσα
Ψήφισμα 400TVL
Σύστημα PAL σημάτων
Ελάχιστος φωτισμός (F1.2) ≤1.5Lux
Διεπαφή C/CS φακών
Συνεχές ρεύμα 12V τάσης εργασίας
Θερμοκρασία -10℃~+50℃ εργασίας
Υγρασία εργασιακών περιβαλλόντων: 40%~95%, ατμοσφαιρική πίεση: 86Kpa~106 Kpa

2-2-2. Ενισχύοντας φακός:

Φακός Telecentric, διευθετήσιμη απόσταση 10MM-800MM

2-2-3. Υγρή επίδειξη κρυστάλλου χρώματος:
Πηγή ισχύος: Εναλλασσόμενο ρεύμα: 180~250V 50Hz
Κατανάλωση ισχύος: 15W
Τηλεοπτική εισαγωγή: 0.7~1.4Vpp, 75Ω
Δομή περίπτωσης: πλαστική περίπτωση, επιτροπή LCD
Χρώμα: Μαύρος
Οριζόντιος κεντρικός καθορισμός: ≥800TVL
Διαστάσεις: 300 (ψ) × 300 (η) × 100 (δ)
Βάρος: 38Kg

2-2-4. Φω'τα εργασίας:
Τάση εργασίας: Συνεχές ρεύμα 12V
Εκτιμημένη κατανάλωση ισχύος: 10W
2-3. Όροι εργασιακών περιβαλλόντων:
Θερμοκρασία: +10℃~+35℃
Υγρασία: κάτω από 50% (35℃) κάτω από 90% (20℃)
Περιβάλλον περιβάλλον: Δεν πρέπει να υπάρξει κανένα διαβρωτικό αέριο.

3. Πώς να χρησιμοποιήσει το προϊόν
3-1. Προετοιμασία πριν από την επιθεώρηση
* Παρακαλώ εγκαταστήστε το όργανο ελέγχου και το συνδέστε με μια παροχή ηλεκτρικού ρεύματος 220v. Χρησιμοποιήστε ένα τηλεοπτικό καλώδιο σημάτων για να συνδέσετε το τερματικό παραγωγής CCD με την τηλεοπτική διεπαφή εισαγωγής σημάτων του οργάνου ελέγχου.
* Συνδέστε το καλώδιο ΣΥΝΕΧΩΝ βουλωμάτων με το γρύλο εισαγωγής δύναμης της κάμερας CCD.
* Συνδέστε την παροχή ηλεκτρικού ρεύματος του ηλεκτρικού κιβωτίου ελέγχου με την παροχή ηλεκτρικού ρεύματος 220v.
* Αρχικά ανοίξτε ανάβει το πίσω μέρος του ηλεκτρικού κιβωτίου ελέγχου και το διακόπτη δύναμης της επίδειξης. Αυτή τη στιγμή, θα υπάρξει ένας διαγώνιος δρομέας κλίμακας που επιδεικνύεται στην επίδειξη εάν δεν επιδεικνύεται, παρακαλώ ελέγξτε εάν τα καλώδια παροχής ηλεκτρικού ρεύματος και σημάτων είναι σωστά. Ρυθμίστε τη φωτεινότητα και την αντίθεση της επίδειξης έως ότου η επίδειξη είναι σαφής.
* Εγκαταστήστε τον κυβερνήτη βαθμολόγησης σε έναν ΤΡΟΦΟΔΟΤΗ με το καλύτερο ποσοστό τοποθέτησης στην παραγωγή, εγκαταστήστε τον ΤΡΟΦΟΔΟΤΗ στην πλατφόρμα τοποθέτησης, και τον καθορίστε.
* Κουμπί κύκλων/στάσεων: Πιέστε το κουμπί κύκλων/στάσεων μιά φορά, και η μηχανή θα οδηγήσει τον τροφοδότη ένα βήμα προς τα εμπρός. Συνεχίστε το κουμπί κύκλων/στάσεων, και η μηχανή θα οδηγήσει αυτόματα τη μηχανή για να οδηγήσει τον τροφοδότη προς τα εμπρός έως ότου απελευθερώνεται το κουμπί.
* Αυτόματο/χειρωνακτικό κλειδί: Πιέστε το αυτόματο/χειρωνακτικό πλήκτρο μιά φορά, το φως επίδειξης είναι ανοικτό, πιέζει το πλήκτρο κύκλων/στάσεων για να οδηγήσει μιά φορά τη μηχανή για να οδηγήσει συνεχώς τον τροφοδότη μπροστινό. Πιέστε το πλήκτρο κύκλων/στάσεων πάλι, και η μηχανή κίνησης θα σταματήσει.
* Επιταχύνετε το κλειδί ελέγχου: Ρυθμίστε το διακόπτη ελέγχου ταχύτητας, και η ταχύτητα της οδήγησης της μηχανής θα αλλάξει αναλόγως.
3-2. Μέθοδος μέτρησης
Περιστραφείτε τα εξογκώματα ρύθμισης στις κατευθύνσεις Χ, Υ, και Ζ για να κινήσετε το διαγώνιο δρομέα στην επίδειξη προς το κέντρο της θέσης αναρρόφησης του τυποποιημένου τροφοδότη, και το καταστήστε σύμφωνο με το κέντρο του διαγώνιου δρομέα κλίμακας. Χρησιμοποιήστε το διαγώνιο δρομέα κλίμακας ως αναφορά για να καθορίσετε τη -είμαι-βαθμολογημένη θέση διαστήματος τροφών τροφοδοτών.
3-3. Ρύθμιση του τροφοδότη
Εάν είναι απαραίτητο, διενεργήστε τις ακόλουθες προσαρμογές.
(1) ρύθμιση της θέσης διαστήματος στην κατεύθυνση Χ

(2) επιβεβαιώστε

①Επιβεβαιώστε τη θέση διαστήματος

②Επιβεβαίωση της θέσης του παραθυρόφυλλου

3-3-1. Ρύθμιση της θέσης διαστήματος στην κατεύθυνση Χ

(1) αρχικά χρησιμοποιήστε τον τυποποιημένο τροφοδότη για να καθορίσετε τη σωστή θέση διαστήματος σίτισης,
(2) εγκαταστήστε τον κυβερνήτη βαθμολόγησης στον τροφοδότη που ρυθμίζεται.
Σημείωση: Ο κυβερνήτης βαθμολόγησης πρέπει να μετρηθεί από μια θέση για 30mm μακρυά από την μπροστινή τρύπα.
(3) παρακαλώ αφαιρέστε την κάλυψη τελών του τροφοδότη που πρέπει να ρυθμιστεί (όπως φαίνεται στο σχήμα 1), και να την εγκαταστήσει έπειτα στη βάση του τροφοδότη.
(4) ελαφρώς χαλαρώστε τη βίδα καθορισμού του εργαλείου σκουληκιών.
(5) περιστραφείτε τον άξονα μηχανών, στερεώστε τη anti-rotation συσκευή στον άξονα στη θέση καρτών σωμάτων, και την πιέστε με τα δάχτυλά σας. Αυτή τη στιγμή, ο άξονας μηχανών δεν κινείται.
Περιστραφείτε και ρυθμίστε τη ράβδο εργαλείων σκουληκιών, οι κινήσεις εργαλείων σκουληκιών το μεγάλο εργαλείο για να ρυθμίσετε τη σίτιση τοποθετεί στη σωστή θέση, έτσι ώστε η θέση διαστήματος του κυβερνήτη διορθώσεων ρυθμίζεται
Ευθυγραμμίστε την τρύπα με το κέντρο του διαγώνιου δρομέα στην επίδειξη, και σφίγξτε έπειτα τη βίδα καθορισμού εργαλείων σκουληκιών.
(6) φορτώστε και ξεφορτώστε τον τροφοδότη δύο φορές, επιβεβαιώνει ότι η θέση διαστήματος δεν έχει αλλάξει,
(7) πιέστε το μπροστινό κουμπί στον τροφοδότη αρκετές φορές για να επιβεβαιώσετε εάν η θέση σίτισης είναι σωστή.

3-3-2. Επιβεβαιώστε
(1) επιβεβαιώστε τη θέση διαστήματος
Μετά από τη ρύθμιση, επιβεβαιώστε τη θέση διαστήματος στο σώμα προσαρτημάτων, εάν η θέση είναι λοξή, παρακαλώ την αναδιαρρυθμίζει.
Σημείωση: Κατά την επιβεβαίωση της θέσης διαστήματος, παρακαλώ πιέστε τη «μέτρηση σε ίντσες» του κλειδιού επιλέγοντας τη θέση να επιβεβαιώσει. Επιπλέον, φορτώστε και ξεφορτώστε τον τροφοδότη ταινιών 3 φορές,
Επιβεβαιώστε τη θέση επανειλημμένα.
(2) επιβεβαιώστε τη θέση του παραθυρόφυλλου
Στη βάση τροφοδοτών, επιβεβαιώστε το κέντρο του παραθυρόφυλλου στην κατεύθυνση Χ
Εάν η καρδιά είναι στο κέντρο του διαγώνιου δρομέα στο μικροσκόπιο.
Εάν η θέση είναι πάρα πολύ λοξή, αντικαταστήστε την ανώτερη φρουρά.

4. Συντήρηση
4-1. Καθημερινή επιθεώρηση

(1) παρακαλώ ελέγξτε την επιφάνεια επαφών του τροφοδότη και της βάσης τροφοδοτών για τις προσκρούσεις και τα ξένα αντικείμενα (ρύπος, κ.λπ.) που προκαλούνται από τη σύγκρουση.

(2) παρακαλώ χρησιμοποιήστε τα μάτια σας για να ελέγξετε εάν ο κυβερνήτης διορθώσεων κάμπτεται, και τον έλεγχο εάν η τρύπα δαγκωμάτων αλυσσοτροχών φοριέται ή όχι.

(3) το όργανο βαθμολόγησης τροφοδοτών πρέπει να κρατηθεί καθαρό. Μην χτυπήστε τον τροφοδότη ενάντια στο σώμα της μηχανής κατά τη διάρκεια της διόρθωσης. Η επιφάνεια πρέπει να σκουπιστεί μετά από κάθε χρήση. Η βάση τροφοδοτών πρέπει να προστεθεί με ένα κατάλληλο ποσό λαδώνοντας πετρελαίου. Αφότου καταναλώνεται ο κυβερνήτης βαθμολόγησης, η ακεραιότητά της πρέπει να εξασφαλιστεί για να αποφύγει την παραμόρφωση και να έχει επιπτώσεις στην ακρίβεια.

(4) μετά από να χρησιμοποιήσει το διακριβωτή, εάν δεν τον χρησιμοποιείτε για πολύ καιρό, παρακαλώ να καλύψετε την ενισχύοντας κάλυψη φακών για να αποτρέψετε το φακό από να πάρετε βρώμικοι και χαλασμένοι.
