8 κενή μηχανή 380V 50Hz CNSMT H8835M φούρνων επανακυκλοφορίας ζώνης SMT

8 κενή μηχανή 380V 50Hz CNSMT H8835M φούρνων επανακυκλοφορίας ζώνης SMT

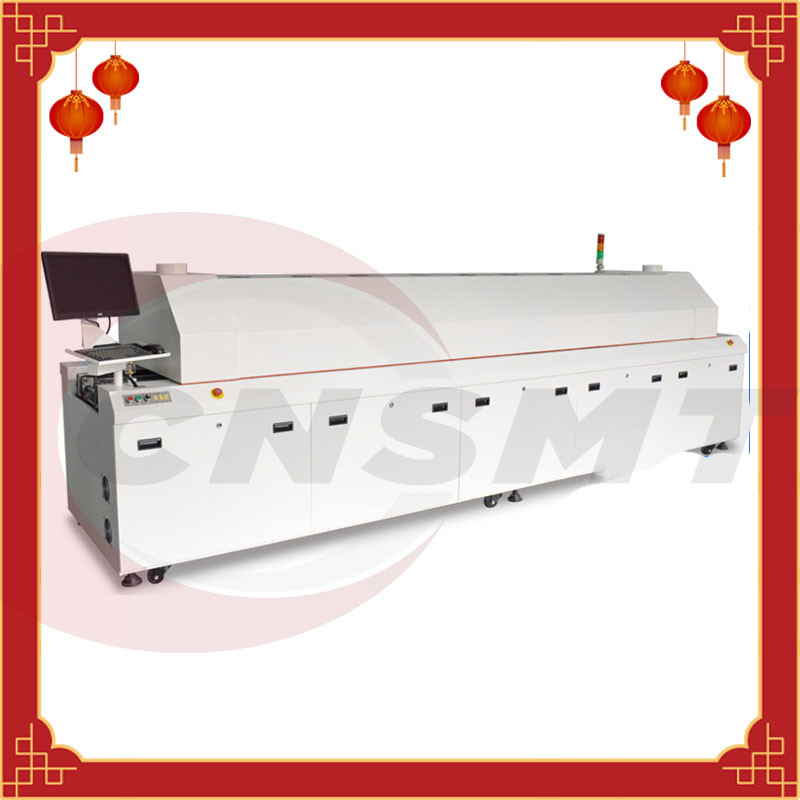

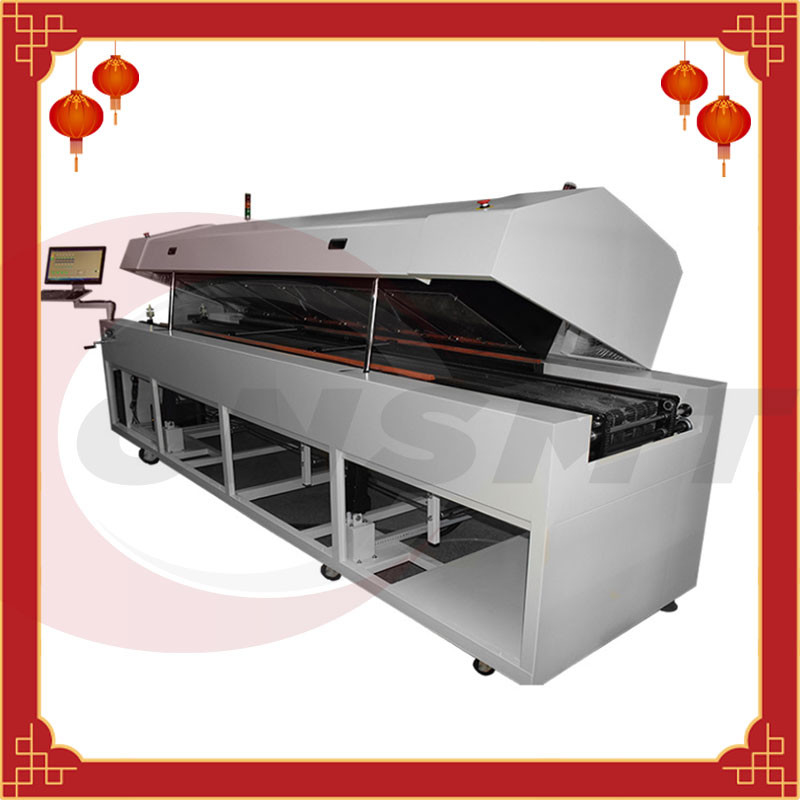

8 φούρνος cnsmt-H8835M επανακυκλοφορίας ζώνης SMT

CNSMT είναι ένας από τον κύριο κατασκευαστή του φούρνου επανακυκλοφορίας SMT στην Κίνα, σας παρέχουμε όλα τα πρότυπα των φούρνων επανακυκλοφορίας ύλης συγκολλήσεως, με την καλή ποιότητα και ανταγωνιστικό price.if έχετε οποιαδήποτε ανάγκη, ευγενικά μας ελάτε σε επαφή με τώρα!

Παράγουμε όλα τα είδη συγκολλώντας μηχανών επανακυκλοφορίας, συμπεριλαμβανομένου οικονομικού, μέσος και μεγάλοι 8 φούρνοι επανακυκλοφορίας ζώνης, φυσητήρας είναι το μέσο πρότυπο:

χαρακτηριστικά γνωρίσματα φούρνων επανακυκλοφορίας ζώνης οκτώ θερμοκρασιών:

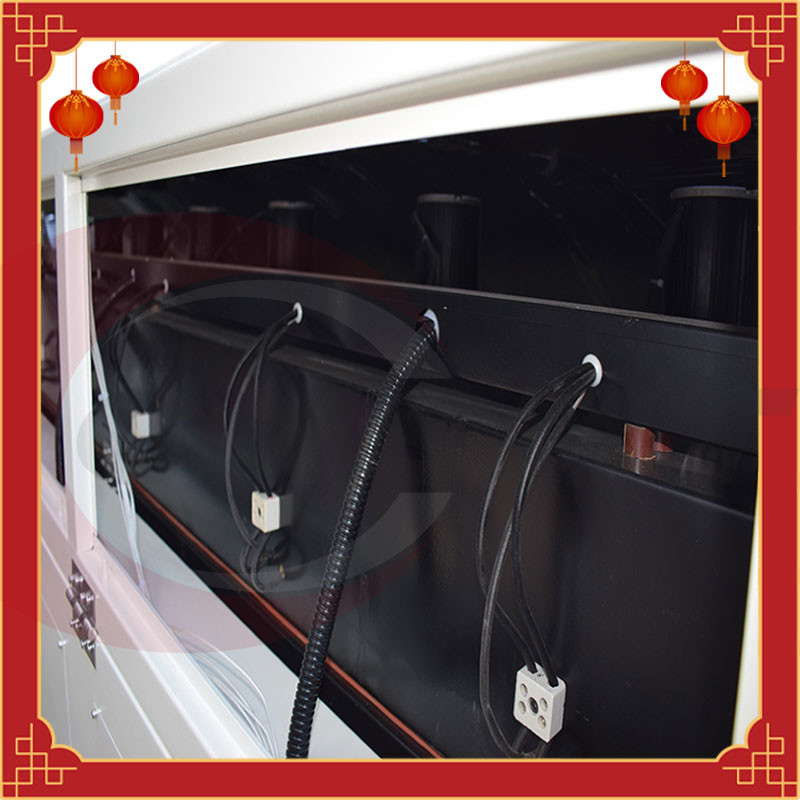

Η τεχνολογία θέρμανσης καλωδίων θέρμανσης MAIJIE, η ανεξάρτητη δομή αέρα, οι ανώτερες και χαμηλότερες μέθοδοι θέρμανσης, η υψηλή θερμική αποδοτικότητα, γρήγορη θέρμανση, περίπου 20 λεπτά από τη θερμοκρασία δωματίου για να θέσουν τη θερμοκρασία εργασίας, η διαφορά μεταξύ της καθορισμένης θερμοκρασίας της ζώνης συγκόλλησης και της πραγματικής θερμοκρασίας είναι λιγότερο από 30 ℃.

·Χρησιμοποιώντας την ειδική υψηλής θερμοκρασίας μηχανή της Ταϊβάν Mitsukoshi, η άμεση θέρμανση ζεστού αέρα κίνησης, ισορροπία ζεστού αέρα, χαμηλού θορύβου, χαμηλή δόνηση, 0201 συστατικά δεν μπορεί να μετατοπιστεί κατά τη διάρκεια της μεταφοράς.

·Το μοναδικό σχέδιο αεραγωγών, η ομοιόμορφη διανομή αέρα, η μεγάλη ικανότητα θερμότητας, η ζώνη προθέρμανσης, σταθερή θέρμανση ζώνης θερμοκρασίας και ζώνης ένωσης πάνω-κάτω, ανεξάρτητη κυκλοφορία, ανεξάρτητος έλεγχος θερμοκρασίας, η ακρίβεια ελέγχου θερμοκρασίας κάθε ζώνης θερμοκρασίας είναι ±1℃, το άνοιγμα φούρνων υιοθετεί τον ηλεκτρικό τύπο τοπ κάλυψης.

·Κατάλληλες για τις καμπύλες θερμοκρασίας των διάφορων προτύπων, με τις διπλές ή τριπλές συγκολλώντας τοποθετήσεις ζώνης, την τριών καλωδίων ΔΟΚΙΜΗ Τ△ ΣΧΕΔΙΑΓΡΑΜΜΑΤΟΣ τόσο μικρές όπως 8 ℃, και τη σύνδεση η δοκιμή καμπυλών είναι ιδιαίτερα συμβατή με τις ιαπωνικές ή ευρωπαϊκές και αμερικανικές τυποποιημένες αμόλυβδες διαδικασίες συγκόλλησης.

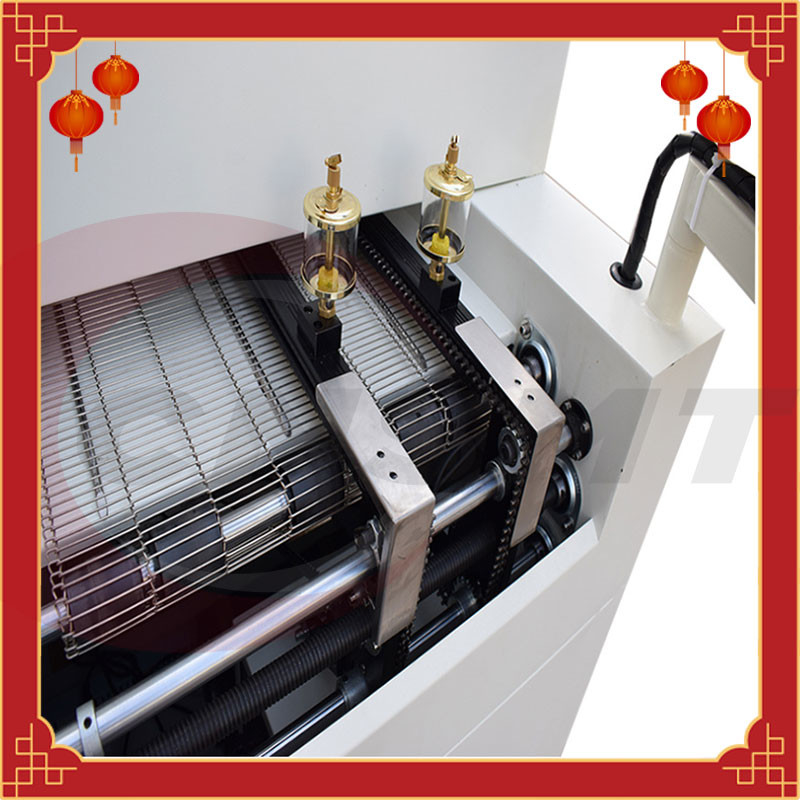

·Χρησιμοποίηση μιας πρόσφατα σχεδιασμένης ειδικής ράγας οδηγών μεταφορών, φιαγμένης από υψηλής θερμοκρασίας ανθεκτικό, wear-resistant κράμα αργιλίου, υψηλή ακαμψία και καμία παραμόρφωση.

Το σύστημα ρύθμισης πλάτους ραγών οδηγών υιοθετεί μια ομοαξονική συσκευή ρύθμισης πλάτους ραφιών εργαλείων για να εξασφαλίσει ότι ο παραλληλισμός ραγών οδηγών φθάνει σε ±5MM, το οποίο αποτρέπει αποτελεσματικά το περιστατικό του μπλοκαρίσματος πινάκων και της πτώσης πινάκων. Και εξοπλισμένος με την αυτόματη και χειρωνακτική συσκευή ρύθμισης πλάτους.

·Το σύστημα μεταφορών εκδίδει τον του δέλτα συχνότητας κανονισμό ταχύτητας μετατροπής συχνότητας μετατροπέων stepless, την εισαγόμενη κίνηση μηχανών ZD, την υψηλής ποιότητας αλυσίδα χάλυβα άνθρακα και τη ζώνη πλέγματος ανοξείδωτου SUS316 για τη σύγχρονη μεταφορά, περαιτέρω εξασφαλίζοντας ομαλή μεταφορά. Είναι επίσης εξοπλισμένο με την uninterruptible παροχή ηλεκτρικού ρεύματος UPS και το εγχειρίδιο λειτουργεί κούνημα-έξω, το οποίο μπορεί αποτελεσματικά να αποτρέψει το PCB από το κάψιμο στο φούρνο λόγω της ξαφνικής διακοπής ρεύματος.

·Έχει τη λειτουργία του αυτόματου σταλάγματος συγχρονισμού και του υπολογισμού PCB.

·Υιοθετήστε τον υψηλής ποιότητας βιομηχανικό έλεγχο υπολογιστών, την επίδειξη LCD, το λειτουργικό σύστημα παραθύρων XP, την εύκαμπτη δοκιμή καμπυλών και την ισχυρή δυναμική λειτουργία ανάλυσης καμπυλών, και όλα τα στοιχεία μπορούν να τυπωθούν και να σωθούν για να συναντήσουν την αμόλυβδη διαδικασία.

·Όλα τα ηλεκτρικά συστατικά εισάγονται, και όλα τα καλώδια σημάτων προστατεύονται για να εξασφαλίσουν μακροπρόθεσμη 24ωρη σταθερή και αξιόπιστη λειτουργία SMT

Προδιαγραφή H8835

όροι εγκατάστασης και χρήσης φούρνων επανακυκλοφορίας 8zone smt

<1>Τάση εργασίας: Τριφασικό σύστημα πέντε-καλωδίων AC380V 50HZ.

<2> Περιβαλλοντική θερμοκρασία: 5~40℃

<3>Σχετική υγρασία: όχι περισσότερο από 85%RH

<4>Διακόπτης δύναμης: διακόπτης αέρα

<5> Εγκατεστημένη δύναμη: 48KW

<6>Το έδαφος είναι επίπεδο, και δεν πρέπει να υπάρξει κανένα ισχυρή δόνηση και διαβρωτικό αέριο στο περιβάλλον περιβάλλον.

Πώς να ελέγξει την καμπύλη φούρνων επανακυκλοφορίας 8 ζώνης

Θερμοκρασία και χρόνος των ζωνών οκτώ θερμοκρασιών:

Ζώνη 1 θερμοκρασίας: 148 βαθμοί

Ζώνη 2 θερμοκρασίας: 180 βαθμοί

Ζώνη 3 θερμοκρασίας: 183 βαθμοί

Ζώνη 4 θερμοκρασίας: 168 βαθμοί

Ζώνη 5 θερμοκρασίας: 174 βαθμοί

Ζώνη 6 θερμοκρασίας: 198 βαθμοί

Ζώνη επτά θερμοκρασίας: 240 βαθμοί

ζώνη οκτώ θερμοκρασίας: 252 βαθμοί

ταχύτητα μεταφορών: 0.6m/min ο συναγερμός πέρα-θερμοκρασίας τίθεται σε 10 βαθμούς.

Κατά γενική ομολογία, η συγκόλληση επανακυκλοφορίας έχει μόνο τις ζώνες τεσσάρων θερμοκρασιών: ζώνη προθέρμανσης, σταθερή ζώνη θερμοκρασίας, ζώνη συγκόλλησης επανακυκλοφορίας, και ζώνη ψύξης.

Ανεξάρτητα από πόση θερμοκρασία οι ζώνες χρησιμοποιούνται για τη συγκόλληση επανακυκλοφορίας, οι τοποθετήσεις θερμοκρασίας τους τίθενται σύμφωνα με την αρχή της δράσης αυτών των ζωνών τεσσάρων θερμοκρασιών. Γενικά, υπάρχει περισσότερη συγκόλληση επανακυκλοφορίας ζώνης οκτώ-θερμοκρασίας στην αγορά.

Υπάρχει μια ορισμένη διαφορά θερμοκρασίας μεταξύ της πραγματικής θερμοκρασίας μέτρησης της συγκόλλησης επανακυκλοφορίας και της καθορισμένης θερμοκρασίας της συγκόλλησης επανακυκλοφορίας.

Στην πραγματικότητα, η υψηλή θερμοκρασία συγκόλλησης της αμόλυβδης συγκόλλησης επανακυκλοφορίας είναι 245 βαθμοί. Η θερμοκρασία της συγκόλλησης επανακυκλοφορίας τίθεται σύμφωνα με την καμπύλη θερμοκρασίας που παρέχεται από το εργοστάσιο κολλών ύλης συγκολλήσεως και το πραγματικό συγκολλώντας προϊόν

Αμόλυβδη διαδικασία: ζώνη προθέρμανσης: το ποσοστό θέρμανσης είναι 1.0~3.0℃/sec ζώνη βύθισης: το ποσοστό θέρμανσης είναι λιγότερο από 2℃/sec, χρόνος 70~130℃/sec, θερμοκρασία: 160~200℃ ζώνη επανακυκλοφορίας: υψηλότερη η θερμοκρασία είναι 220~250℃, και ο χρόνος επάνω από 220℃ είναι 30~90 δευτερόλεπτα ζώνη ψύξης: το ποσοστό ψύξης είναι λιγότερο από 4℃/s, η θερμοκρασία λήξης ψύξης δεν είναι κατά προτίμηση υψηλότερο από 75℃

CNSMT8 η ζώνη θερμοκρασίας συγκόλλησης επανακυκλοφορίας ζώνης θερμοκρασίας διαιρείται κυρίως σε ζώνες τεσσάρων θερμοκρασιών: ζώνη προθέρμανσης, σταθερή ζώνη θερμοκρασίας, ζώνη ένωσης, και ζώνη ψύξης.

Ζώνη προθέρμανσης

Η προθέρμανση είναι η πρώτη φάση της διαδικασίας επανακυκλοφορίας. Κατά τη διάρκεια αυτής της φάσης επανακυκλοφορίας, η ολόκληρη συνέλευση πινάκων κυκλωμάτων θερμαίνεται συνεχώς προς τη θερμοκρασία στόχων.

Ο κύριος σκοπός του σταδίου προθέρμανσης είναι να γίνει η ολόκληρη συνέλευση πινάκων κυκλωμάτων να φθάσει ακίνδυνα στη θερμοκρασία προ-επανακυκλοφορίας. Η προθέρμανση είναι επίσης μια ευκαιρία για την εξαέρωση των πτητικών διαλυτών στην κόλλα ύλης συγκολλήσεως. Για ο paste-like διαλύτης απαλλάσσεται κατάλληλα και τα συστατικά για να φθάσει ακίνδυνα στη θερμοκρασία προ-επανακυκλοφορίας, το PCB πρέπει να θερμαθεί κατά γραμμικό τρόπο συνεπή.

Ένας σημαντικός δείκτης της πρώτης φάσης της διαδικασίας επανακυκλοφορίας είναι η κλίση θερμοκρασίας ή ο χρόνος ανόδου θερμοκρασίας. Αυτό μετριέται συνήθως στους βαθμούς Κέλσιος, C/s ανά δευτερόλεπτο.

Πολλές μεταβλητές μπορούν να έχουν επιπτώσεις σε αυτό το στοιχείο, που περιλαμβάνει: χρόνος επεξεργασίας στόχων, αστάθεια κολλών ύλης συγκολλήσεως, και συστατικές εκτιμήσεις. Είναι σημαντικό να εξεταστούν όλες αυτές οι μεταβλητές διαδικασίας, αλλά στις περισσότερες περιπτώσεις, η εκτίμηση των ευαίσθητων συστατικών είναι κρίσιμη. «Εάν η θερμοκρασία αλλάξει πάρα πολύ γρήγορα, πολλά συστατικά θα σπάσουν.

Το μέγιστο θερμικό ποσοστό αλλαγής που το πιό ευαίσθητο συστατικό μπορεί να αντισταθεί γίνεται το μέγιστο - επιτρεπόμενη κλίση.» Εντούτοις, εάν τα θερμικά στοιχεία δεν χρησιμοποιούνται και παράγουν μεγιστοποιούνται, η κλίση μπορεί να ρυθμιστεί για να βελτιώσει το χρόνο επεξεργασίας.

Επομένως, πολλοί κατασκευαστές αυξάνουν αυτές τις κλίσεις στο μέγιστο καθολικό επιτρεπόμενο ποσοστό του 3.0°C/sec. Αντίθετα, εάν μια κόλλα ύλης συγκολλήσεως που περιέχει έναν ιδιαίτερα ισχυρό διαλύτη χρησιμοποιείται, η θέρμανση του συστατικού πάρα πολύ γρήγορα θα προκαλέσει εύκολα μια εκτός ελέγχου διαδικασία. Λόγω της εξαέρωσης των πτητικών διαλυτών, μπορούν να ανατρέψουν την ύλη συγκολλήσεως από τα μαξιλάρια και να συγκολλήσουν τα πιάτα.

Οι σφαίρες ύλης συγκολλήσεως είναι το κύριο πρόβλημα βίαιο outgassing κατά τη διάρκεια της φάσης προθέρμανσης. Μιά φορά οι θερμότητες πινάκων κυκλωμάτων μέχρι τη θερμοκρασία κατά τη διάρκεια της φάσης προθέρμανσης, αυτό πρέπει να εισαγάγουν τη σταθερή φάση θερμοκρασίας ή τη φάση προ-επανακυκλοφορίας.

Σταθερή ζώνη θερμοκρασίας

Η επανακυκλοφορία που συγκολλά τη σταθερή ζώνη θερμοκρασίας είναι συνήθως 60 έως 120 δευτερόλεπτα της έκθεσης, που χρησιμοποιούνται για να αφαιρέσουν τις πτητικές ουσίες κολλών ύλης συγκολλήσεως και την ενεργοποίηση ροής, όπου η ομάδα ροής αρχίζει να οξειδώνει και να μειώνει στους συστατικούς μολύβδους και τα μαξιλάρια.

Οι υπερβολικές θερμοκρασίες μπορούν να προκαλέσουν το ράντισμα ή Balling ύλης συγκολλήσεως, καθώς επίσης και την οξείδωση των μαξιλαριών σύνδεσης κολλών ύλης συγκολλήσεως και των συστατικών τερματικών. Ομοίως, εάν η θερμοκρασία είναι πάρα πολύ χαμηλή, η ροή δεν μπορεί να ενεργοποιηθεί πλήρως.

Ζώνη συγκόλλησης

Η κοινή μέγιστη θερμοκρασία είναι 20-40°C υψηλότερο από το liquidus. [1] το όριο καθορίζεται από το συστατικό με τη χαμηλότερη υψηλής θερμοκρασίας αντίσταση (το συστατικό πιό ευαίσθητο στη ζημία θερμότητας) στη συνέλευση.

Η τυποποιημένη οδηγία είναι να αφαιρεθεί 5°C από τη μέγιστη θερμοκρασία που το πιό τρωτό συστατικό μπορεί να αντισταθεί για να φθάσει στη μέγιστη θερμοκρασία διαδικασίας. Είναι σημαντικό να ελεγχθεί η θερμοκρασία διαδικασίας για να αποτρέψει την υπέρβαση αυτού του ορίου.

Επιπλέον, οι υψηλές θερμοκρασίες (άνω των 260°C) μπορούν να βλάψουν τα εσωτερικά τσιπ των τμημάτων SMT και να προωθήσουν την αύξηση των μεσομεταλλικών ενώσεων. Αντιθέτως, μια θερμοκρασία που δεν είναι αρκετά καυτή μπορεί να αποτρέψει τον πηλό από πλήρως.

Ζώνη ψύξης

Η τελευταία περιοχή είναι μια περιοχή ψύξης, η οποία χρησιμοποιείται για να δροσίσει βαθμιαία τον επεξεργασμένο πίνακα και να σταθεροποιήσει τις ενώσεις ύλης συγκολλήσεως. Η κατάλληλη ψύξη μπορεί να εμποδίσει το σχηματισμό των υπερβολικών μεσομεταλλικών ενώσεων ή του θερμικού κλονισμού στα συστατικά.

Η χαρακτηριστική σειρά θερμοκρασίας της ζώνης ψύξης είναι 30-100°C. Γενικά συνιστάται το ποσοστό ψύξης να είναι 4°C/s. Αυτό είναι η παράμετρος που εξετάζεται κατά το ανάλυση των αποτελεσμάτων της διαδικασίας
